Komplettlösung Fassade für 2x Modul doppelt / horizontal / schwere Ausführung / XXLW1 für Mauerwerk gedämmt u. ungedämmt 10-40 Grad fest

Fassadenlösung XXLW2 / schwere Ausführung für extreme Wind.- & Schneelasten wahlweise mit Wandbefestigung für festes, brüchiges  Mauerwerk oder aber Holzunterkonstruktion. Für 2x PV-Modul in Reihe doppelt / horizontal verlegt / zur Klemmung auf der kurzen Modulseite / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich

Mit diesen System haben sie die Möglichkeit zwei Module übereinander horizontal in Reihe zu verlegen ohne dabei auf Stabilität verzichten zu müssen.

Wählbar sind Öffnungswinkel mit 10°,  20°  30° oder  40° Grad

Maximales Modulmaß 1800x1150mm / Gewicht bis zu 24kg +x

Sonderwünsche werden gern entgegen genommen.

Maße Basisdreieck:

Die Anschlagseite der Basisdreiecke hat eine vollflächige EPDM -Beschichtung als Bautenschutz

Varianten Wandbefestigung:

6x M10x90 Fix Anker Edelstahl A4-80 / für festes und brüchiges Mauerwerk

(Zulassung: ETA-99/0011)
Dübeldurchmesser: M10x90
Bohrernenndurchmesser: 10mm
Schlüsselweite: 17mm
Material: Edelstahl A4
Drehmoment beim Verankern: 25Nm
Dübellänge: 90mm

6x Stockschraube (5teilig) + Dübel

6x Abstandsmontagesystem AMO^®-Therm + Netzdübel

Hochtragfähiges Abstandsmontagesystem mit thermischer Trennung auf gedämmten und ungedämmten Untergründen. Mit vorkonfektionierter Gewindestange aus verzinktem Stahl

(zum einkleben der Gewindestangen empfehlen wir beko / Injektionsmörtel aus unseren Sortiment)

Das Set besteht bei zwei Modulen aus folgenden Teilen:

• 4x1920mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
• 8x Endkappe aus UV beständigen Kunststoff
• 2x festes Basisdreieck XXL (wahlweiße in 10,-40Grad)  L=1800 & 2000mm / 40x40x4mm
• 6x Wandbefestigung (nach Wahl)
• 8x Vierkantschraube M10x25
• 8x Sechskantmutter mit Sperrverzahnung M10
• 8x Endklemme (nach Wahl)

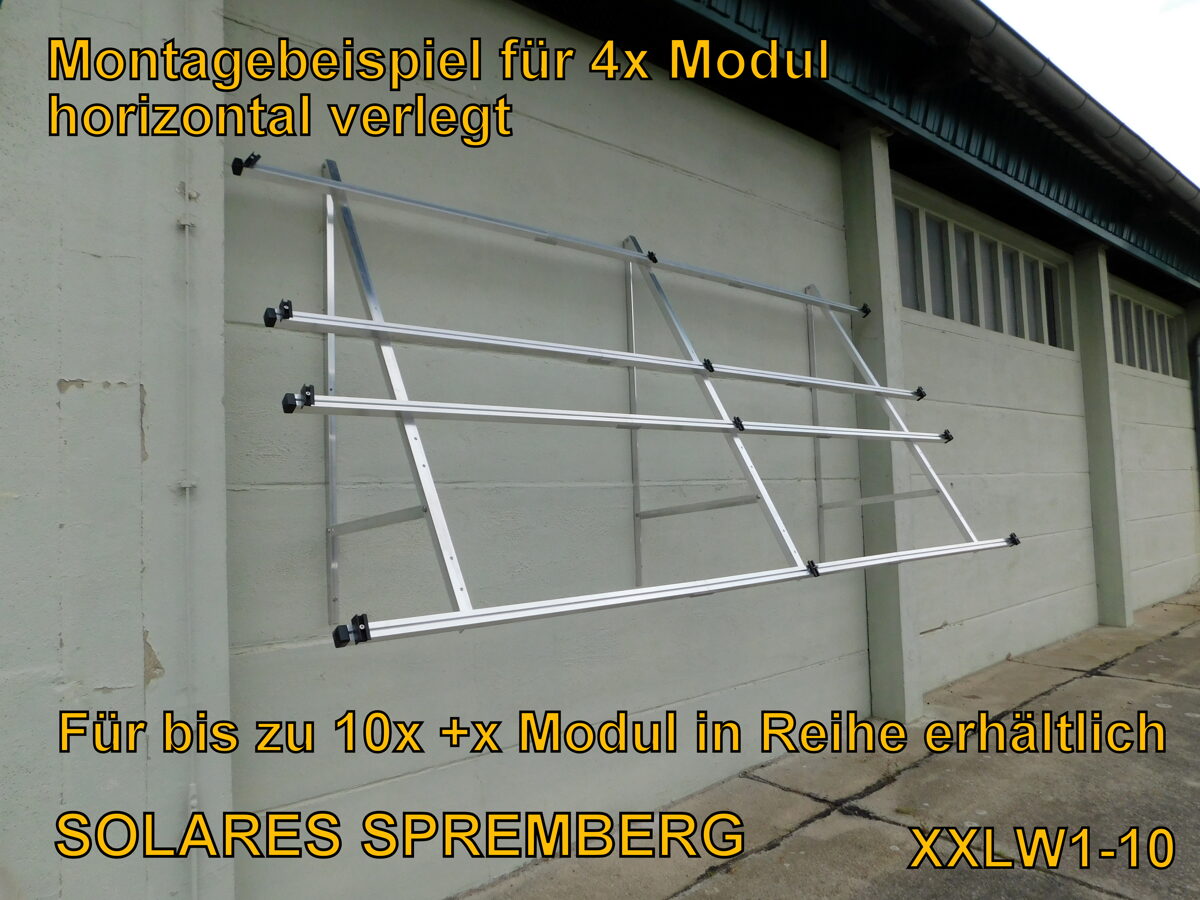

(Aufbaubeispiel XXLW4 für 4x Module)

Die weiteren Komponenten im Detail:

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

max. Drehmoment 12Nm

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)

Obere Anbindung: Nut 8

Untere Anbindung: Nut 10

Material: Edelstahl

Festigkeitsklasse A2-70

Material: Aluminium (blank)

Maße: 40x40x4mm

-----------------------------------------------------------------------------------------------
