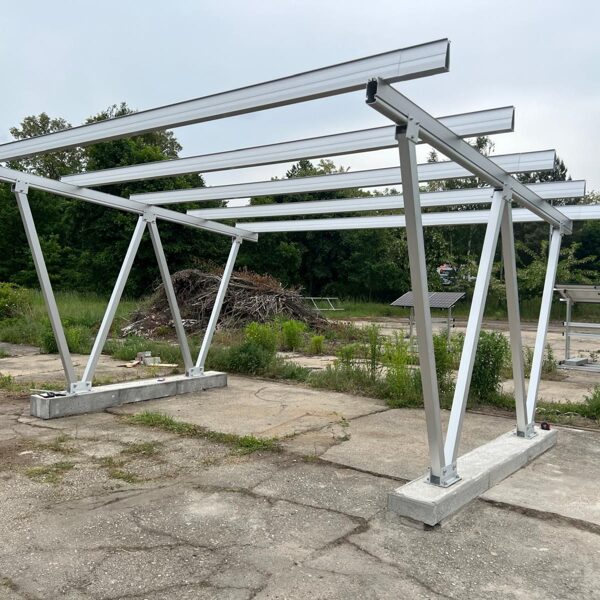

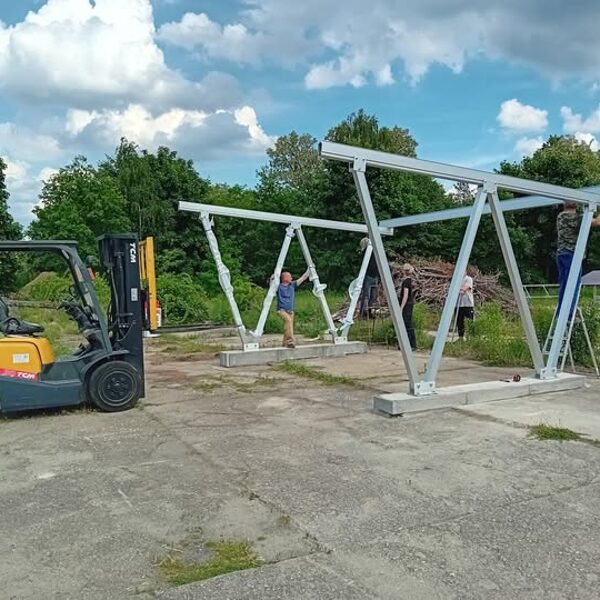

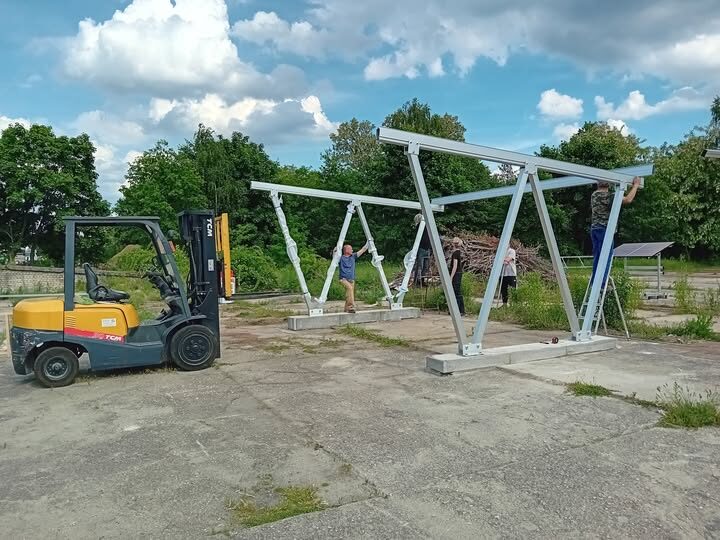

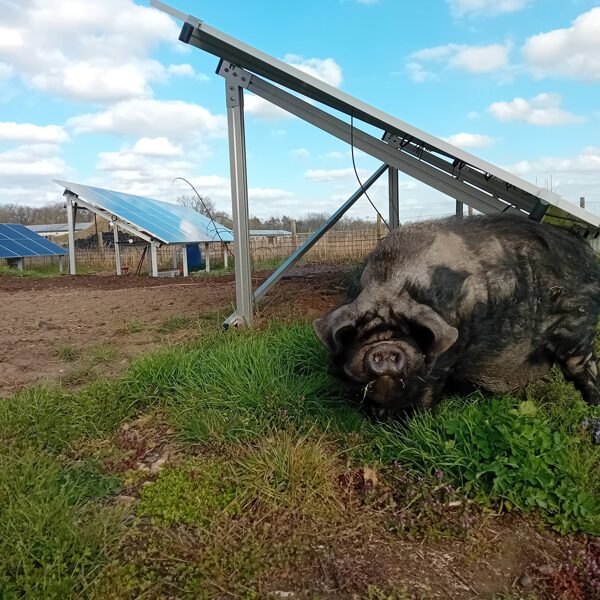

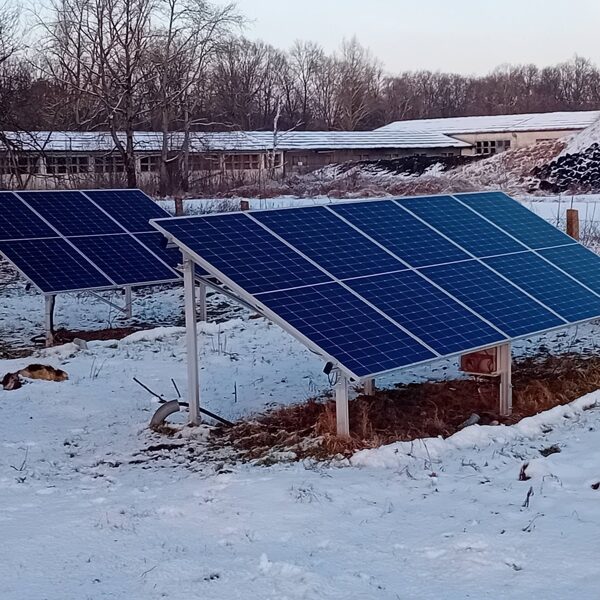

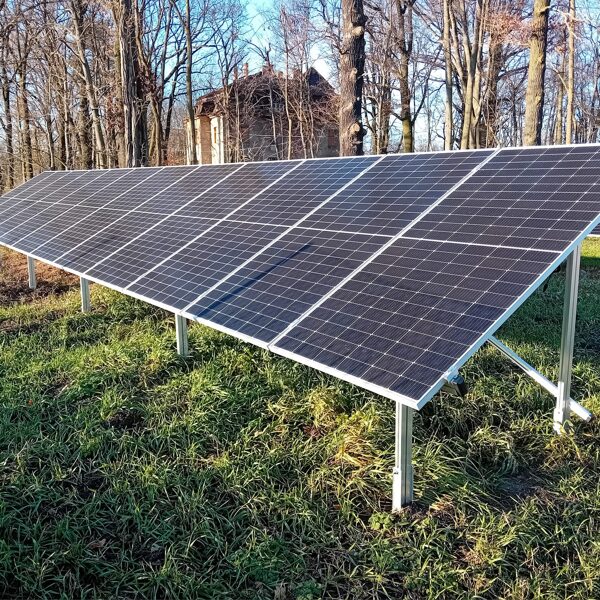

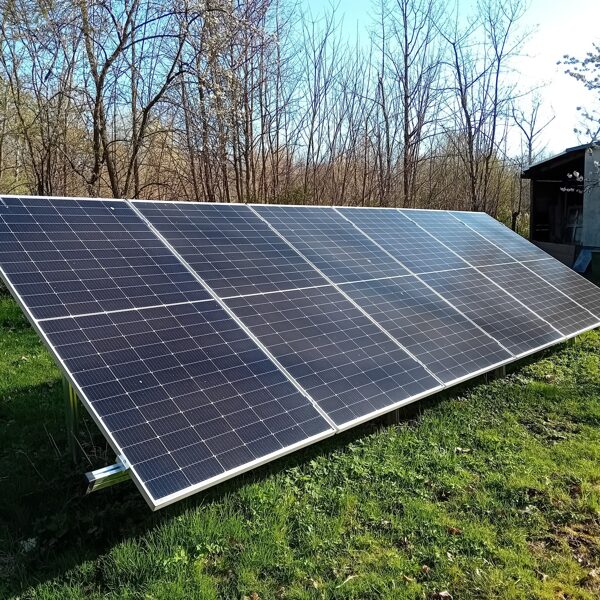

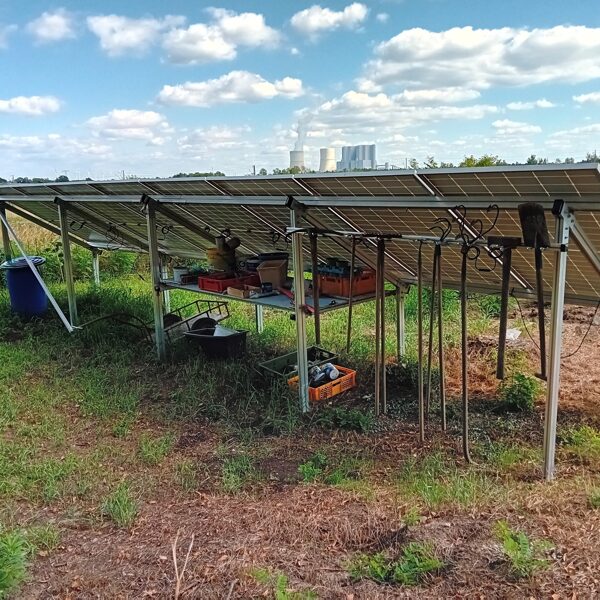

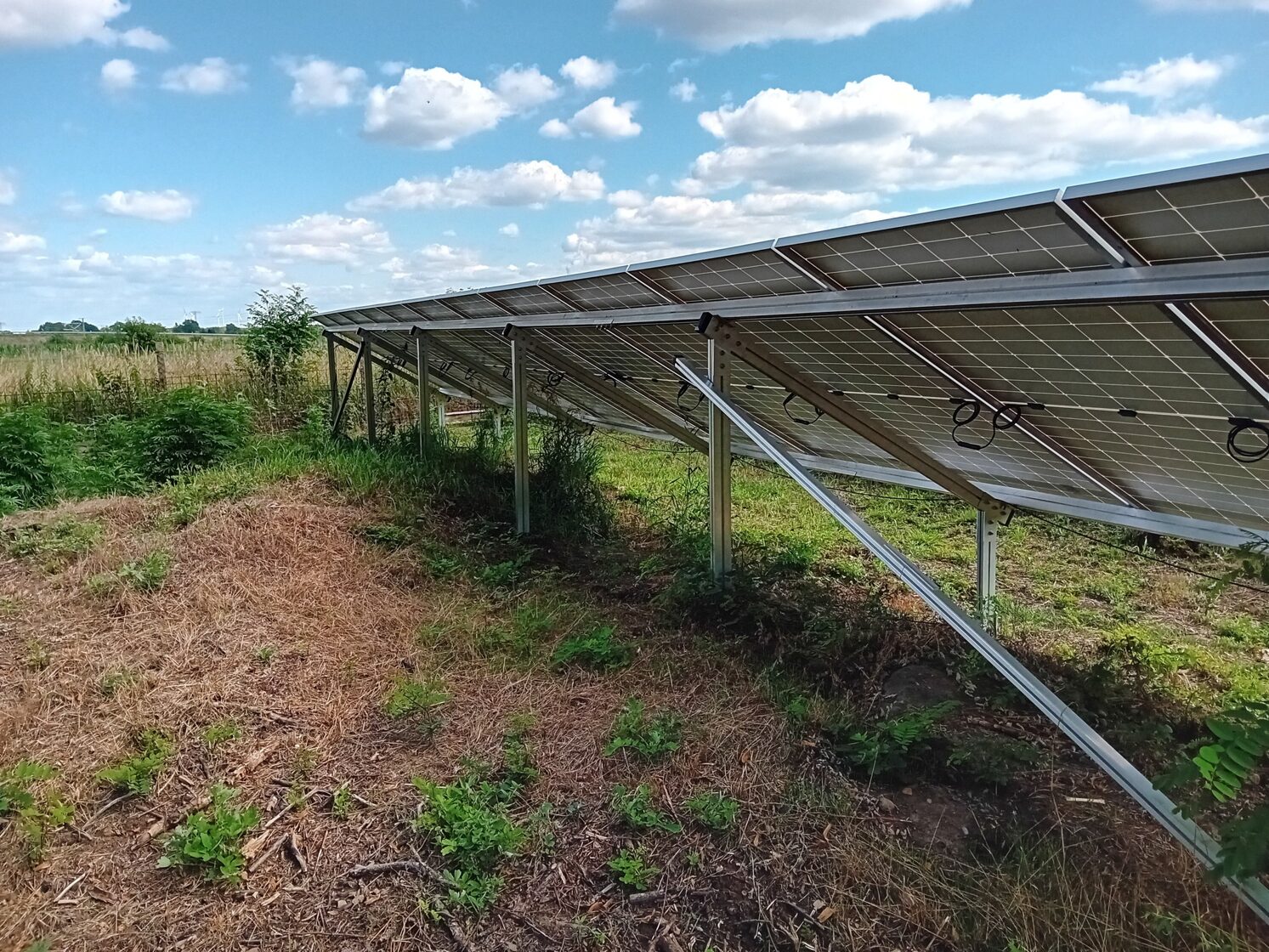

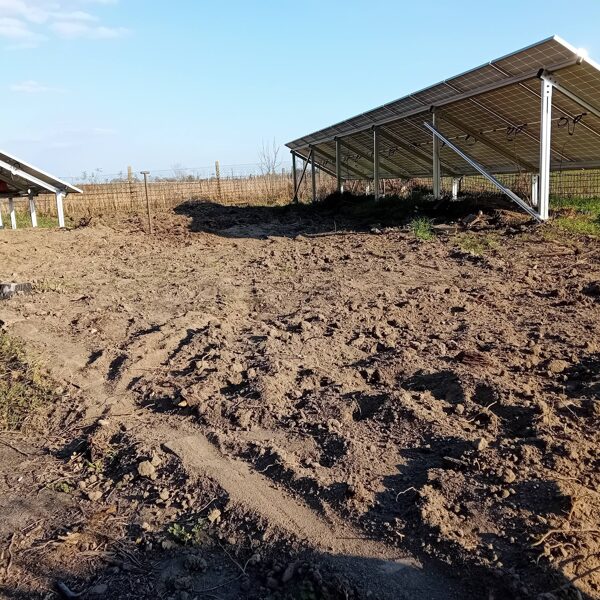

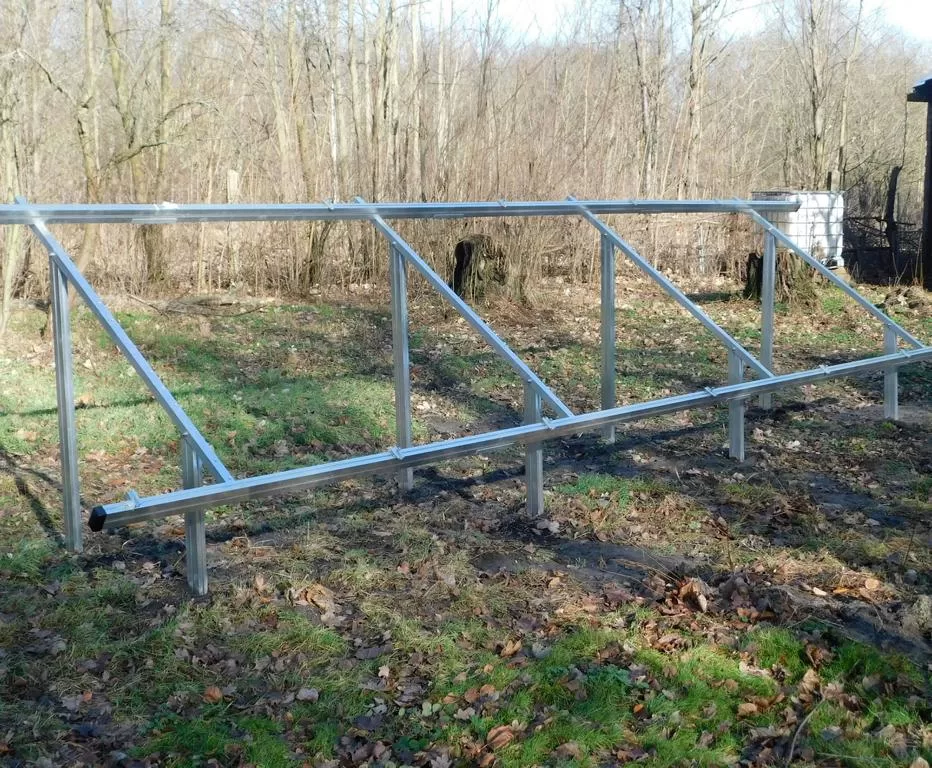

Prototypenbau / Bodenstruktur / 100% Aluminium & Edelstahl

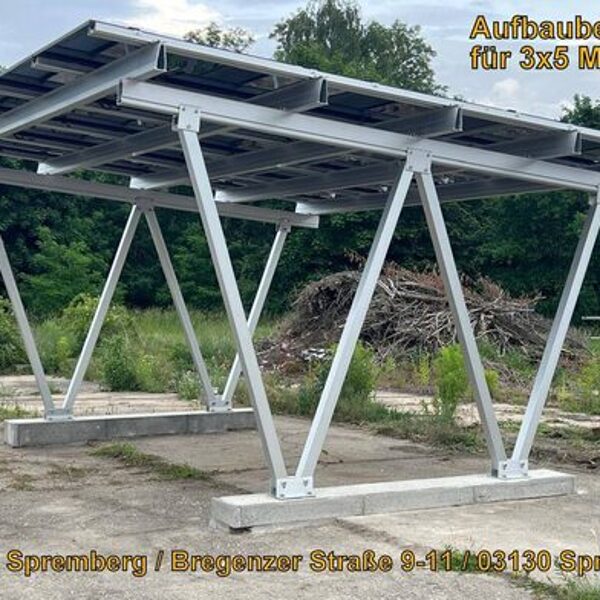

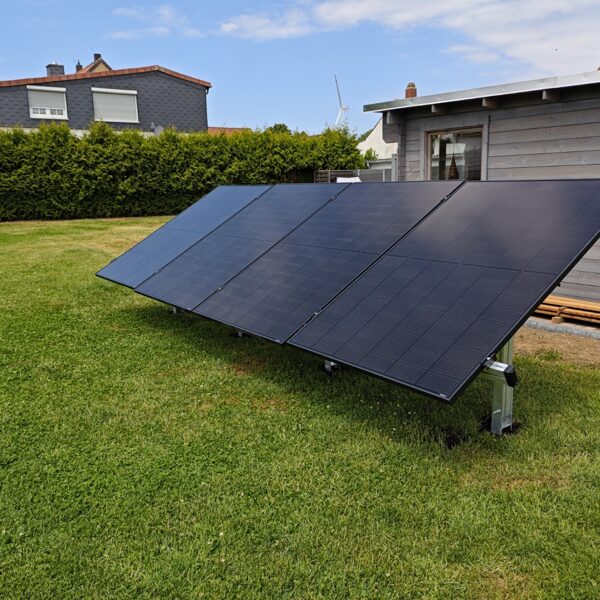

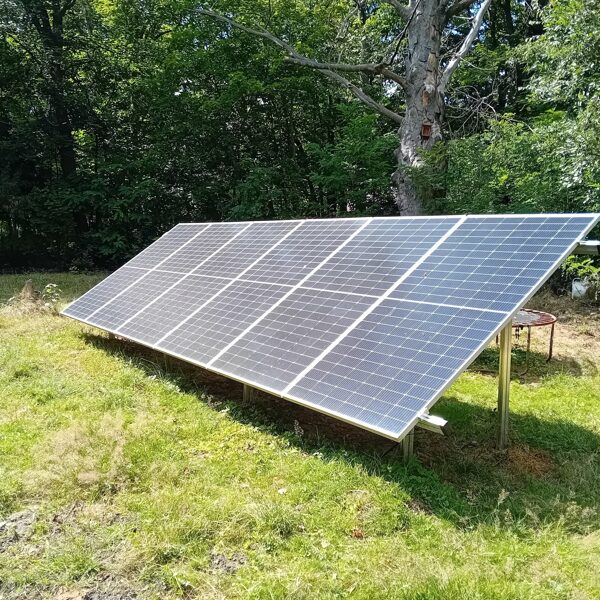

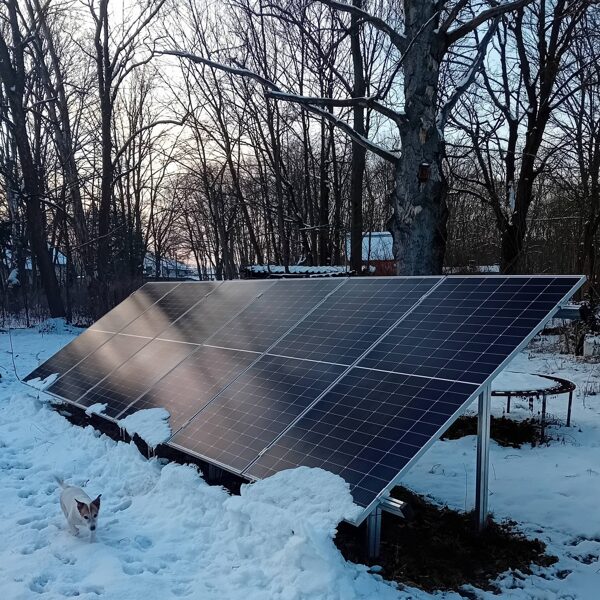

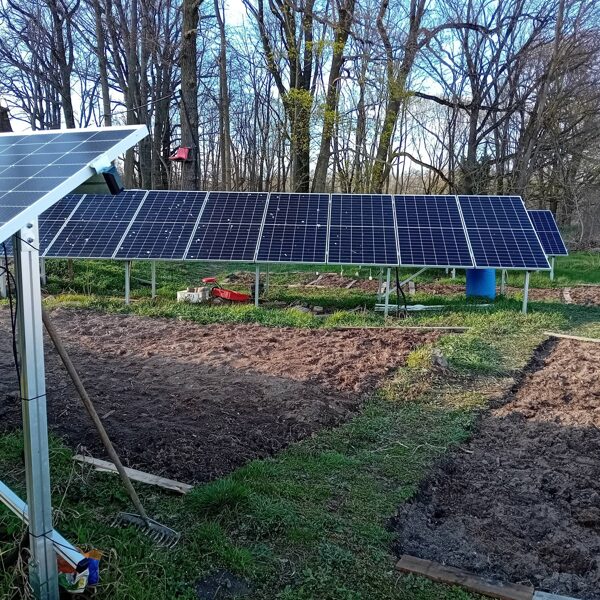

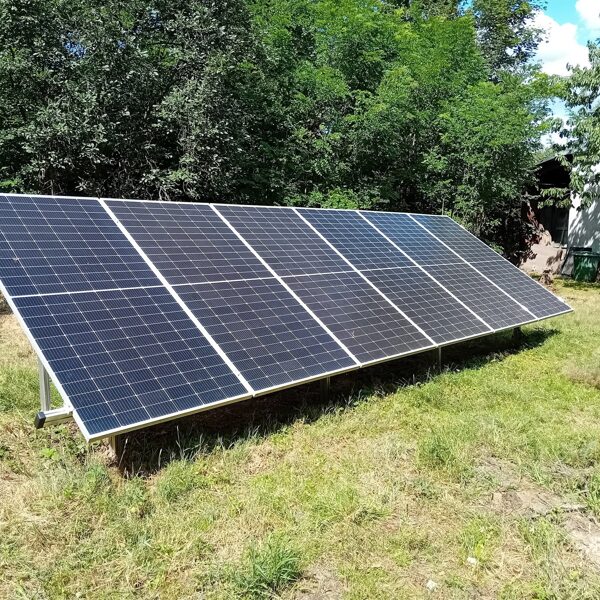

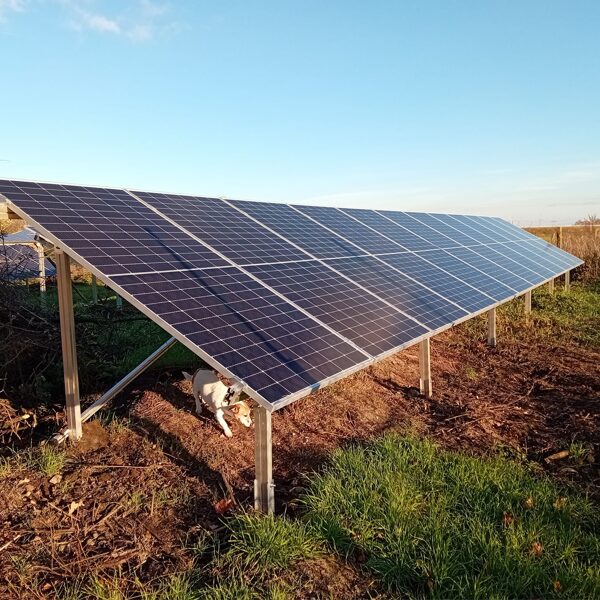

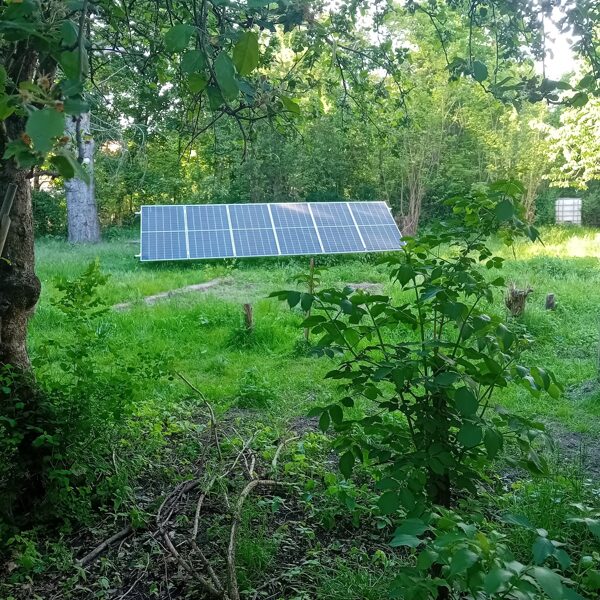

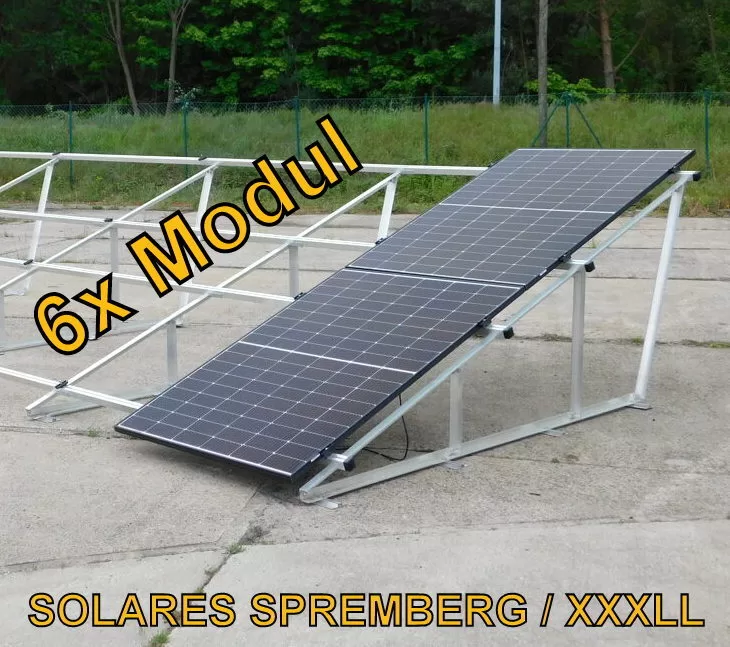

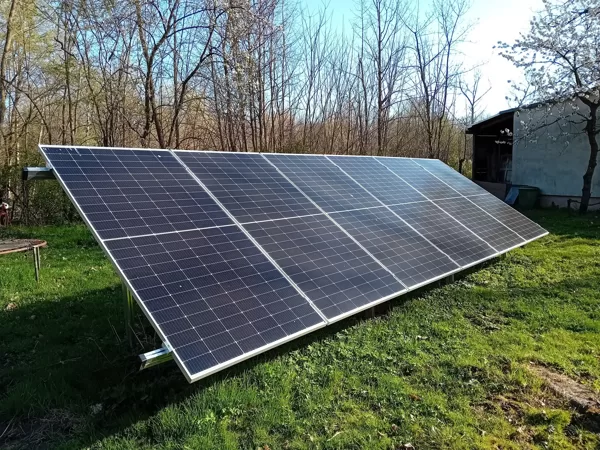

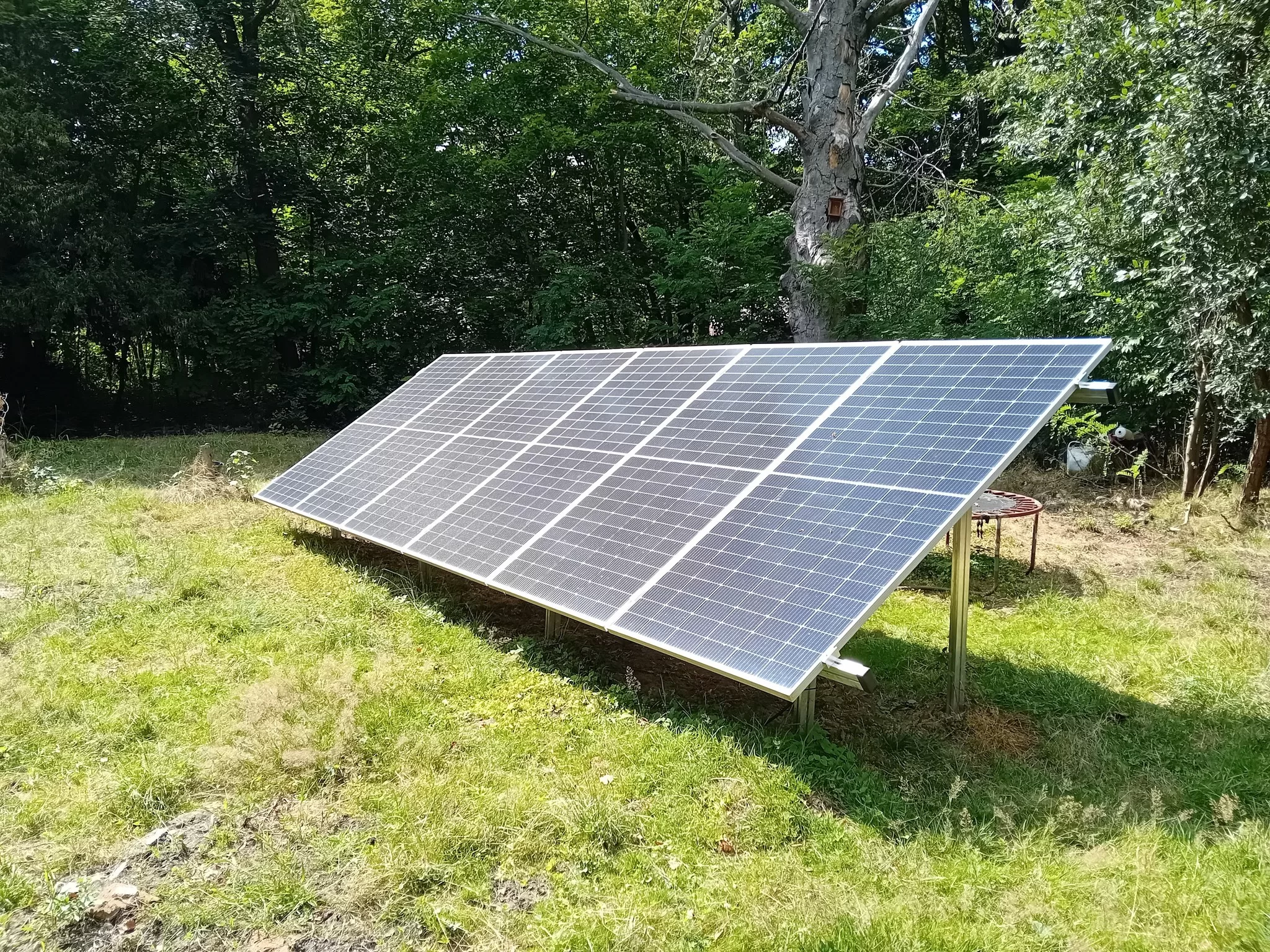

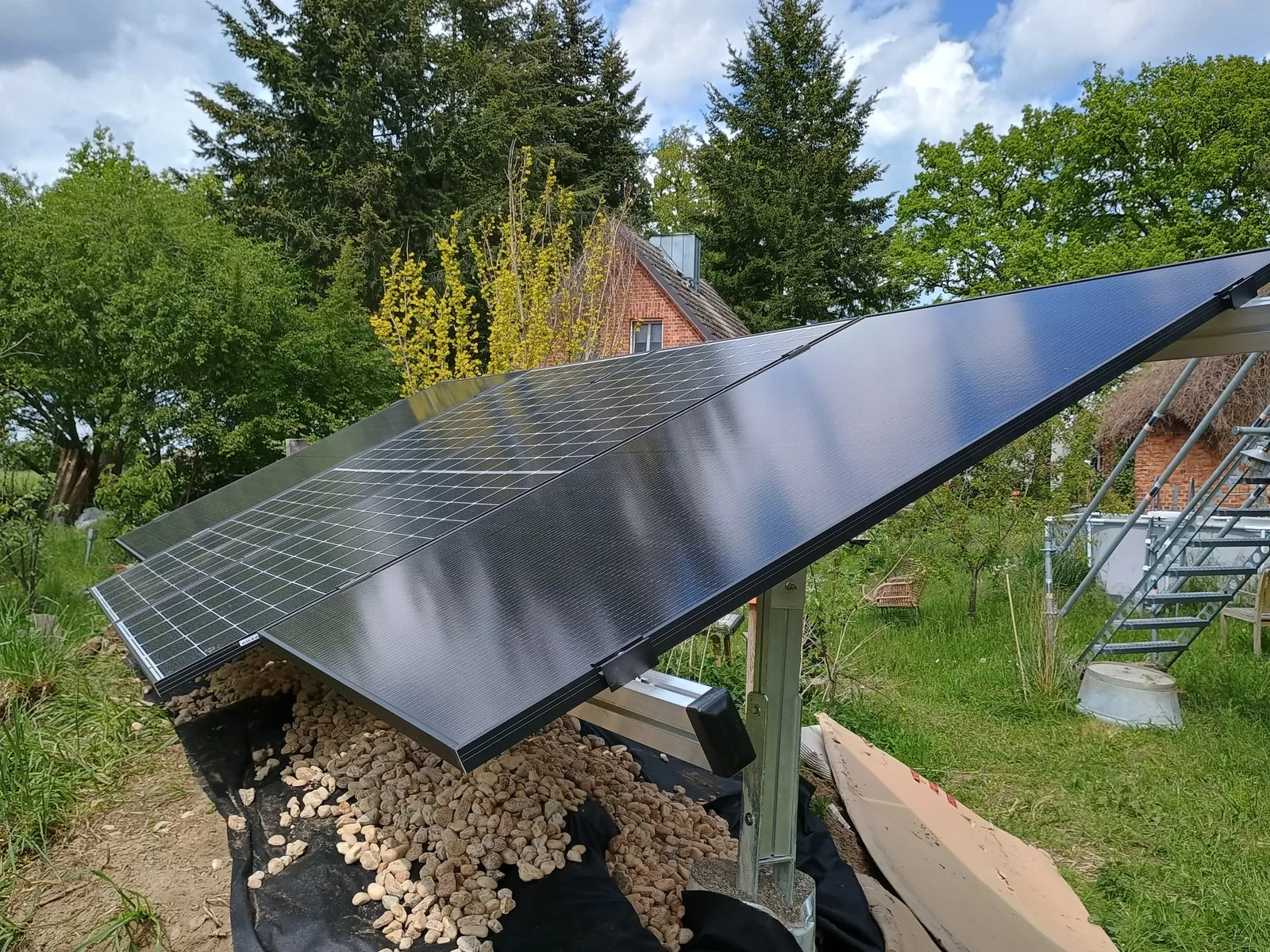

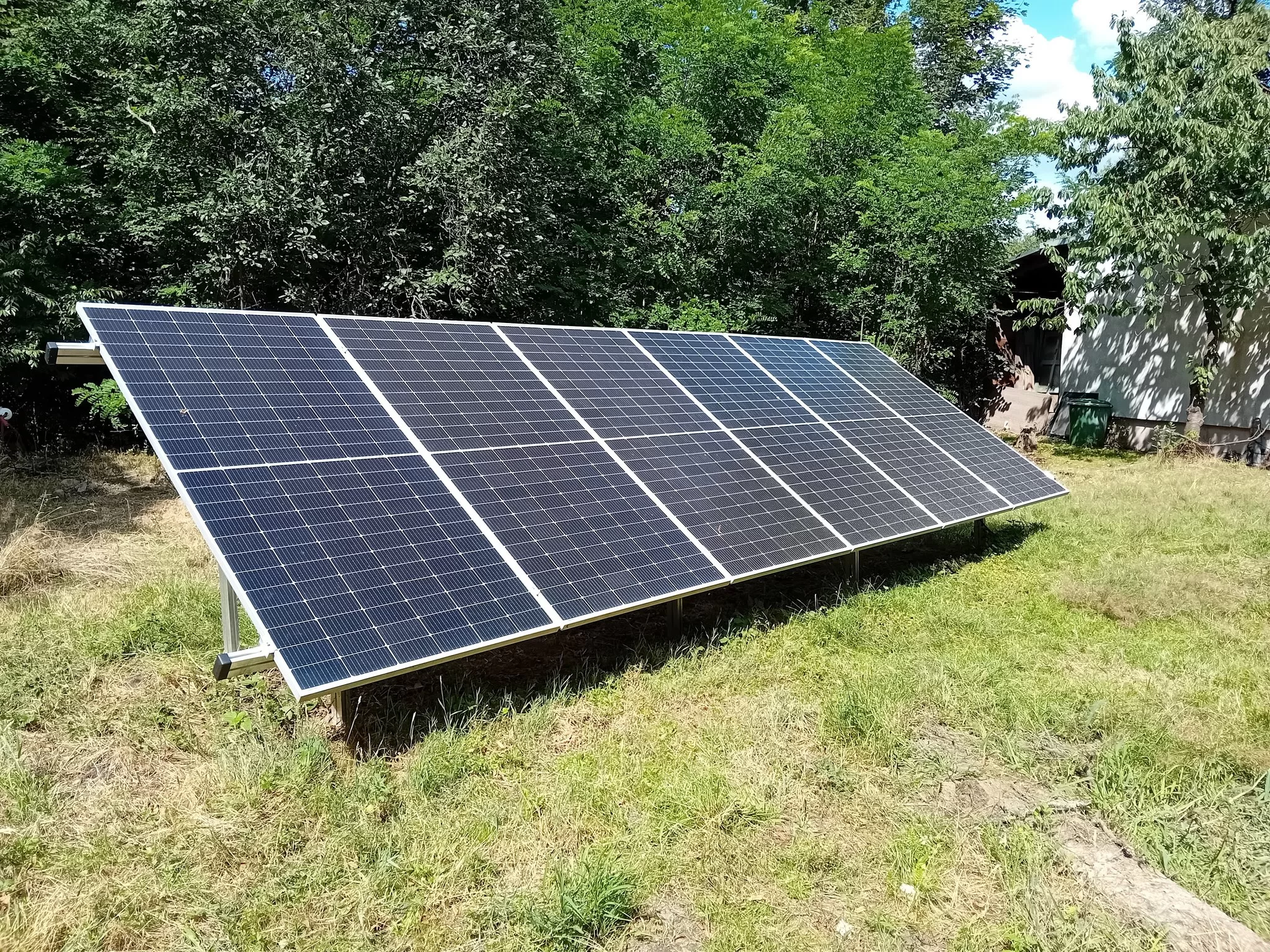

Aufbaubeispiel für 6x Module in Reihe vertikal verlegt.
Module: 230x115x3,5cm / 550 Watt / 29kg

Demnächst in vielen Varianten auf Wunsch auch inklusive Lieferung & Montage erhältlich

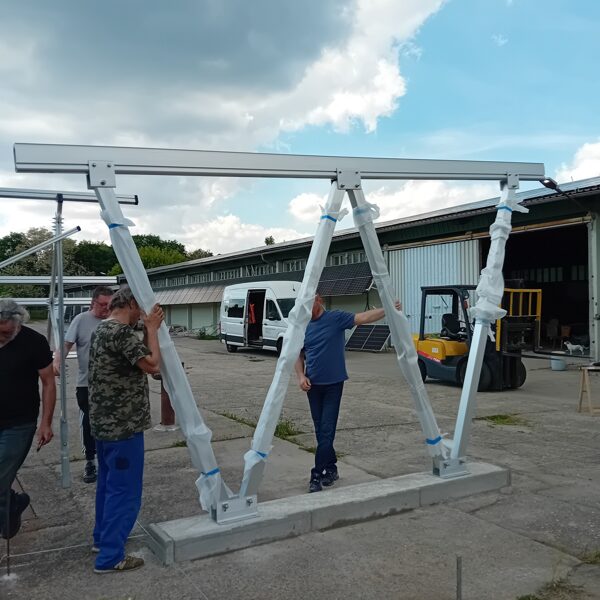

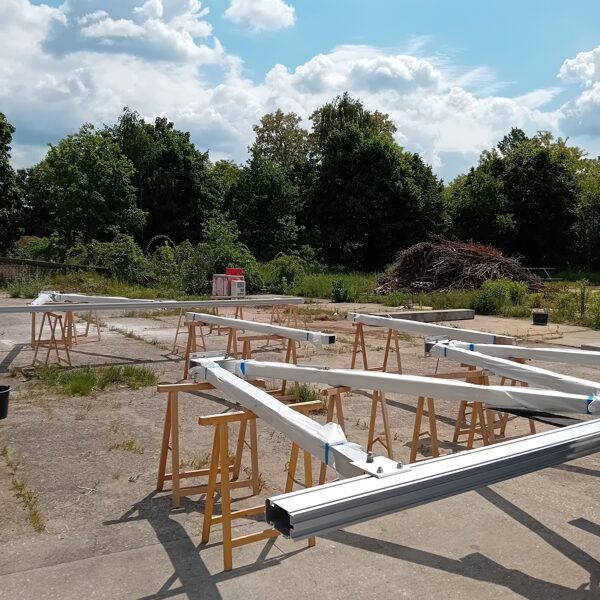

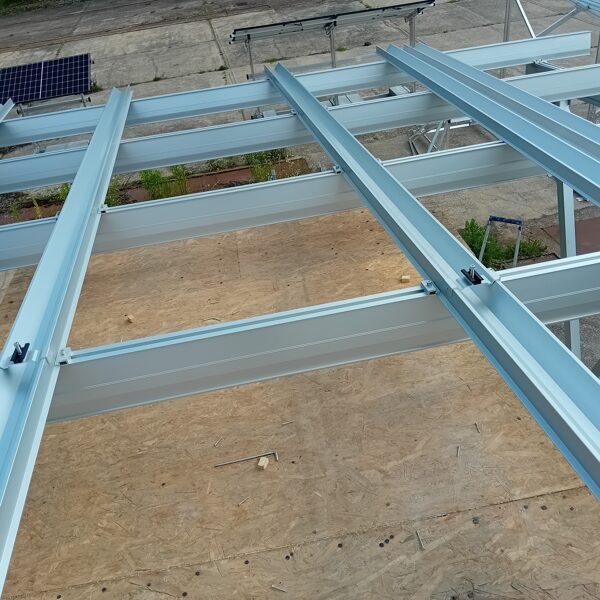

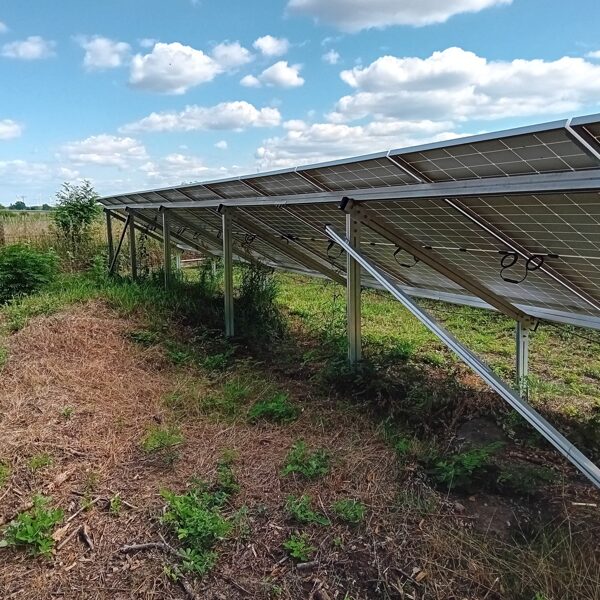

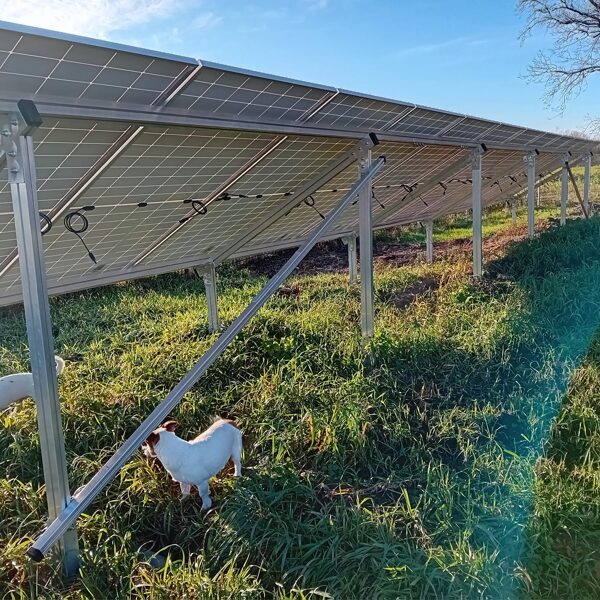

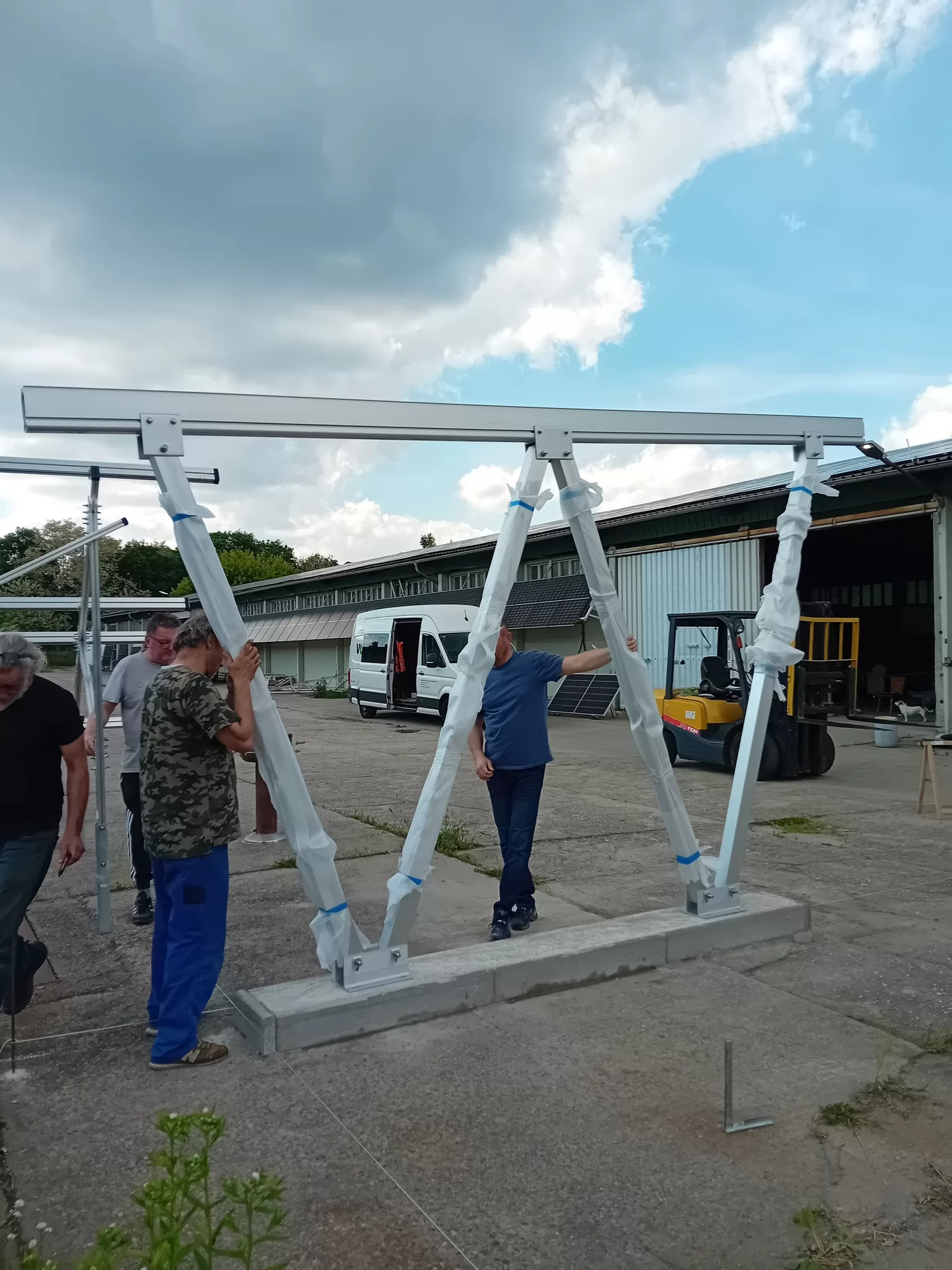

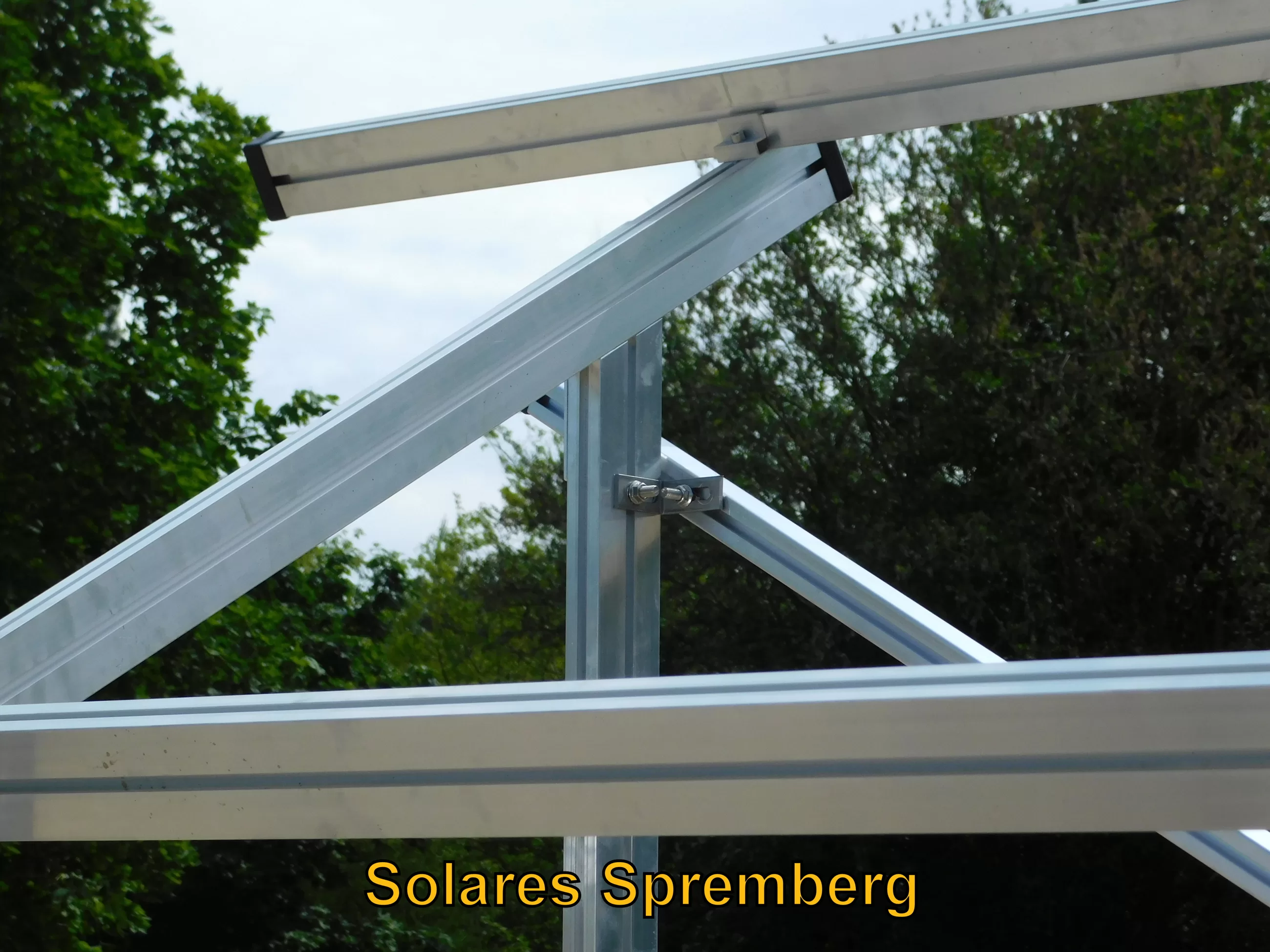

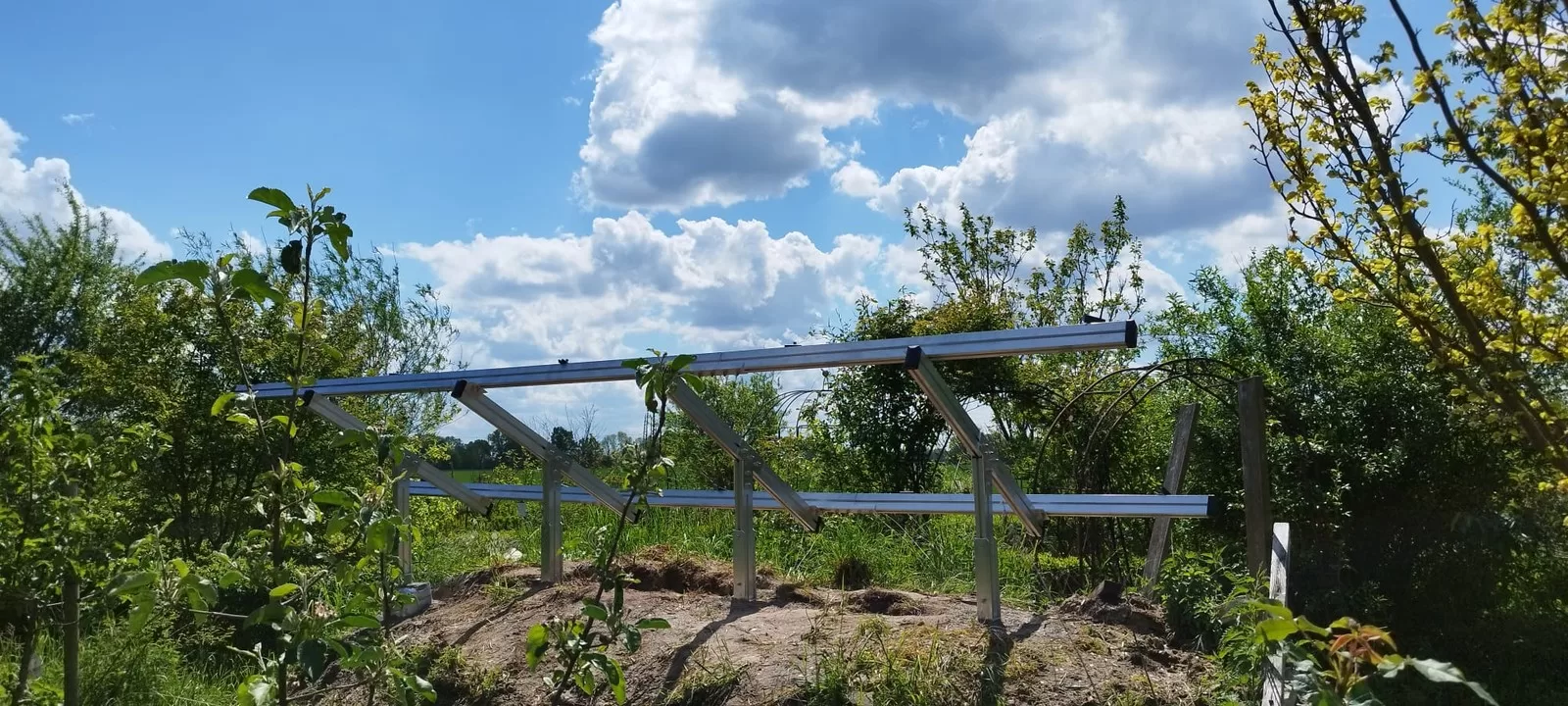

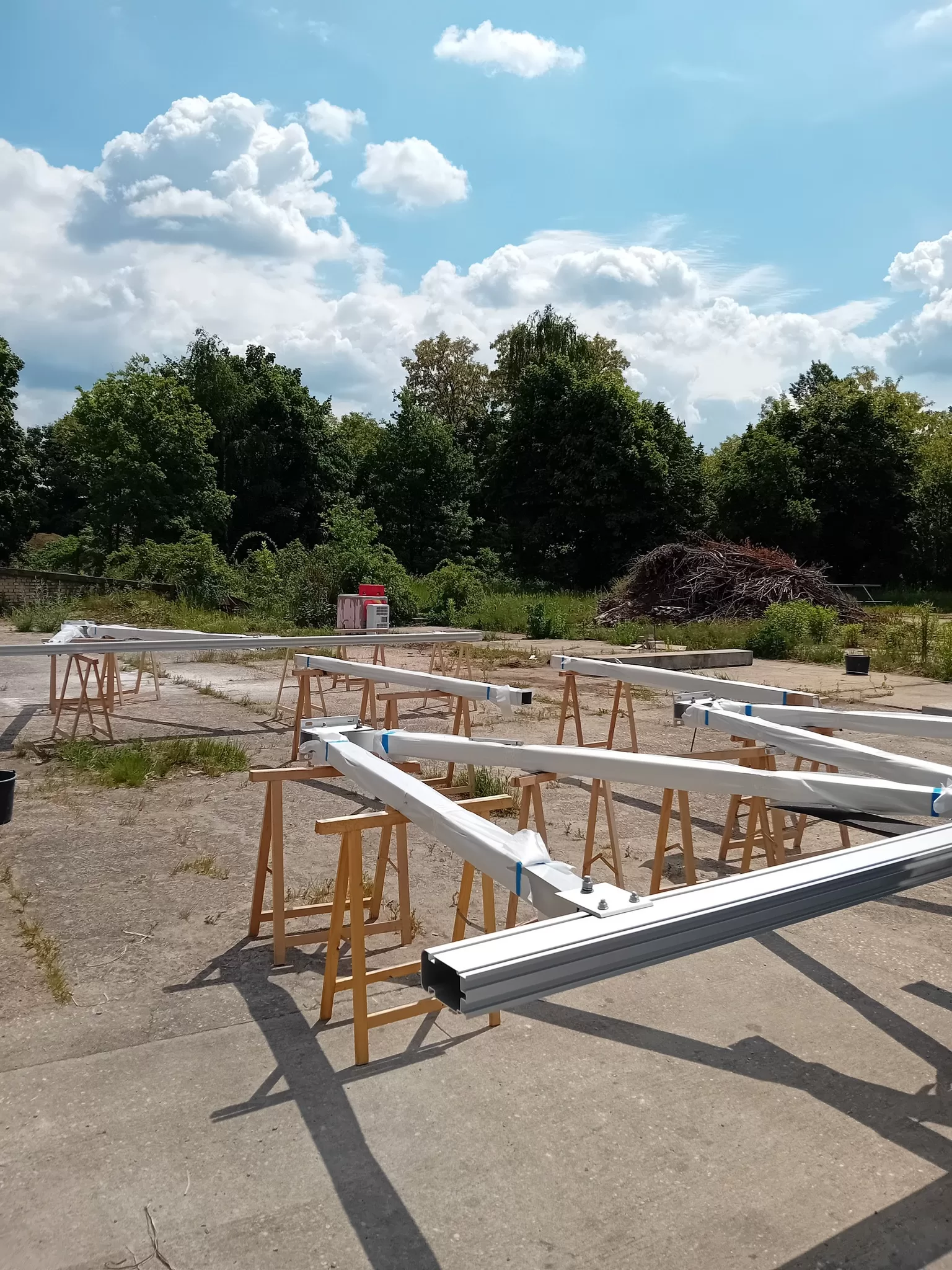

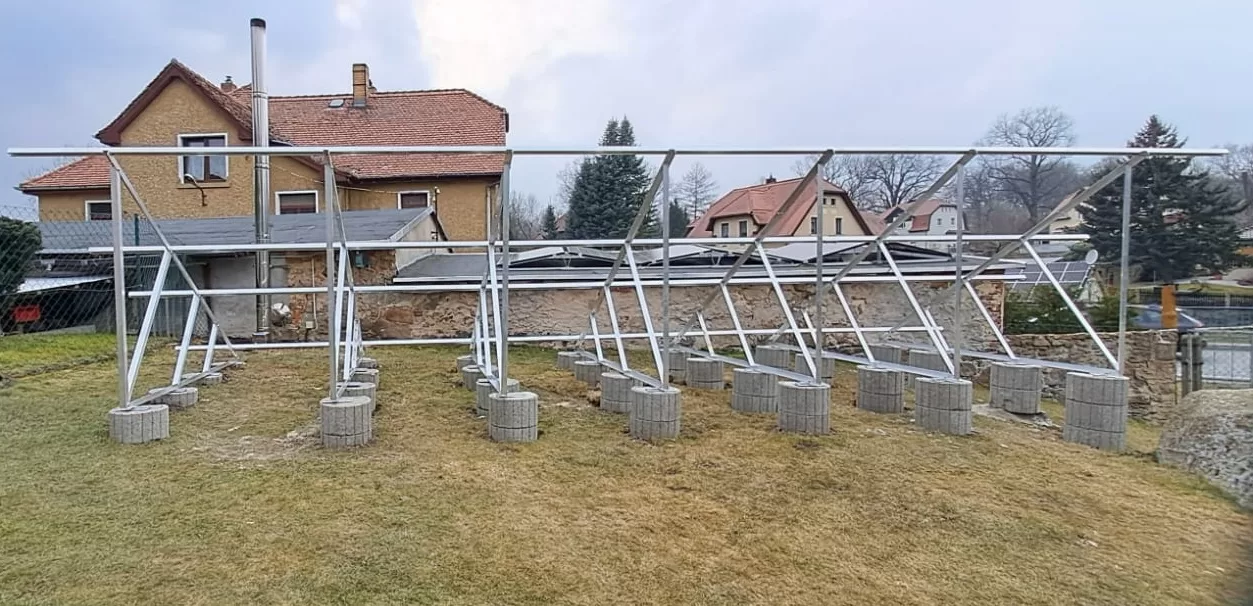

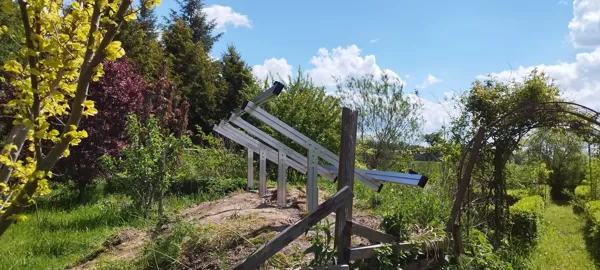

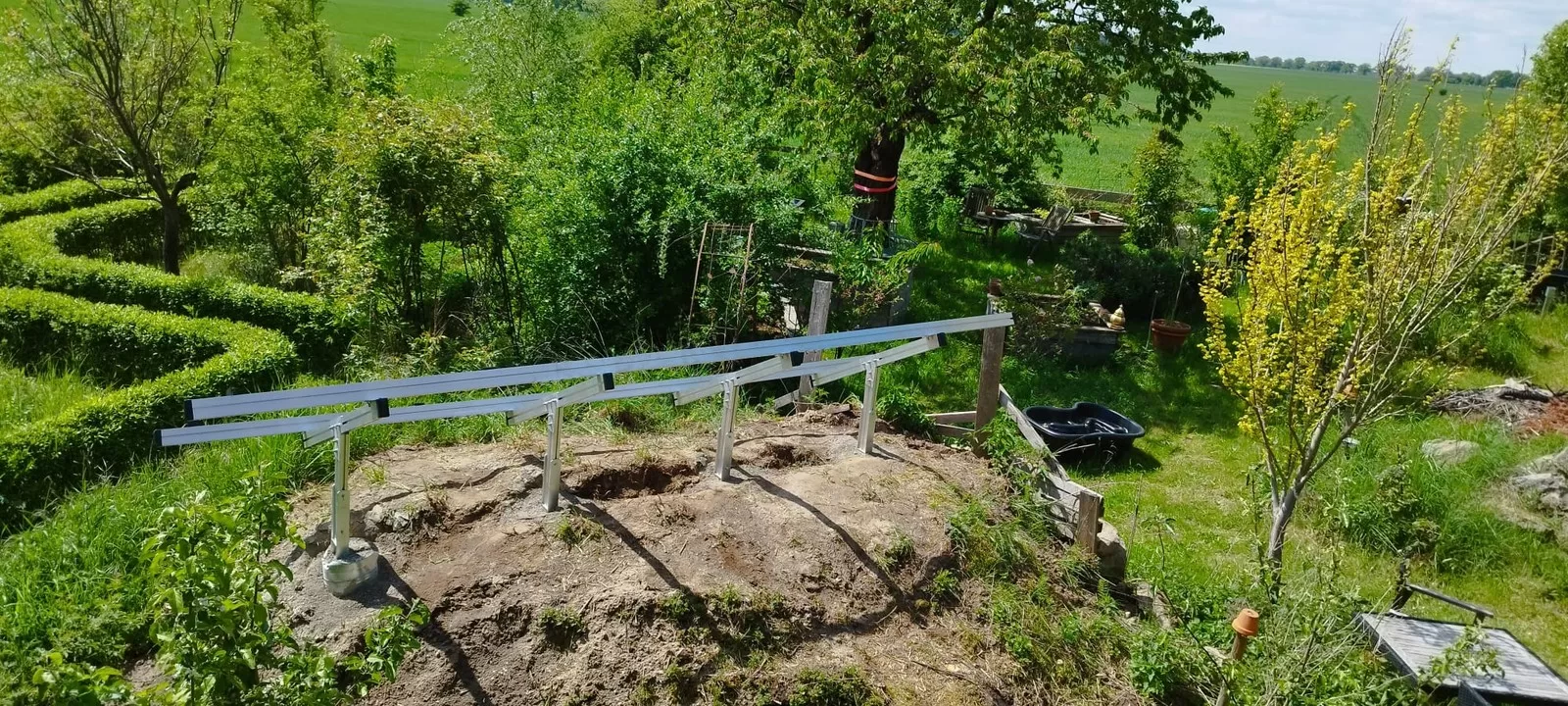

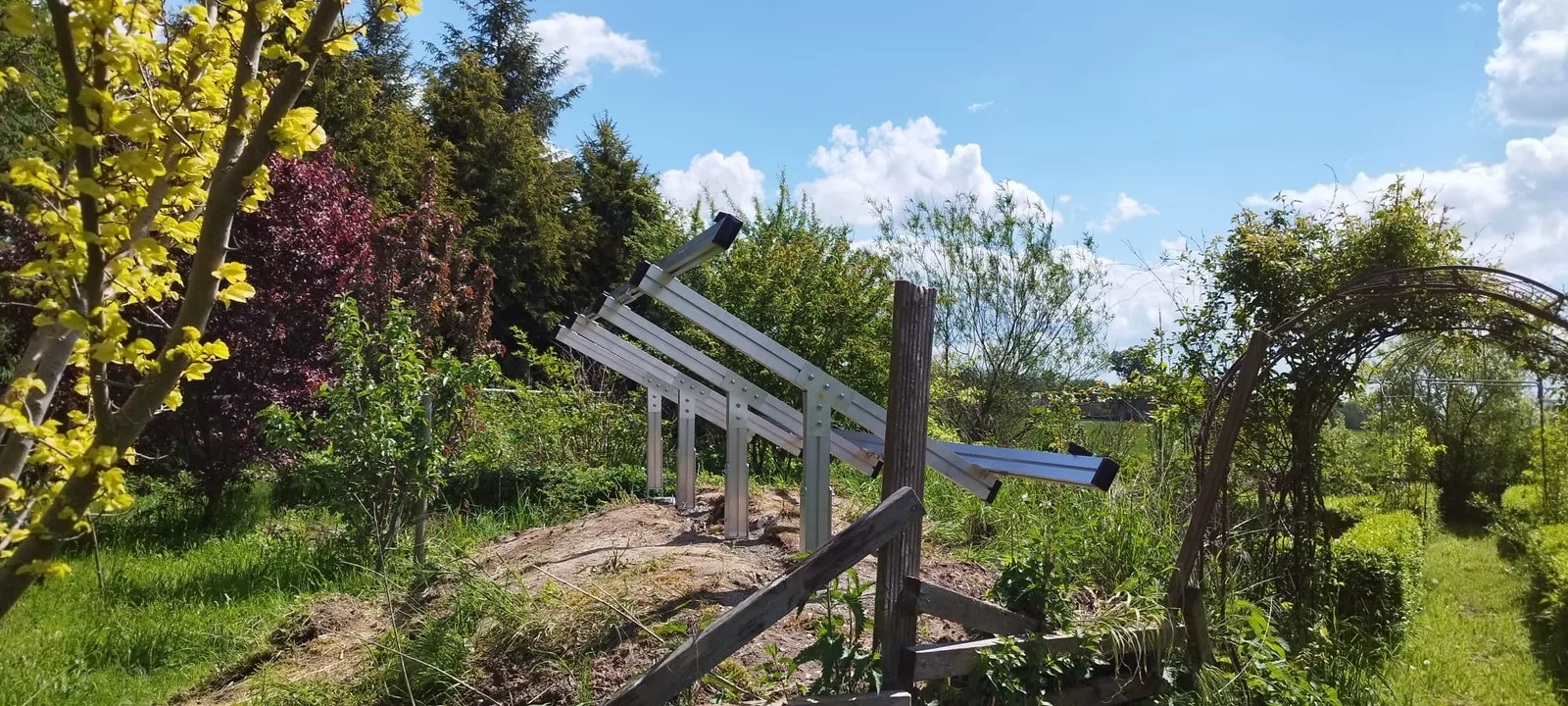

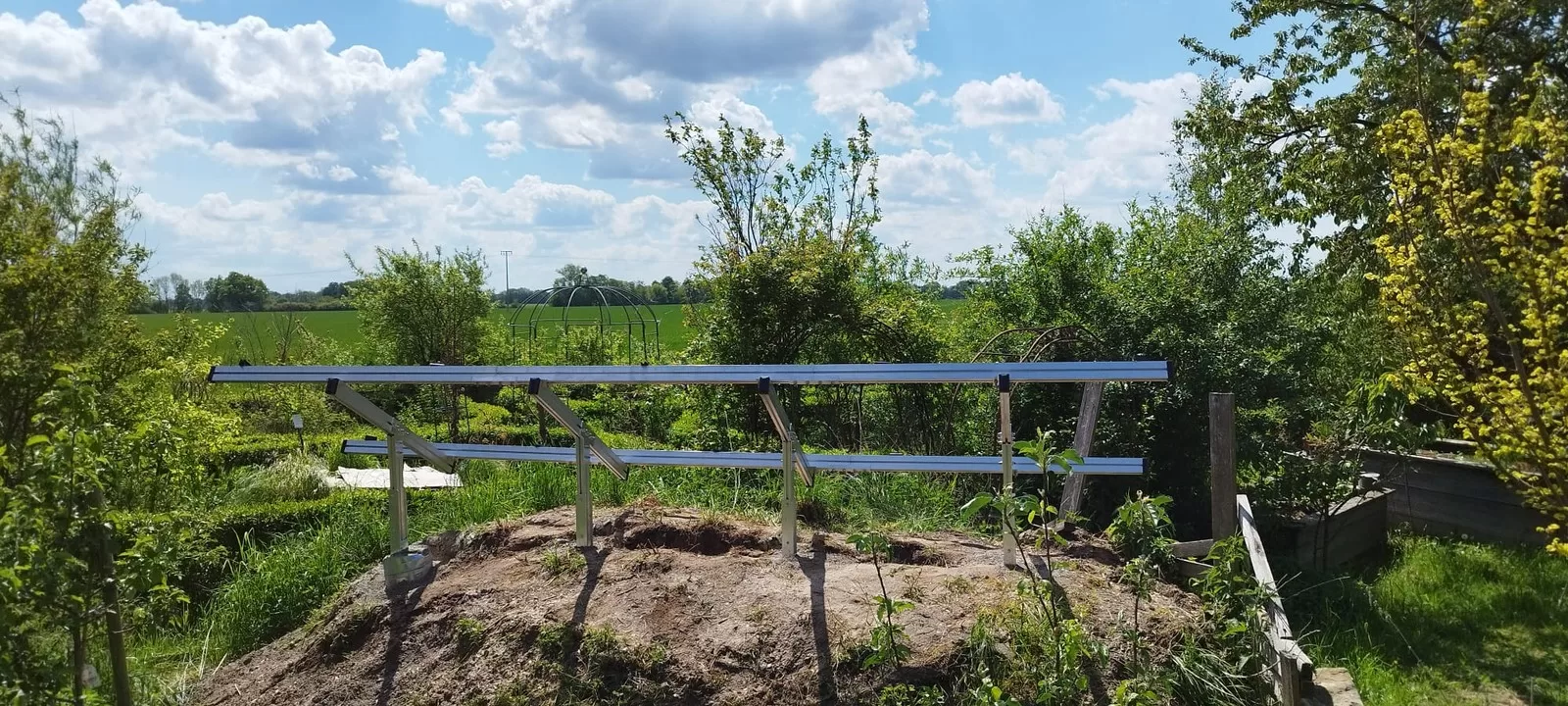

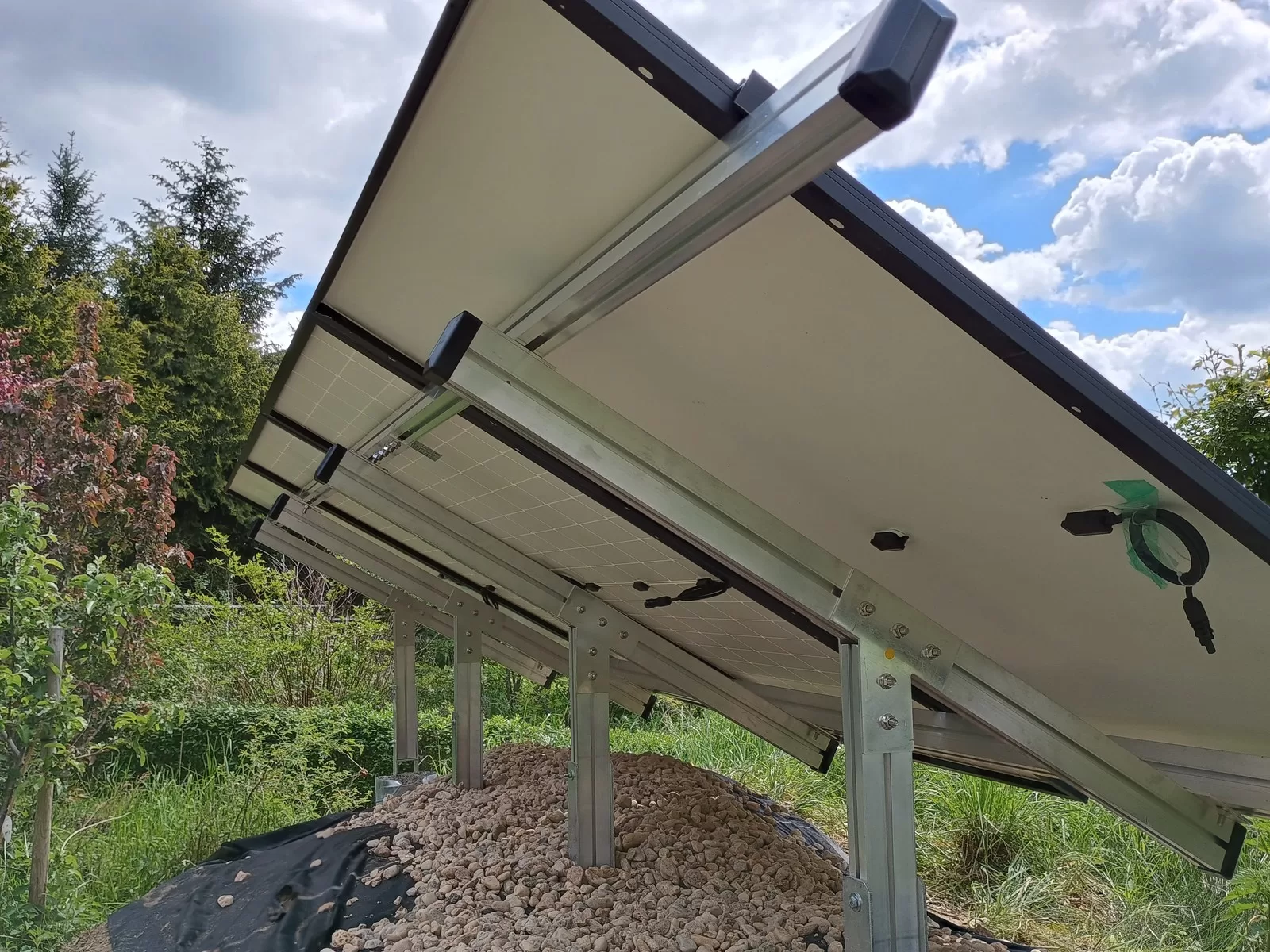

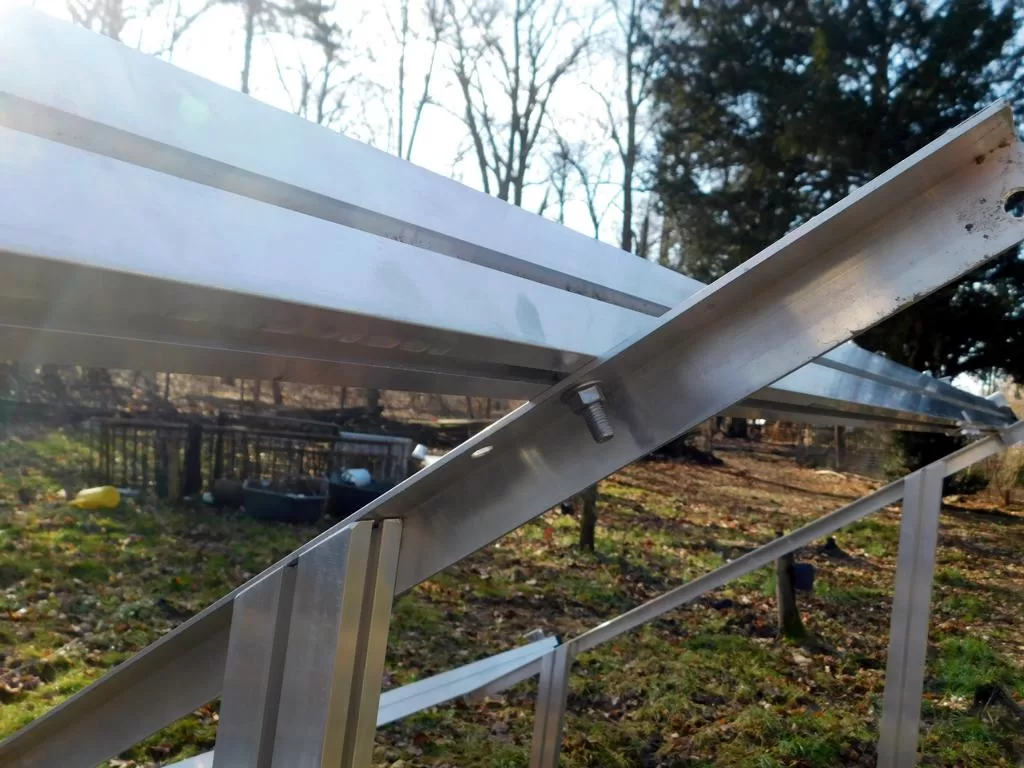

Aufbau Bodenstruktur:

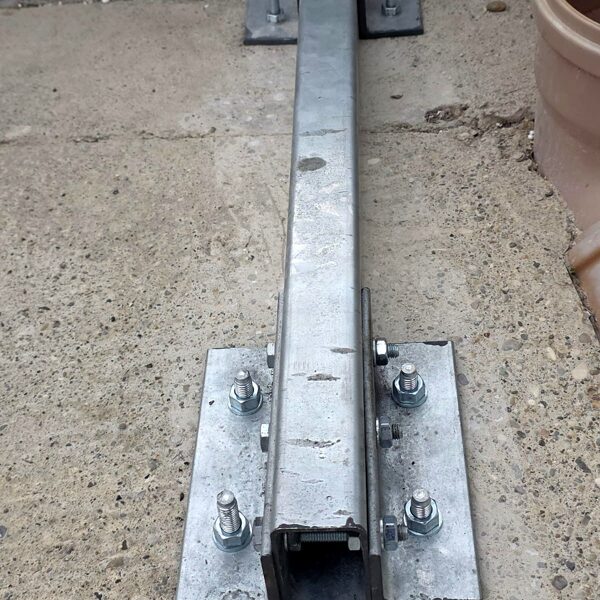

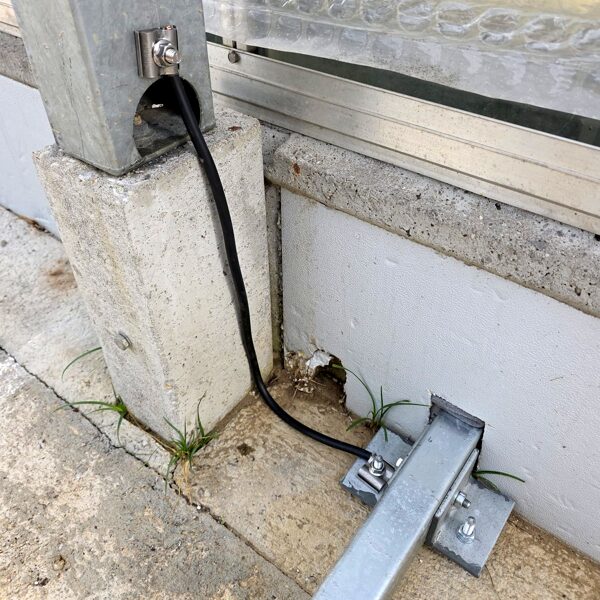

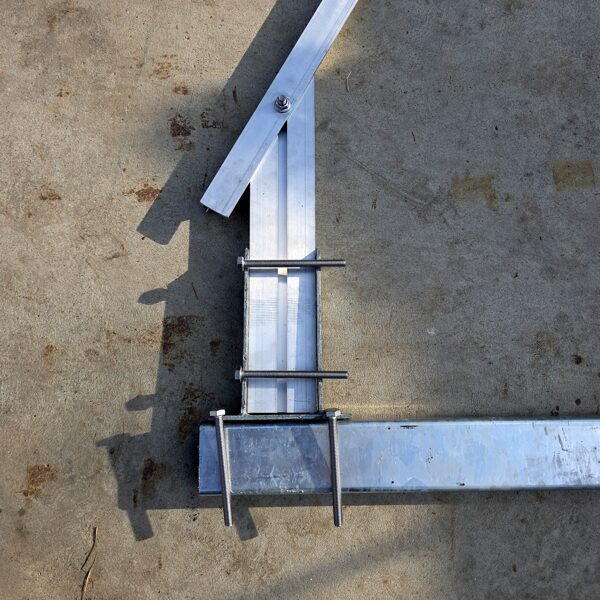

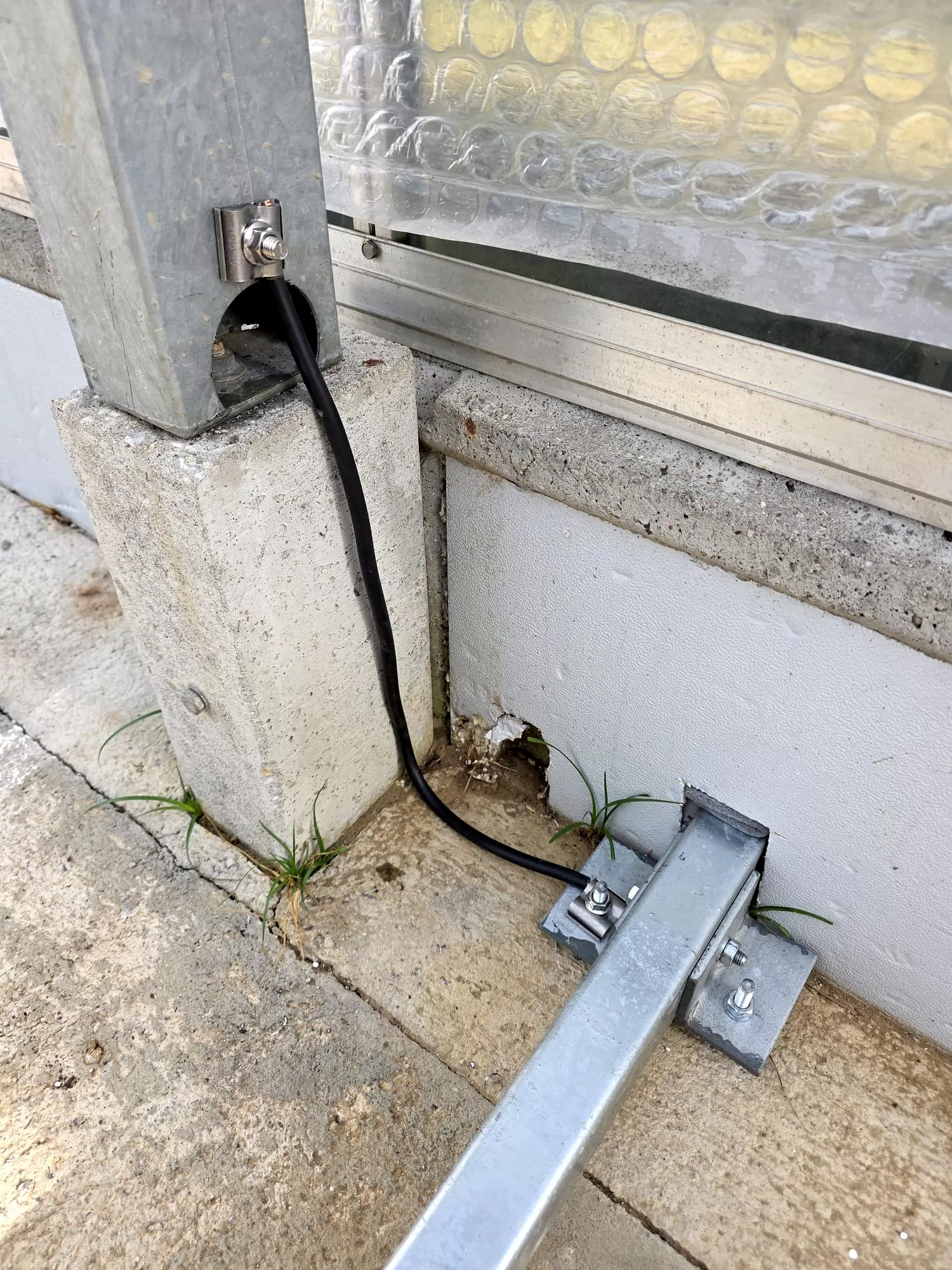

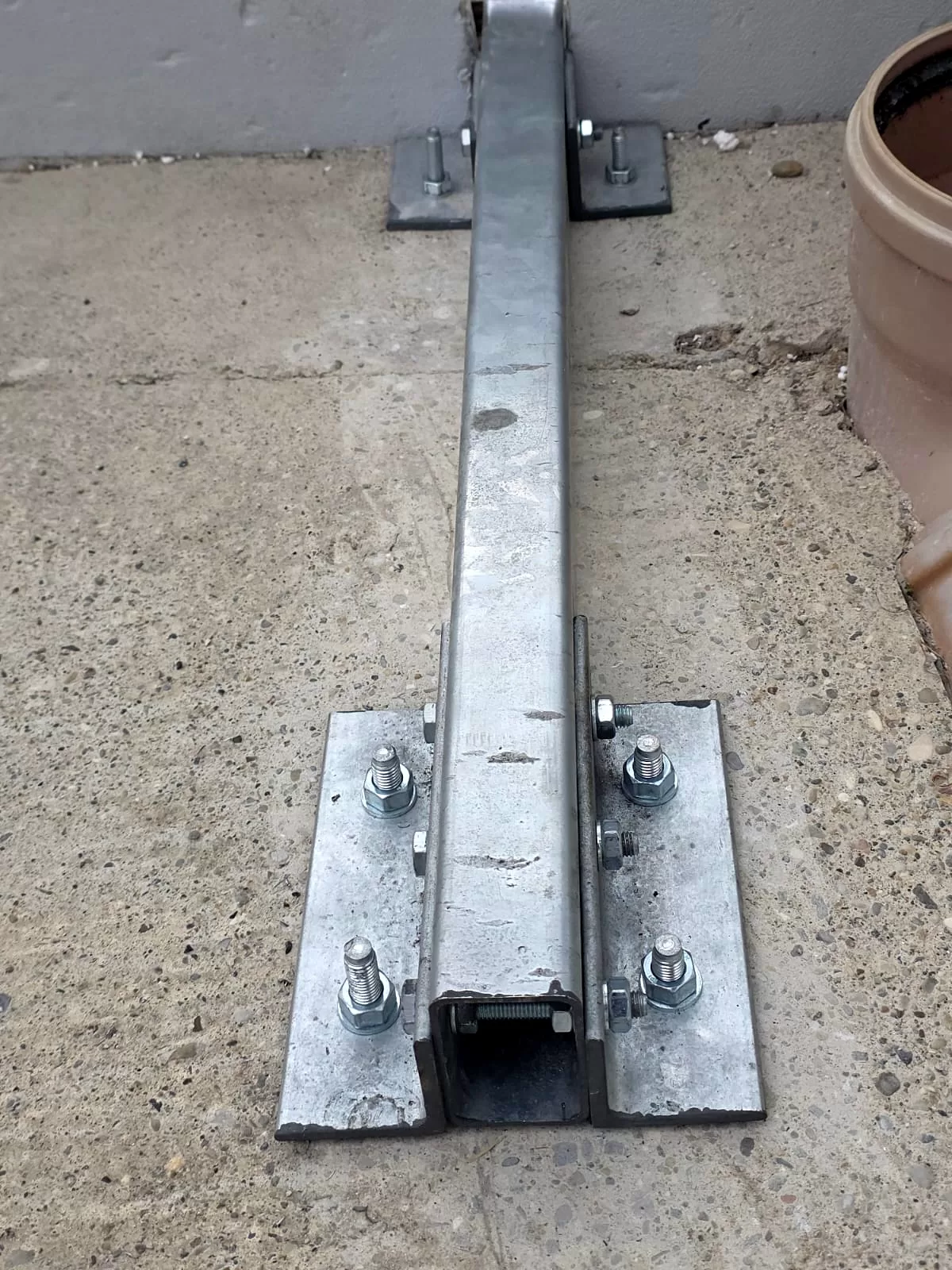

Verankerung Boden: 8x H-Anker (Stahl feuerverzinkt)

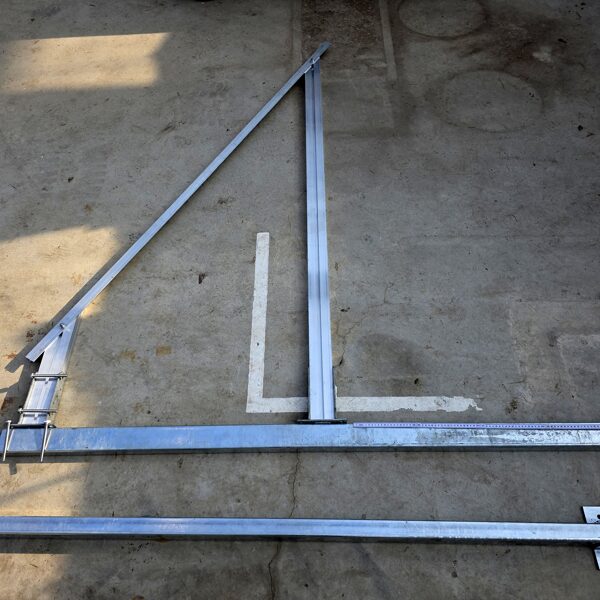

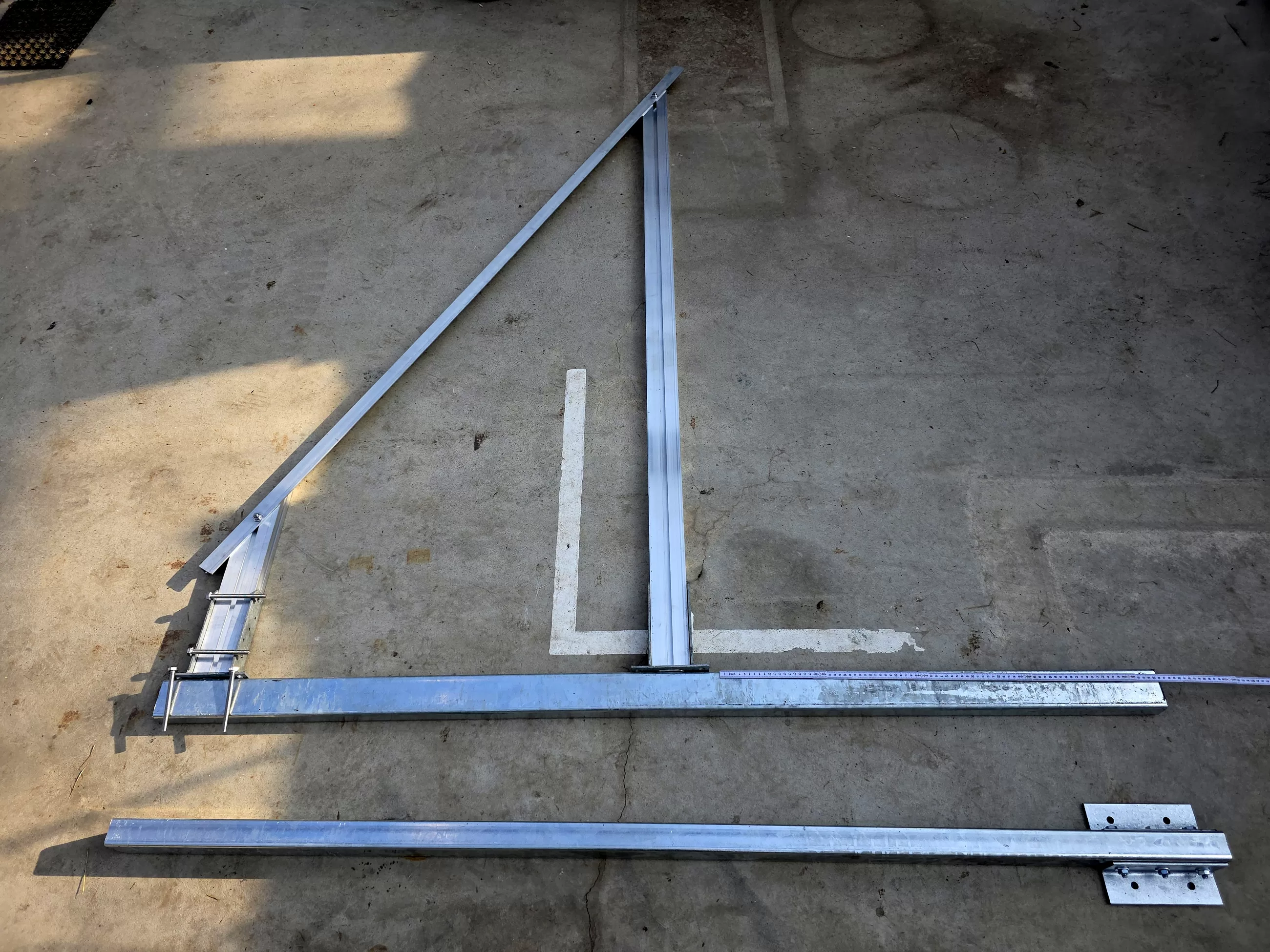

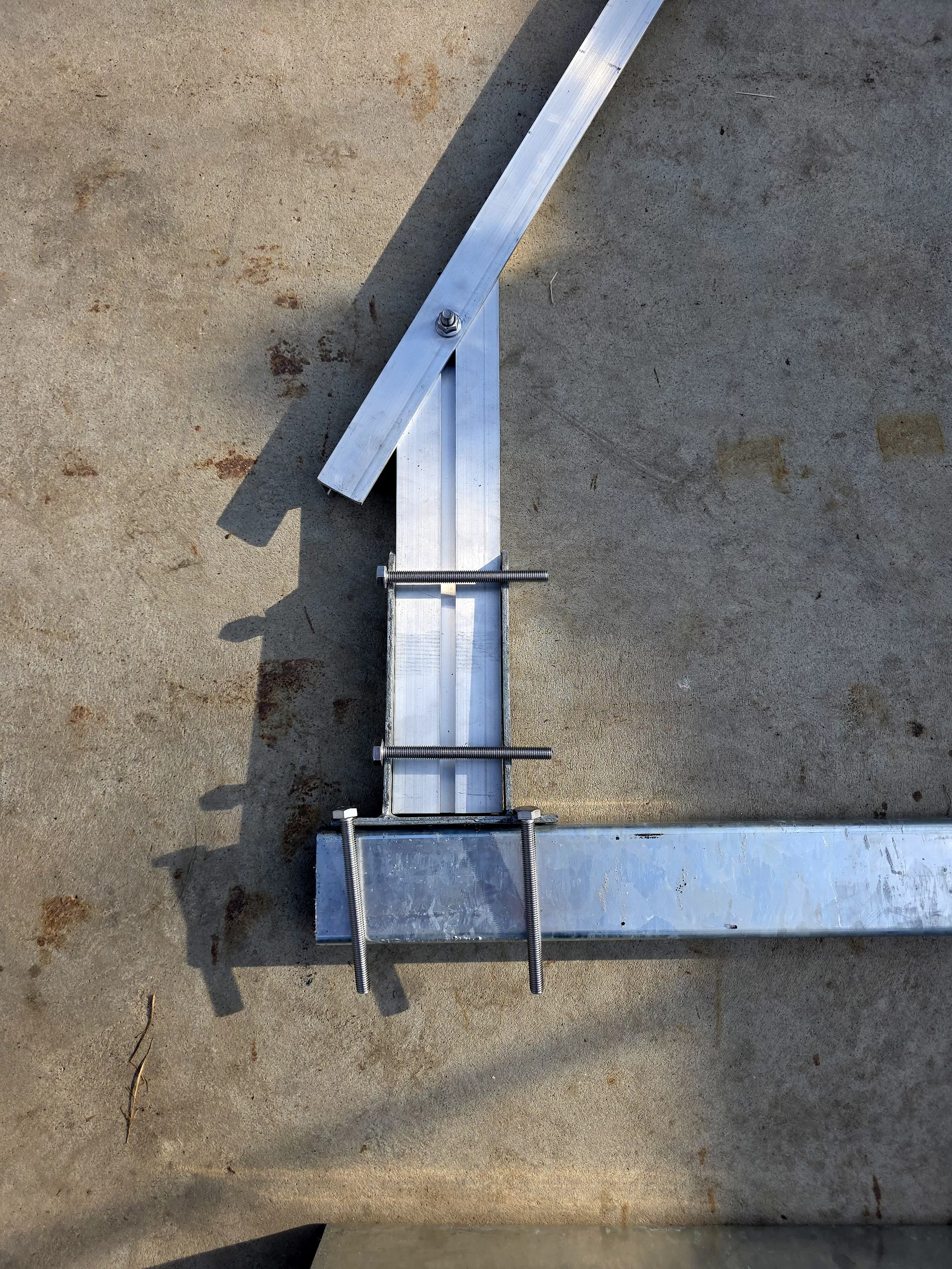

Profil Ständerwerk:  80x40 Montageprofil L4

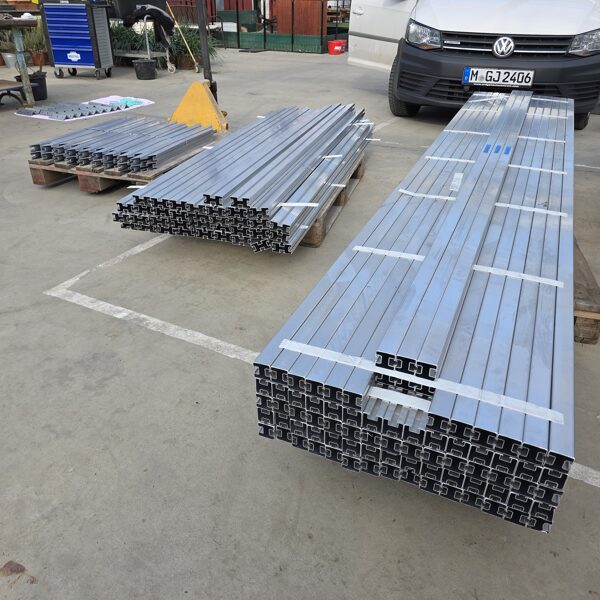

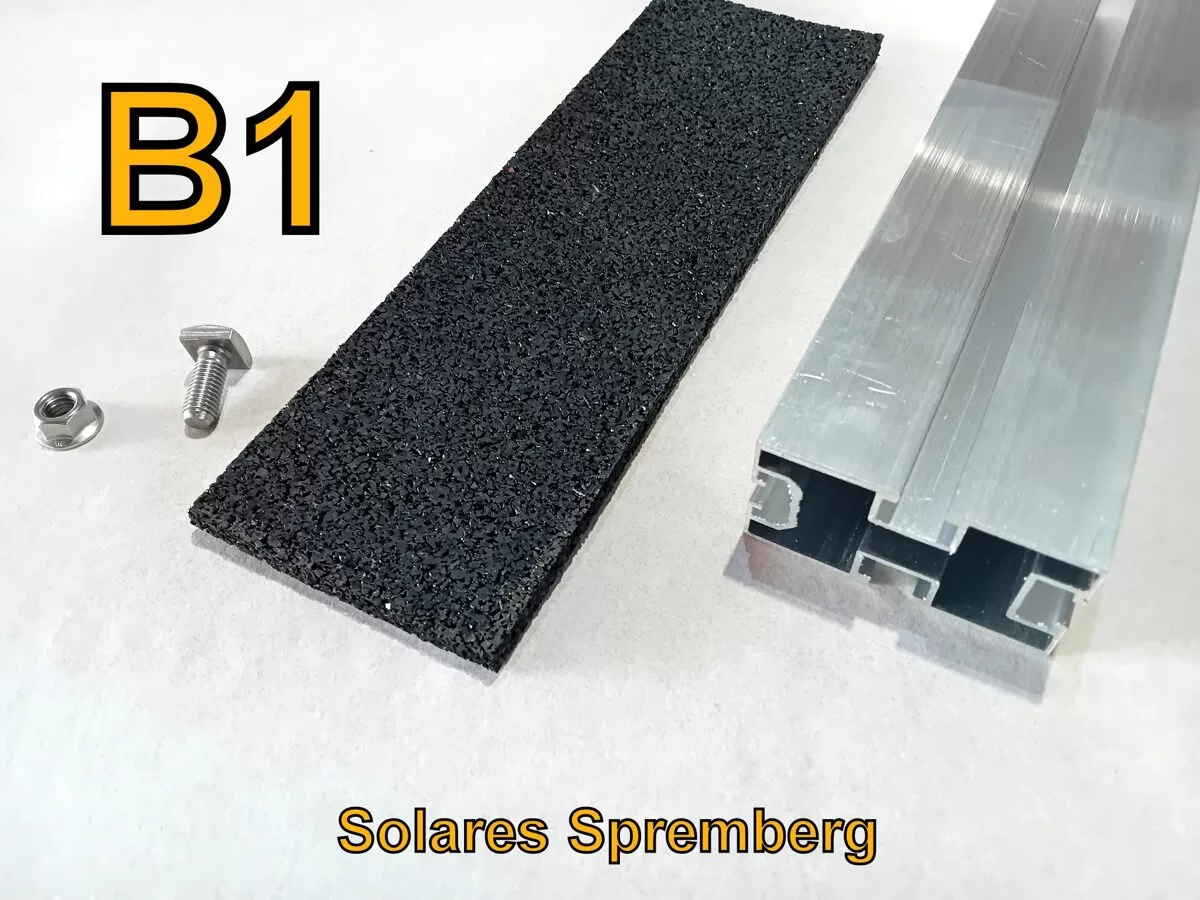

Profil Längsstrebe 40x40x4 Aluminium

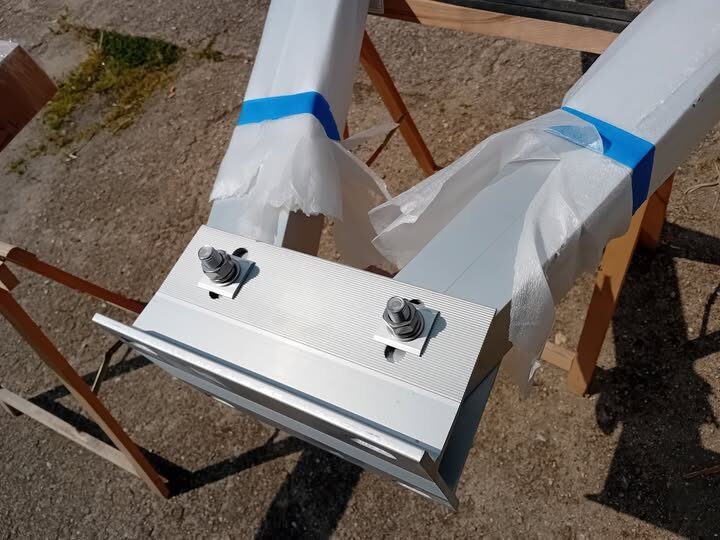

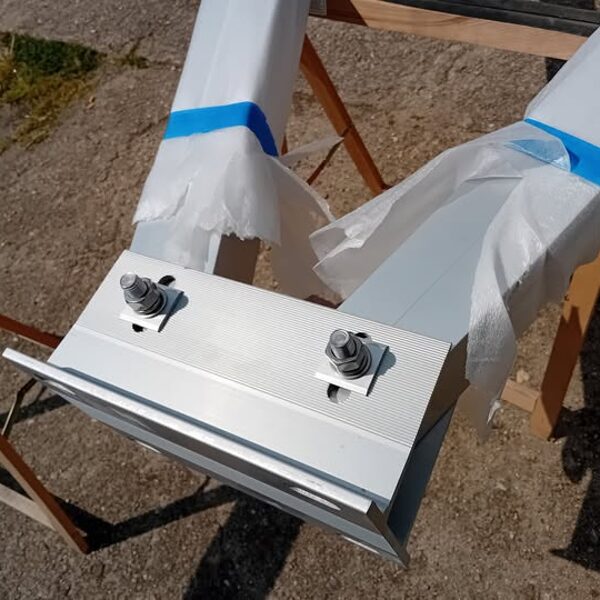

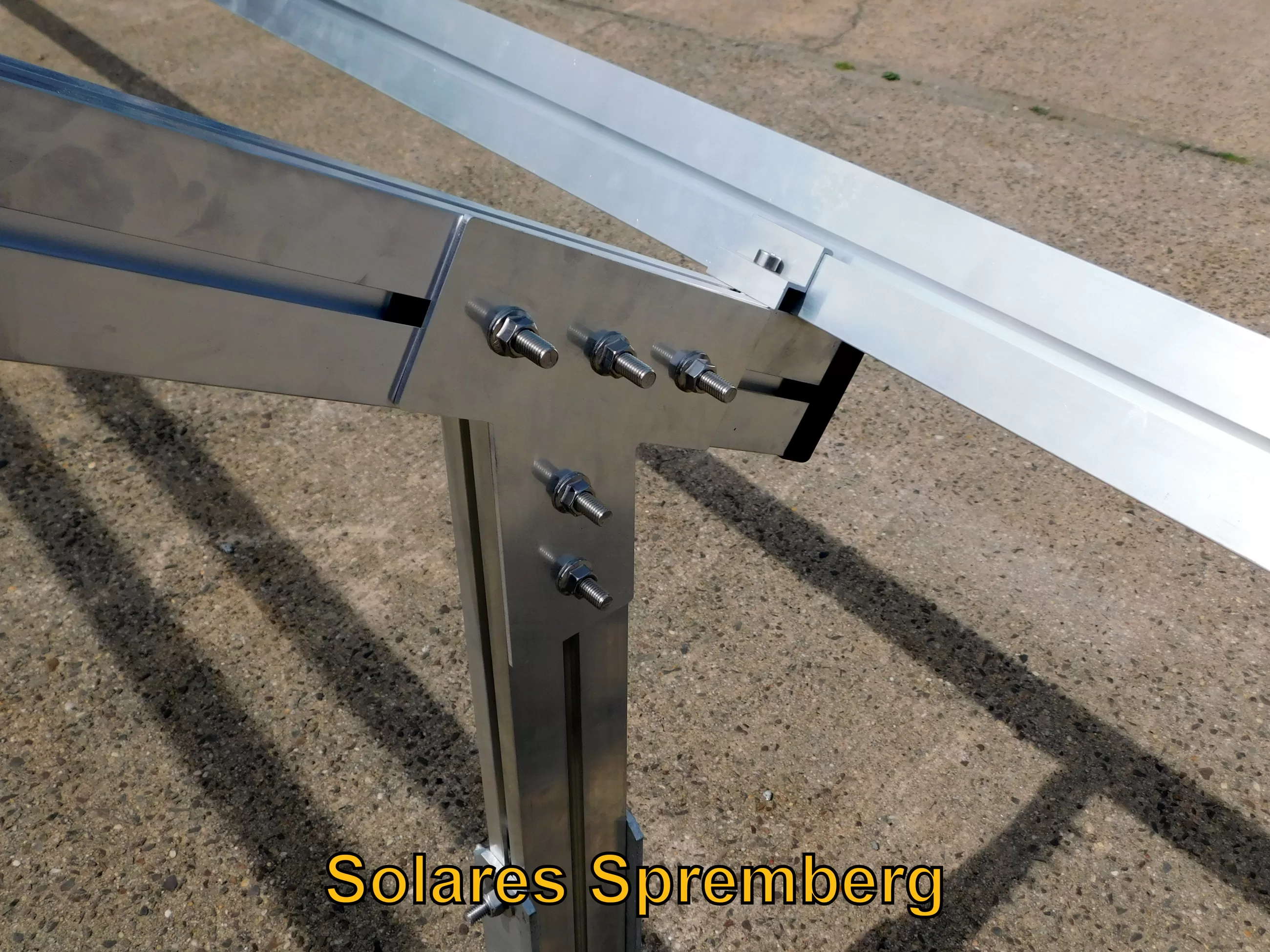

Verschraubung M10 (Edelstahl)

Stellfläche: H=190cm B=200cm L=720cm


Die wesentlichen Komponenten im Detail:

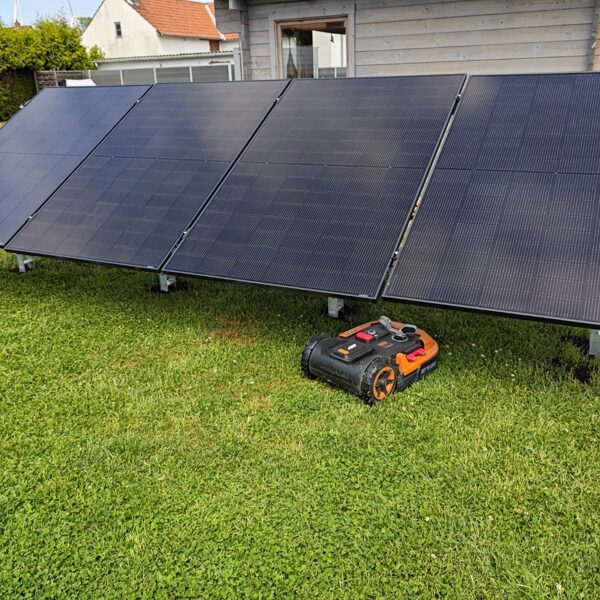

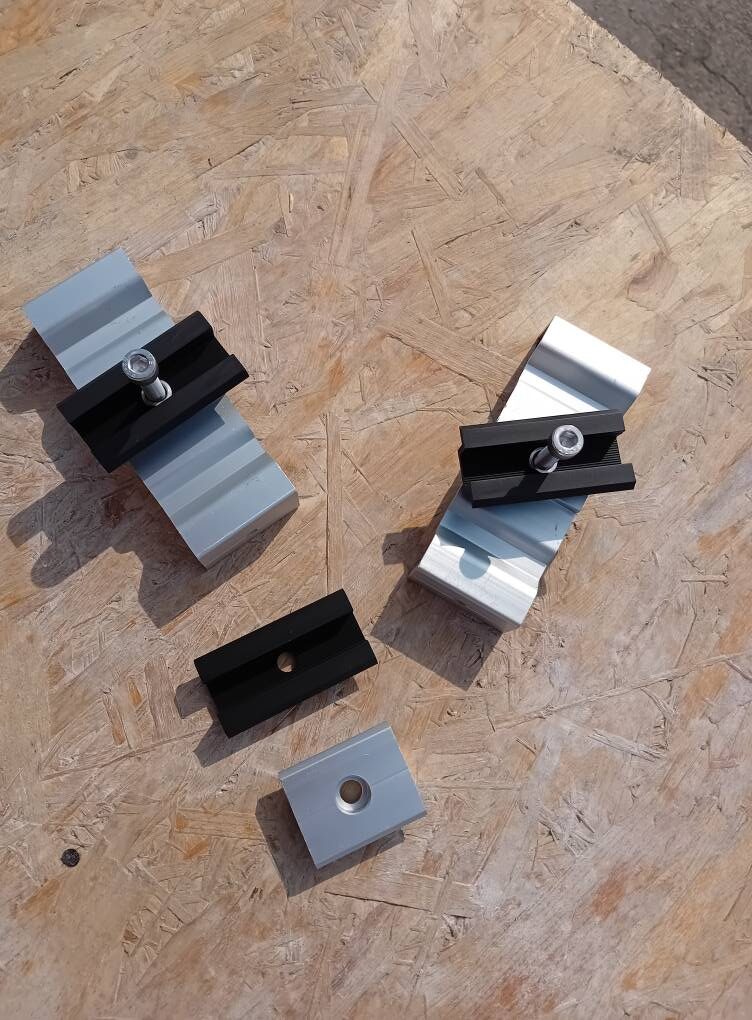

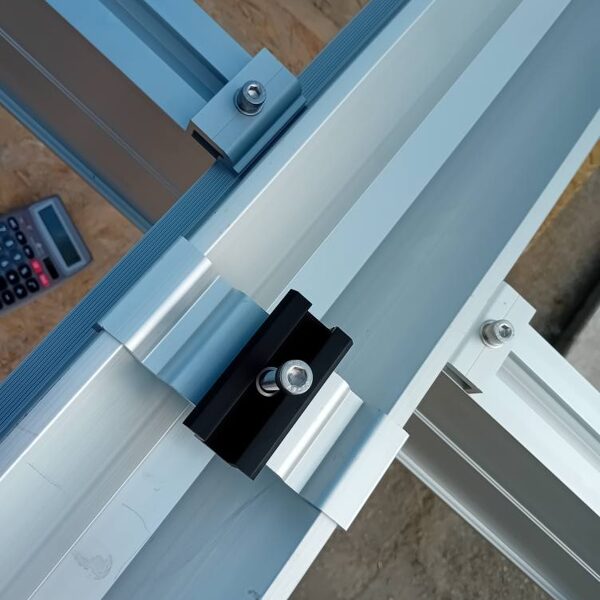

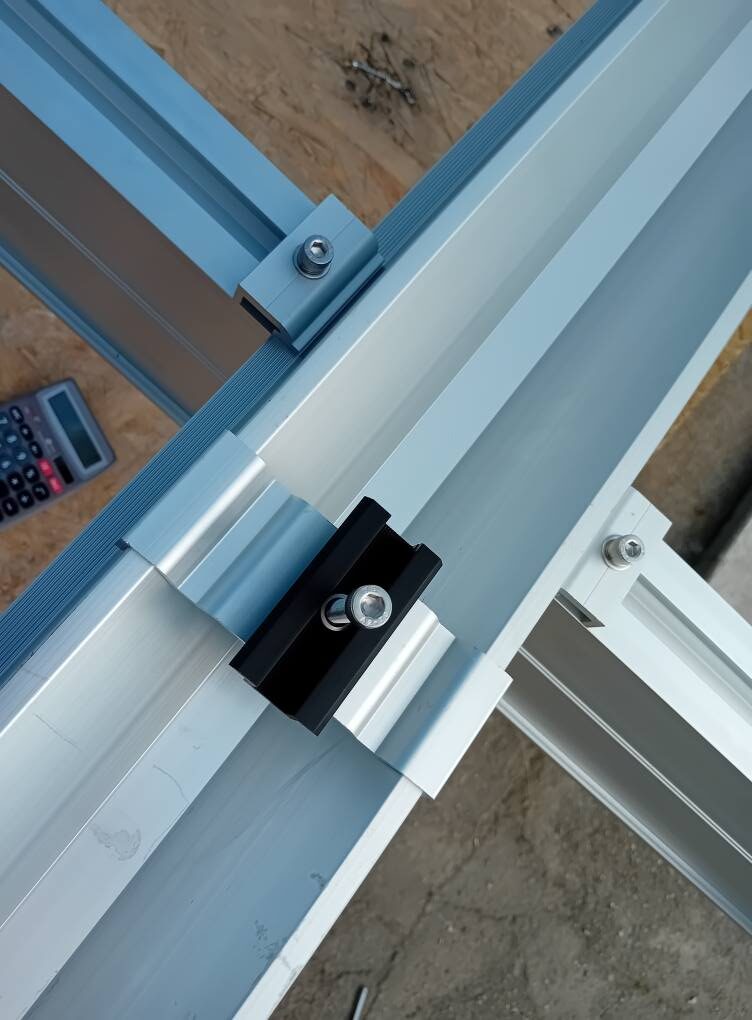

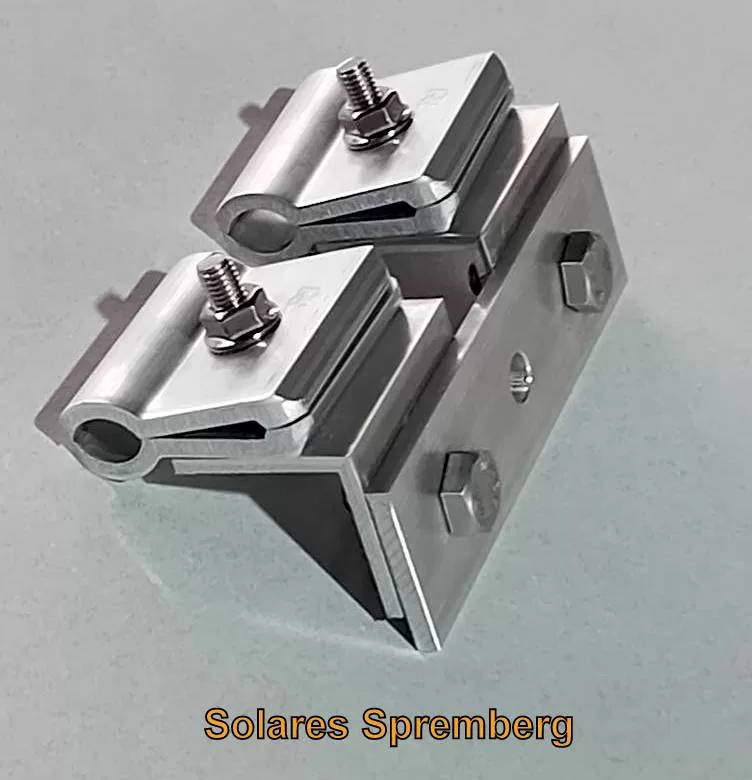

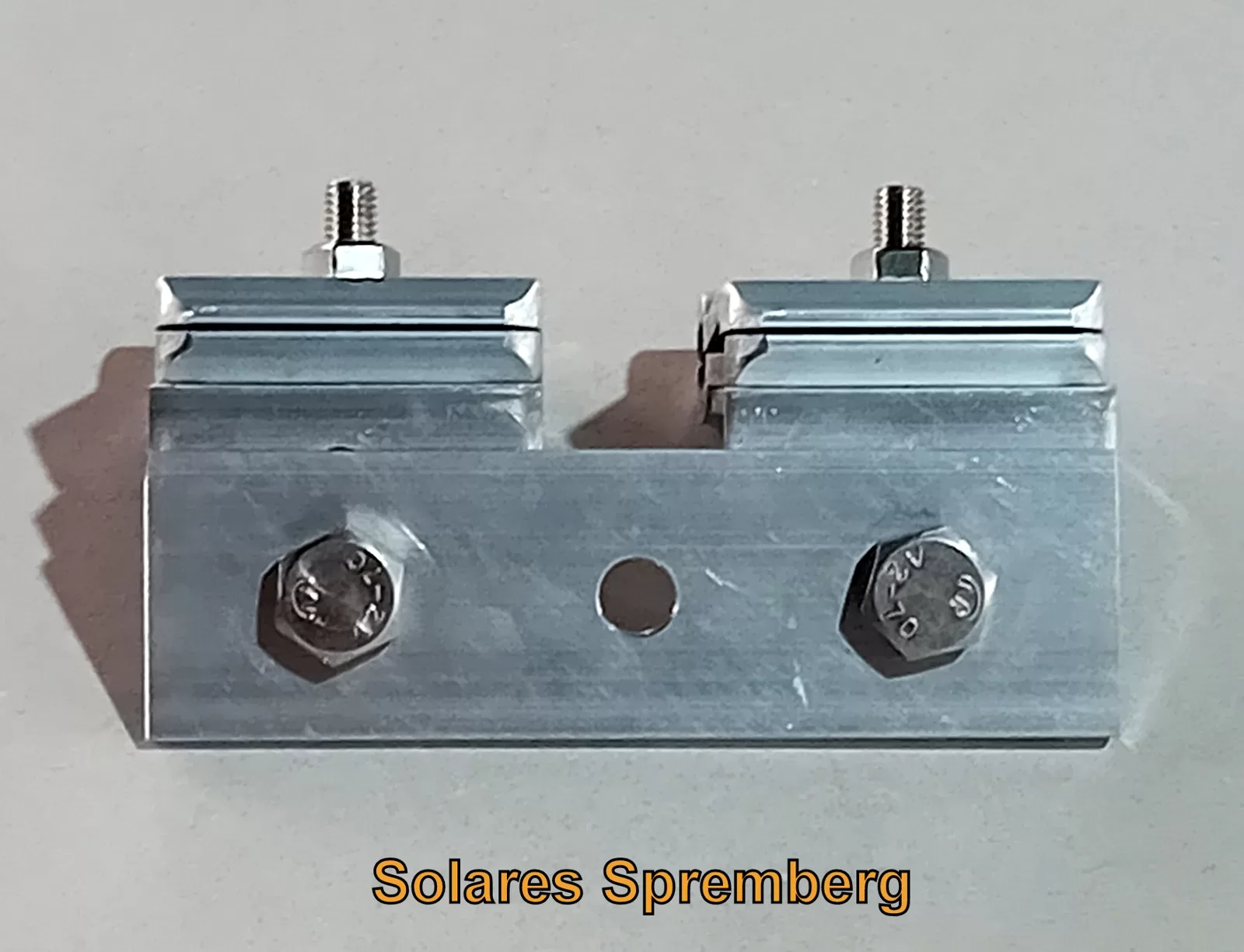

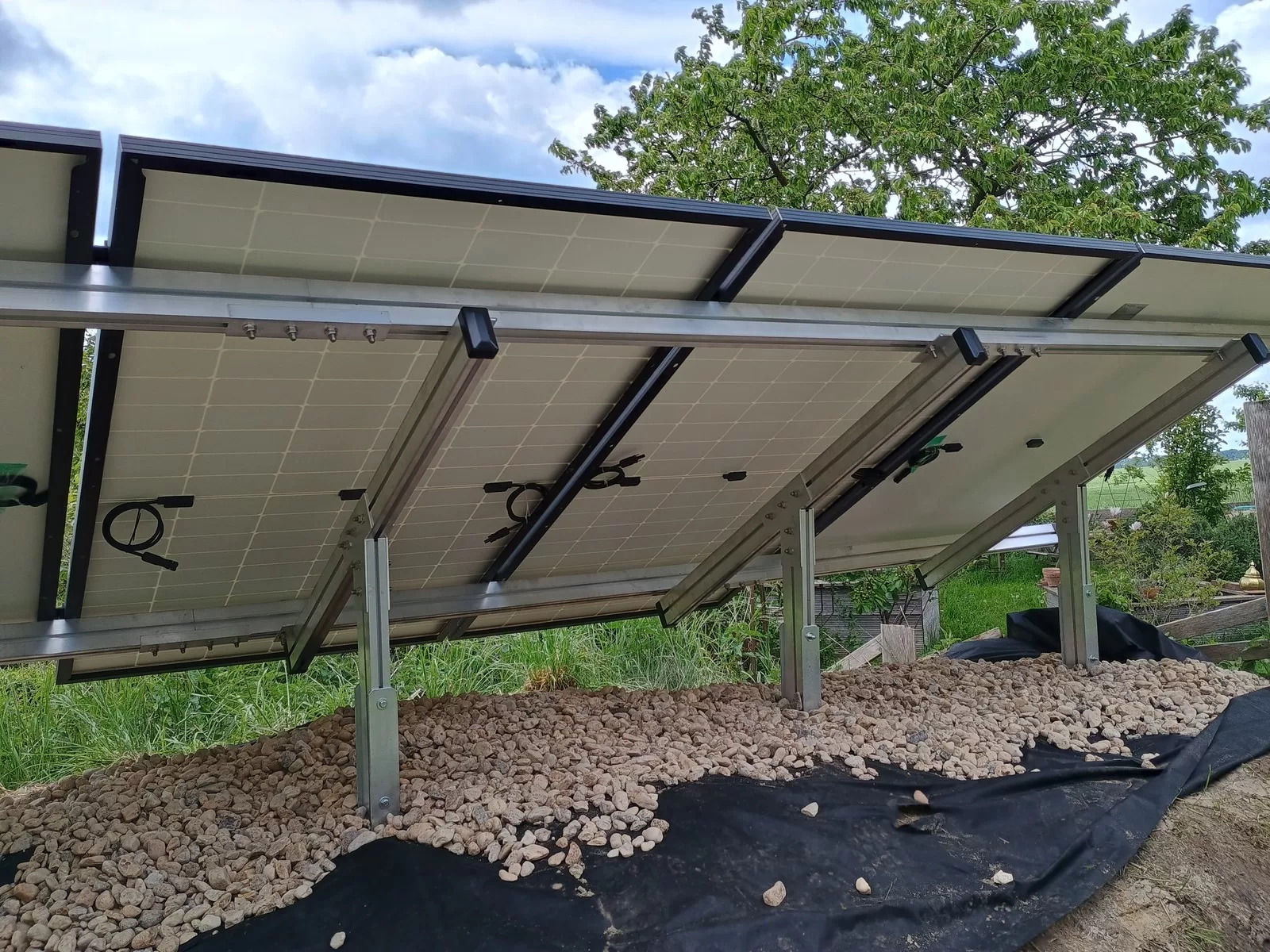

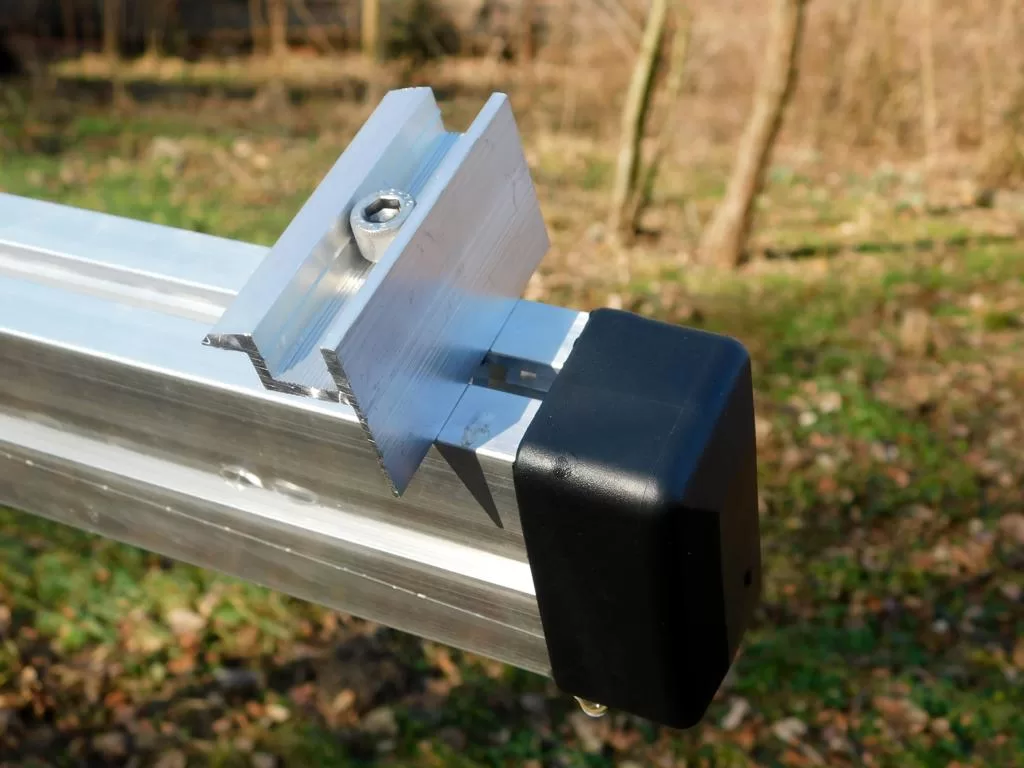

Montage der Module

6x Amerisolar AS-7M144-HC 550 Watt
Rahmen Aluminium blank
144 Mono-Perc-Zellen
H= 2278mm B=1134mm T=35mm
 Gewicht 29 KG
 Leistung 550 Watt
Größe 1134mm x 2279mm x35mm

Stellfläche: H=190cm B=200cm L=720cm / Nennleistung = 3,3Kw

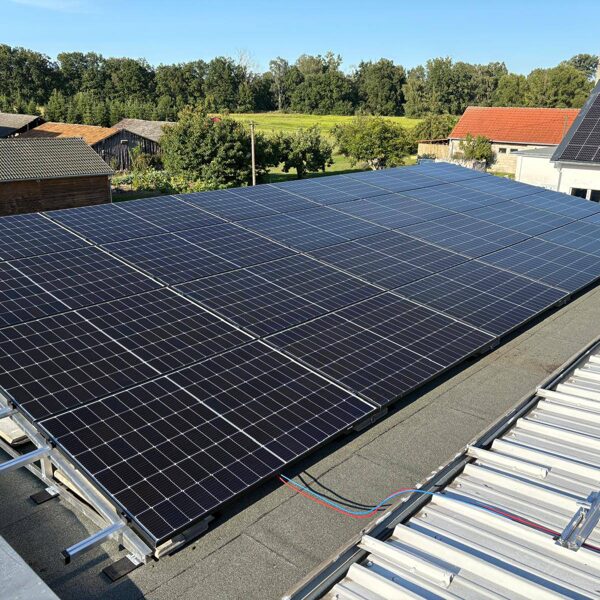

Projekt: Kummerbach

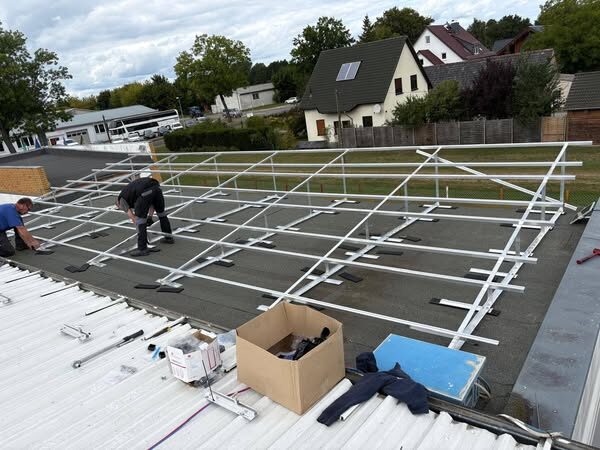

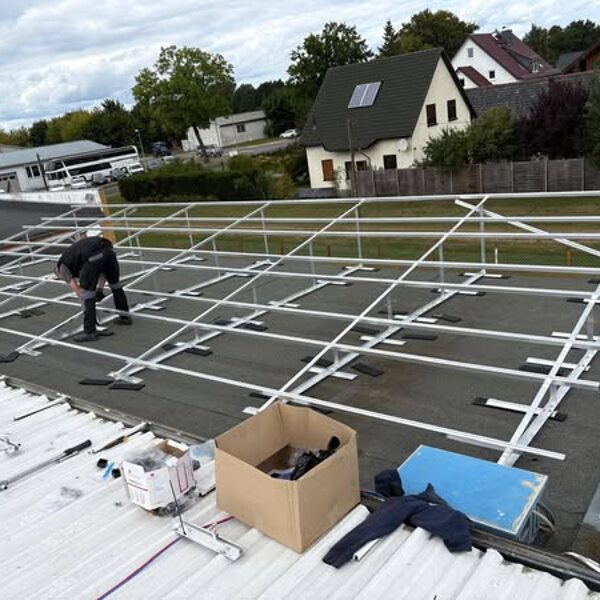

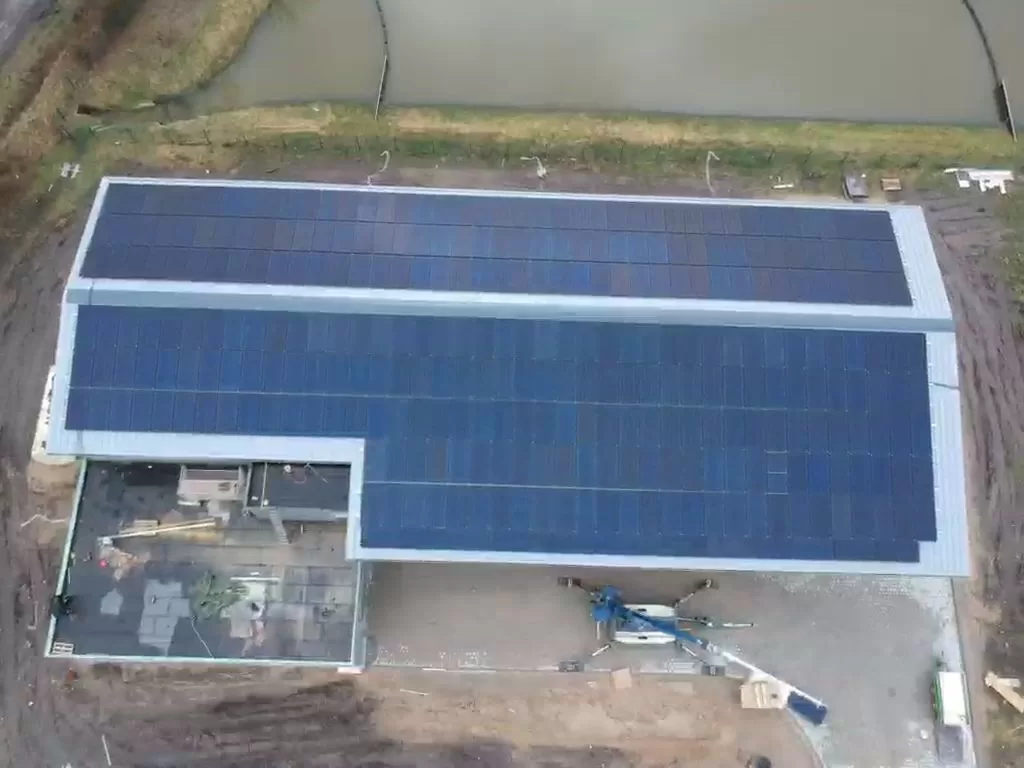

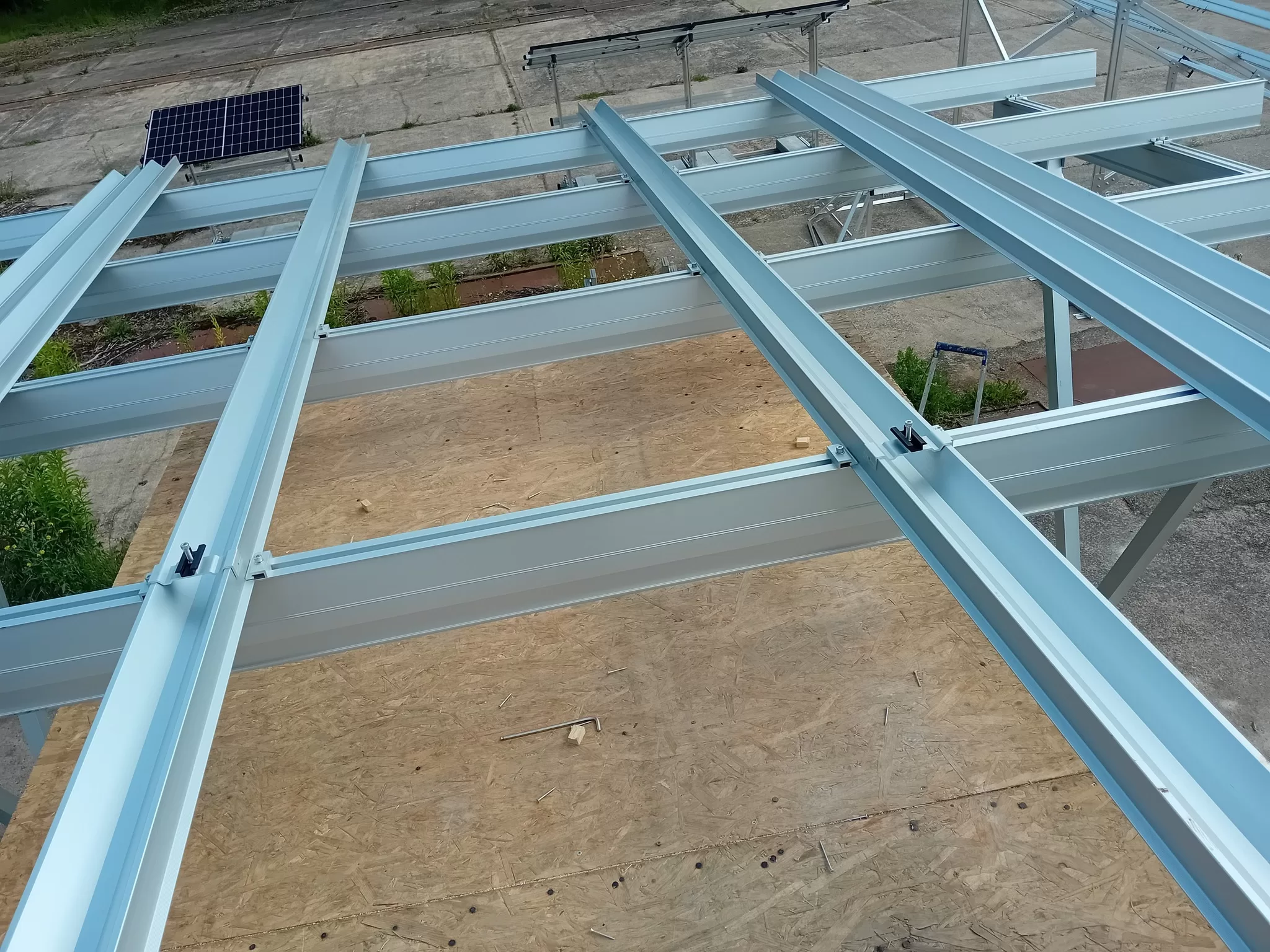

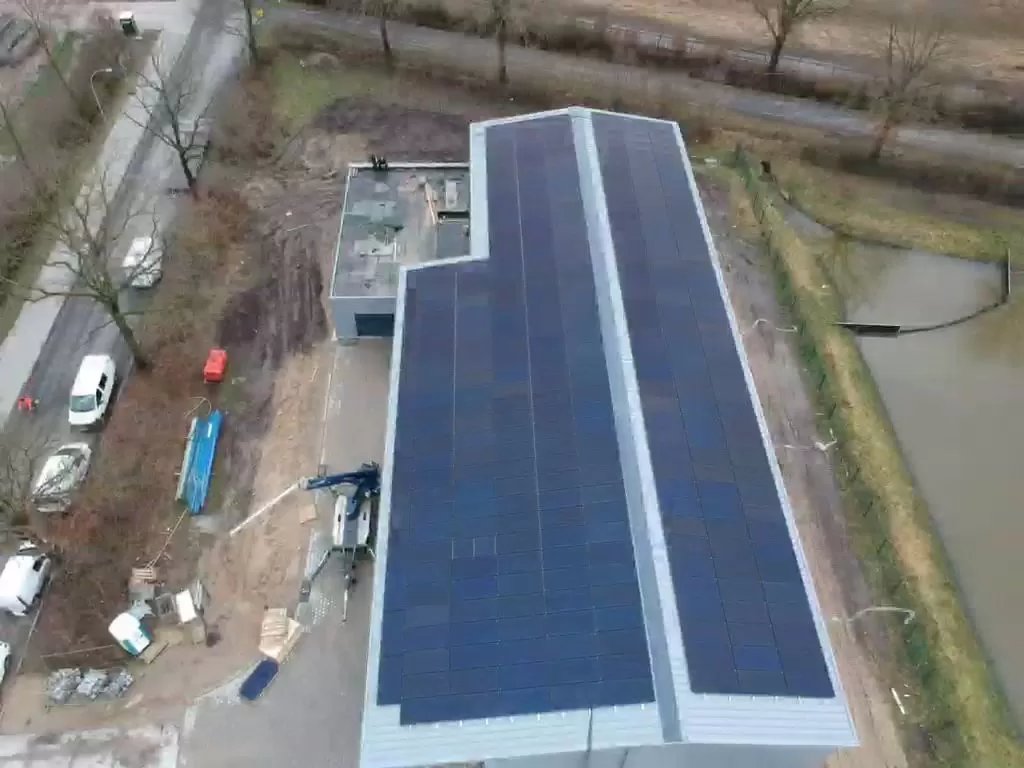

Untergrund: Trapezblechdach/Sandwichbauweise

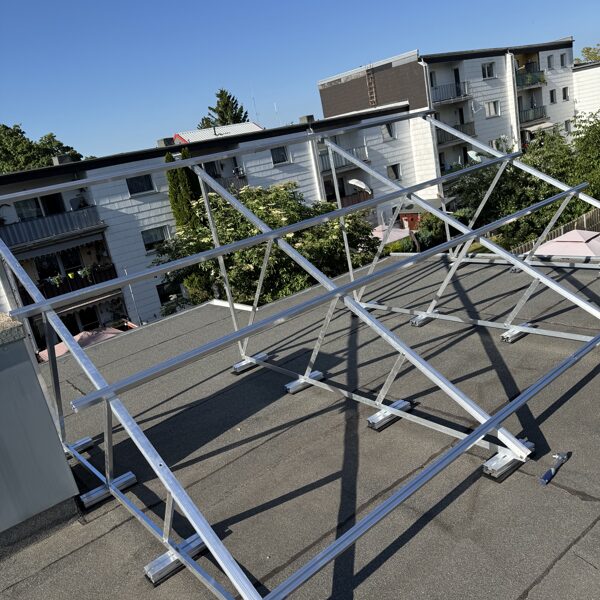

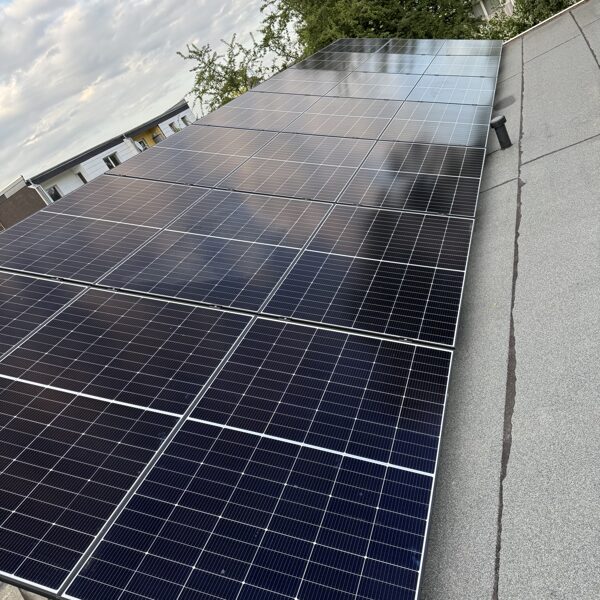

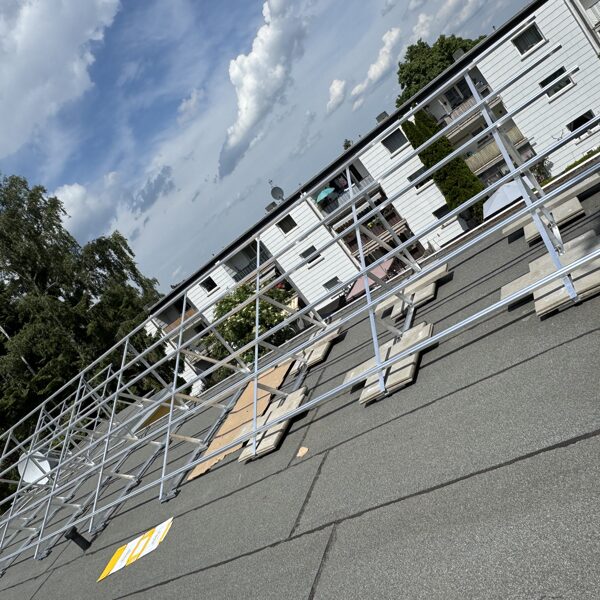

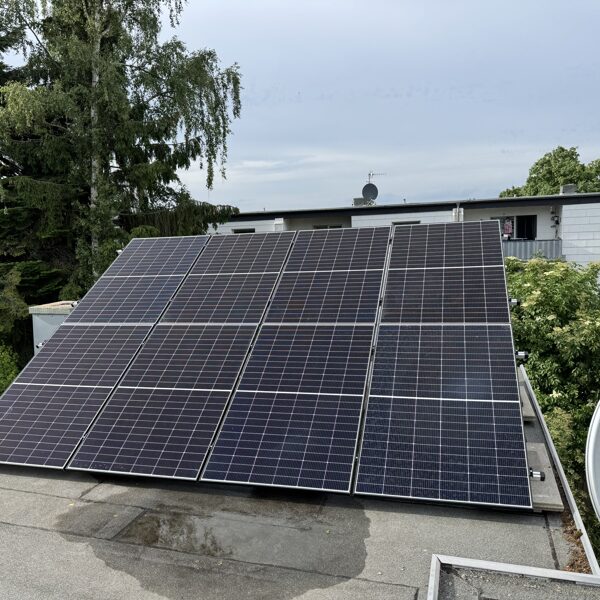

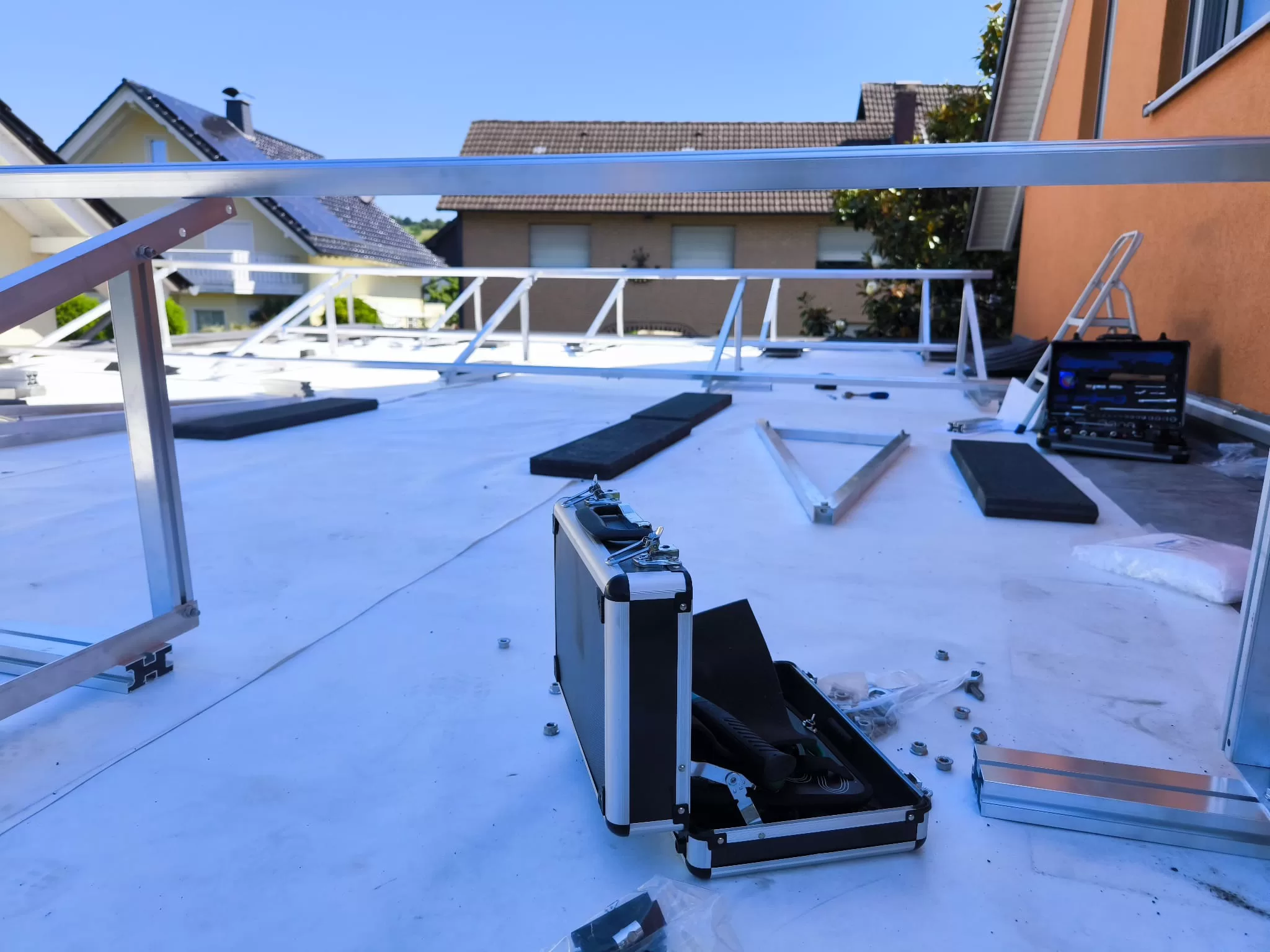

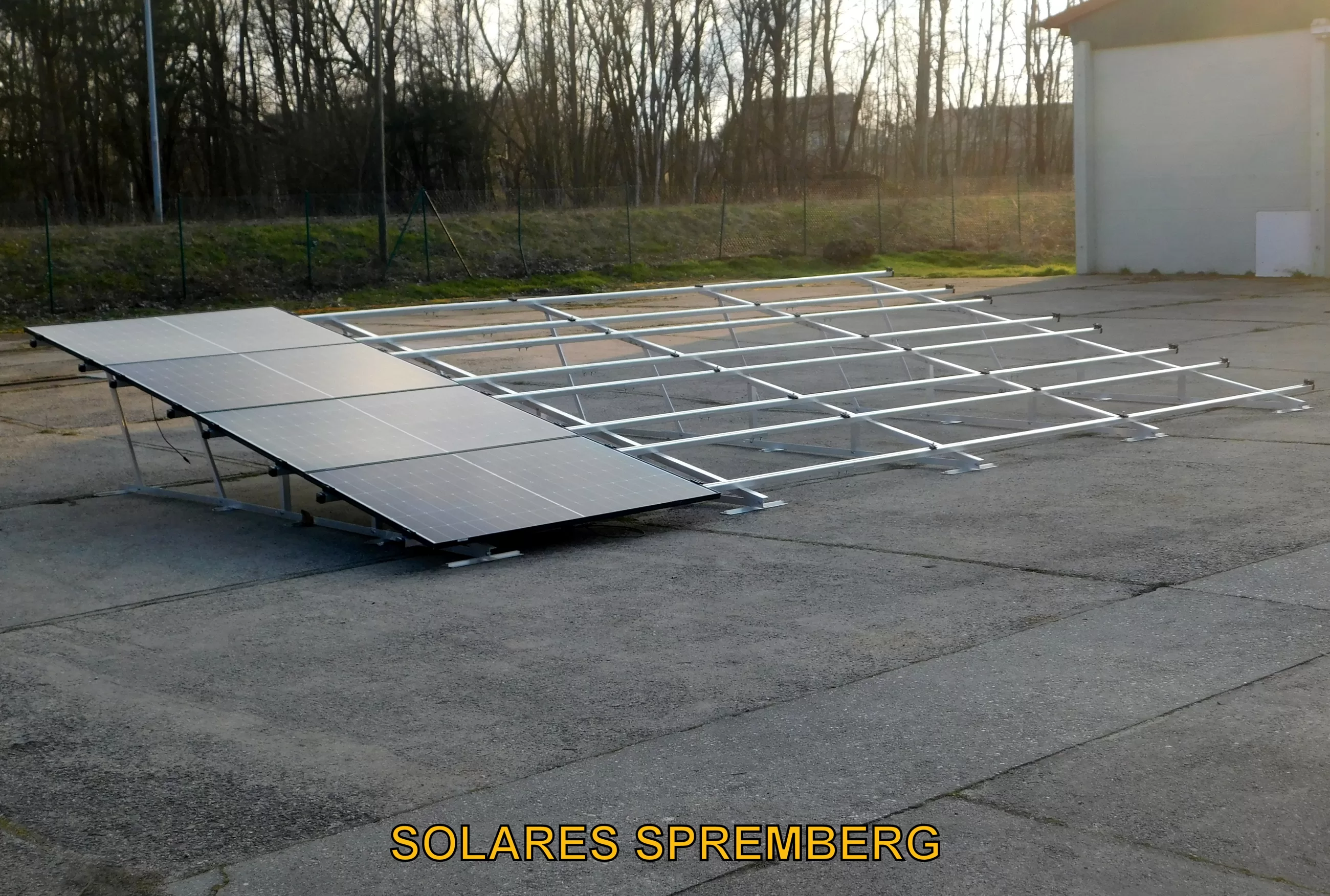

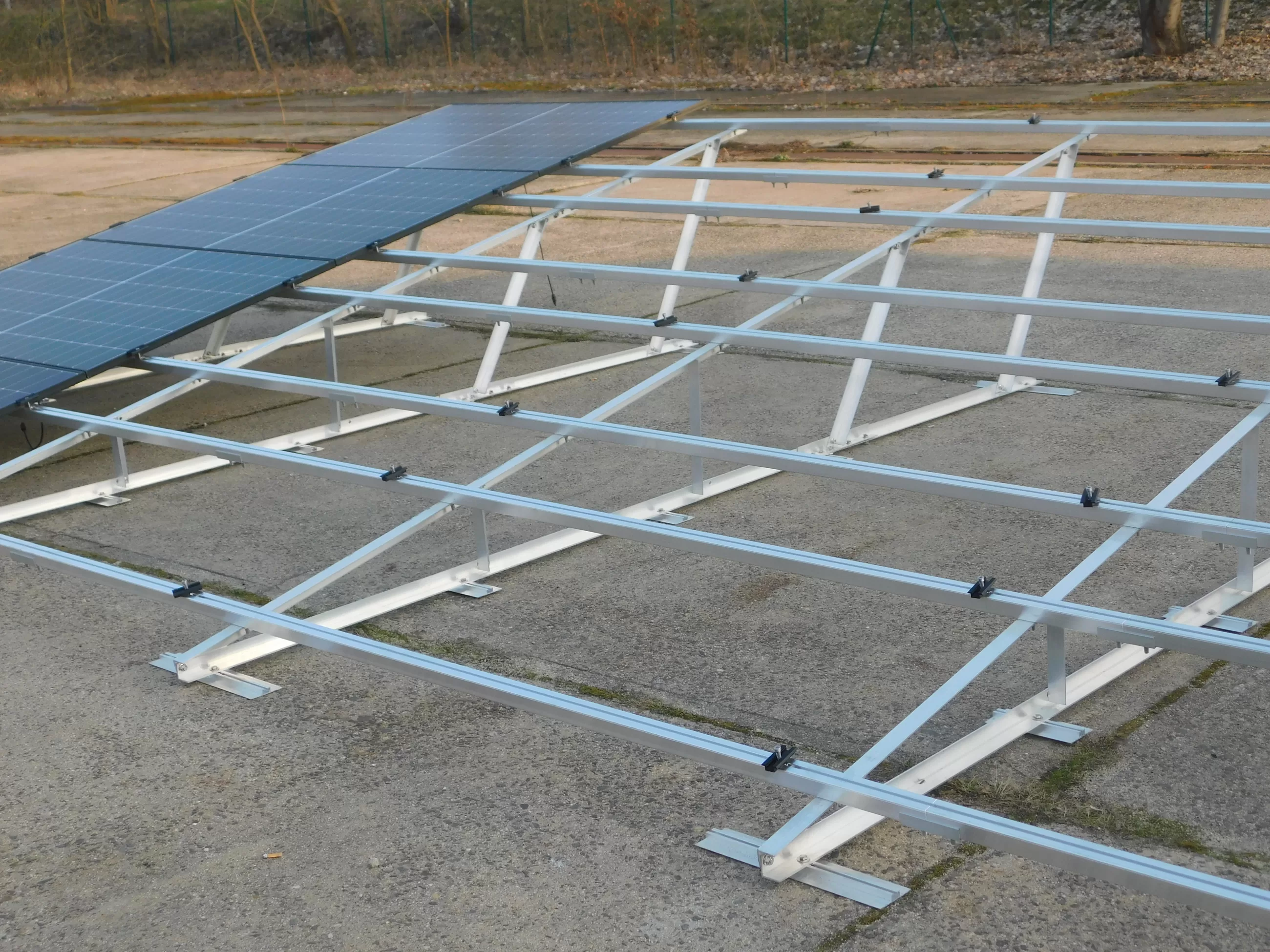

Untergrund: Bitumdach / Aufständerung X horizontal

313x 450 Watt Module / 24kg = 140Kw Gesamtleistung / 7,5t

Die wesentlichen Komponenten im Detail:
