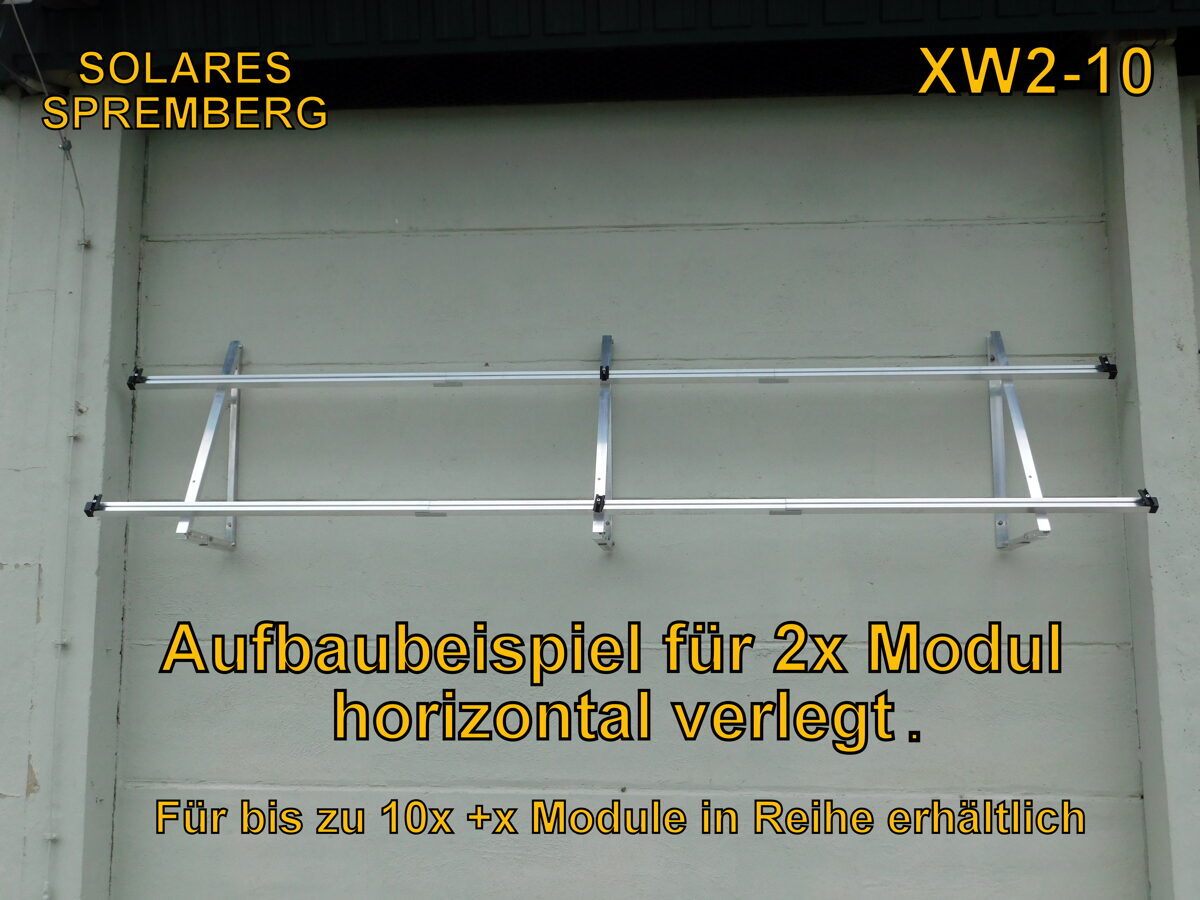

Komplettlösung Fassade für 4x Modul horizontal / quer XW4 für Mauerwerk 10-30 Grad fest o. flexibel

Komplettlösung Fassade für 4x Module horizontal, zur Klemmung auf der kurzen Modulseite

Extrem stabil, für höchste Windlasten konzipiert

Perfekt geeignet für auch brüchiges Mauerwerg oder Natursteinwände

Wahlweiße in den festen Winkeln 10, 20, oder 30 Grad oder mit dauerhaft flexibler Stütze mit 18-30 Grad

Material: Aluminium 40x40x4mm

Verschraubung M10

Variante: 18-30 Grad (flexibel)

Variante: 10-40 Grad (fest)

Anschlagseite Fassade mit EPDM Dichtung von Würth

Verschraubung:

pro Basisdreick 1x Verschraubung für Mauerwerk bestehend aus

2x  Fixanker für hohe Lasten in gerissenem und ungerissenem Mauerwerk von Würth

(Zulassung: ETA-99/0011)

Dübeldurchmesser: M10

Bohrernenndurchmesser: 10mm

Schlüsselweite: 17mm

Material: Edelstahl A4

Drehmoment beim Verankern: 25Nm

Dübellänge: 90mm

! ! ! Bei Fragen oder nötigen Sonderanfertigungen bitte vorm bestellen Kontakt aufnehmen und beraten lassen ! ! !

• 8x1830mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
• 6x Profilverbinder L1 (5teilig)
• 4x Endkappen aus UV beständigen Kunststoff
• 5x Basisdreieck X 10, 18, 20, 25, 30 Grad flexibel o. fest
• 4x  Endklemmen  (3teilig)
• 6x Mittelklemme (3teilig)

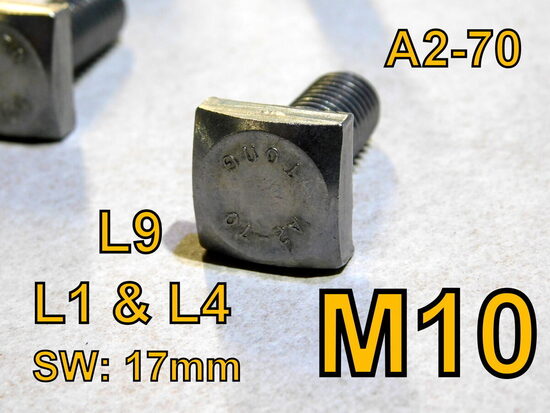

• 10x Vierkantschraube M10x25
• 10x Flanschmutter mit Sperrverzahnung M10
• 10x Fix Anker M10x90 von Würth

Die weiteren Komponenten im Detail:

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)

Obere Anbindung: Nut 8

Untere Anbindung: Nut 10

Material: Edelstahl

Festigkeitsklasse A2-70

Material: Aluminium (blank)

Maße: 40x40x4mm

-----------------------------------------------------------------------------------------------
