Komplettlösung Fassade für 7x Modul vertikal / hochkant / schwere Ausführung / XLW7 für Mauerwerk gedämmt u. ungedämmt 10-40 Grad fest o. flexibel

€730.00

Variante Basisdreieck

Farbe & Größe der Modulklemmen

Wandbefestigung

In den Warenkorb

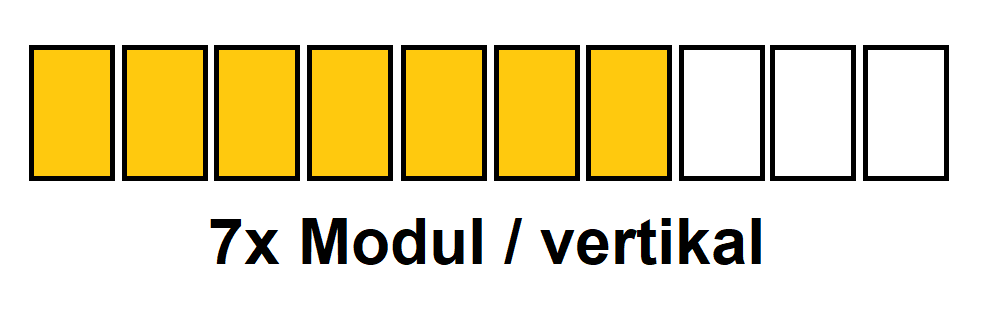

Fassadenlösung XLW7 / schwere Ausführung für extreme Wind.- & Schneelasten wahlweise mit Wandbefestigung für festes, brüchiges, und gedämmtes Mauerwerk oder aber Holzunterkonstruktion mit Bauzulassung (ETA). Für 7x PV-Modul in Reihe hochkant / vertikal verlegt / zur Klemmung auf der langen Modulseite / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich

Montagebeispiel mit 16xPV-Modul in Reihe an unseren Hauptlager in Spremberg

Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm

Materialstärke 40x40x4mm

Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad

Die Basisdreiecke werden vormontiert geliefert

Maximales Modulmaß 1800x1150mm / Gewicht bis zu 24kg +x

Varianten Basisdreieck:

Variante 15-35 Grad (flexibel)

Variante 10-40 Grad (fest)

Die Basisdreiecke werden vormontiert geliefert

Die Anschlagseite der Basisdreiecke hat eine vollflächige EPDM -Beschichtung als Bautenschutz

Varianten Wandbefestigung:

16x M10x90 Fix Anker Edelstahl A4-80 / für festes und brüchiges Mauerwerk

(max. Drehmoment 25Nm)

16x Stockschraube (5teilig) für Holzunterkonstruktionen

Größe: M10x200mm
Material: Edelstahl A2
Gesamtlänge: :200mm
Länge metrisches Gewinde: 125mm
Antrieb: Schlüsselweite 7mm

16x Abstandsmontagesystem AMO^®-Therm
+ Netzdübel / für gedämmte Fassaden

(zum einkleben der Gewindestangen empfehlen wir beko / Injektionsmörtel aus unseren Sortiment)

Das Set besteht aus folgenden Teilen für 7x PV Module

8x 1830mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
2x 1100mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
8x Profilverbinder (5teilig)
4x Endkappen aus UV beständigen Kunststoff
8x Basisdreieck L 10-40 Grad fest o. flexibel
4x Endklemme (nach Wahl)
12x Mittelklemme (nach Wahl)
16x M10x25 Vierkantschraube
16x M10 Flanschmutter aus Edelstahl
16x Wandbefestigung (nach Wahl)

Die weiteren Komponenten im Detail:

Modulklemmen

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

max. Drehmoment 12Nm

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
