Komplettlösung Fassade für 6x Modul vertikal / hochkant / schwere Ausführung / XLW6 für Mauerwerk gedämmt u. ungedämmt 10-40 Grad fest o. flexibel

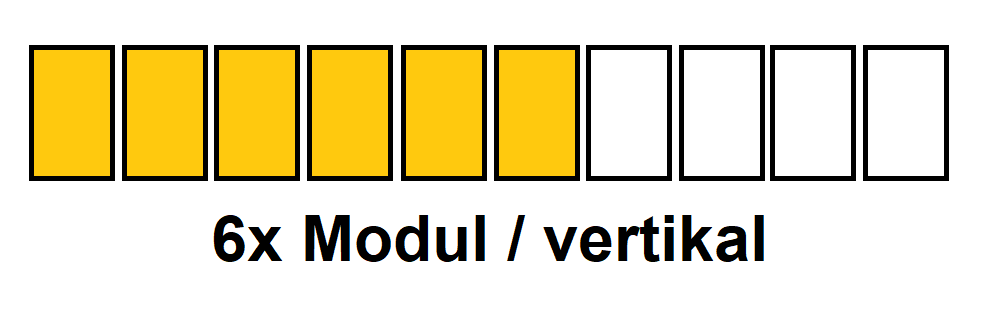

Fassadenlösung XLW6 / schwere Ausführung für extreme Wind.- & Schneelasten wahlweise mit Wandbefestigung für festes, brüchiges, und gedämmtes Mauerwerk oder aber Holzunterkonstruktion mit Bauzulassung (ETA). Für 6x PV-Modul in Reihe hochkant / vertikal verlegt / zur Klemmung auf der langen Modulseite / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich

Montagebeispiel mit 16xPV-Modul in Reihe an unseren Hauptlager in Spremberg

Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm

Materialstärke 40x40x4mm

Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad

Varianten Basisdreieck:

Die Anschlagseite der Basisdreiecke hat eine vollflächige EPDM -Beschichtung als Bautenschutz

Varianten Wandbefestigung:

14x M10x90 Fix Anker Edelstahl A4-80 / für festes und brüchiges Mauerwerk

(max. Drehmoment 25Nm)

14x Stockschraube (5teilig) für Holzunterkonstruktionen

14x Abstandsmontagesystem AMO^®-Therm
+ Netzdübel / für gedämmte Fassaden

(zum einkleben der Gewindestangen empfehlen wir beko / Injektionsmörtel aus unseren Sortiment)

Das Set besteht aus folgenden Teilen für 6x PV Module

Die weiteren Komponenten im Detail:

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

max. Drehmoment 12Nm

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)

Obere Anbindung: Nut 8

Untere Anbindung: Nut 10

Material: Edelstahl

Festigkeitsklasse A2-70

Material: Aluminium (blank)

Maße: 40x40x4mm

-----------------------------------------------------------------------------------------------
