Komplettlösung Fassade für 2x Modul vertikal / hochkant / schwere Ausführung / XLW2 für Mauerwerk gedämmt u. ungedämmt 10-40 Grad fest o. flexibel

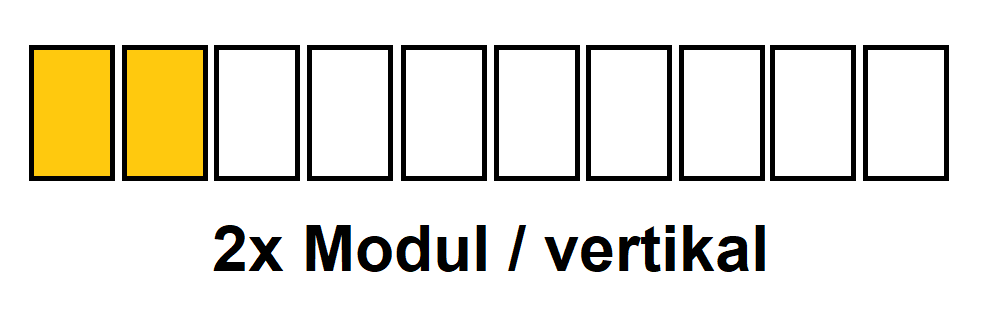

Fassadenlösung XLW2 / schwere Ausführung für extreme Wind.- & Schneelasten wahlweise mit Wandbefestigung für festes, brüchiges, und gedämmtes Mauerwerk oder aber Holzunterkonstruktion mit Bauzulassung (ETA). Für 2x PV-Modul in Reihe hochkant / vertikal verlegt / zur Klemmung auf der langen Modulseite / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich
Montagebeispiel mit 16xPV-Modul in Reihe an unseren Hauptlager in Spremberg
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad
Varianten Basisdreieck:
Variante 15-35 Grad (flexibel)
Variante 10-40 Grad (fest)
Die Anschlagseite der Basisdreiecke hat eine vollflächige EPDM -Beschichtung als Bautenschutz
Varianten Wandbefestigung:

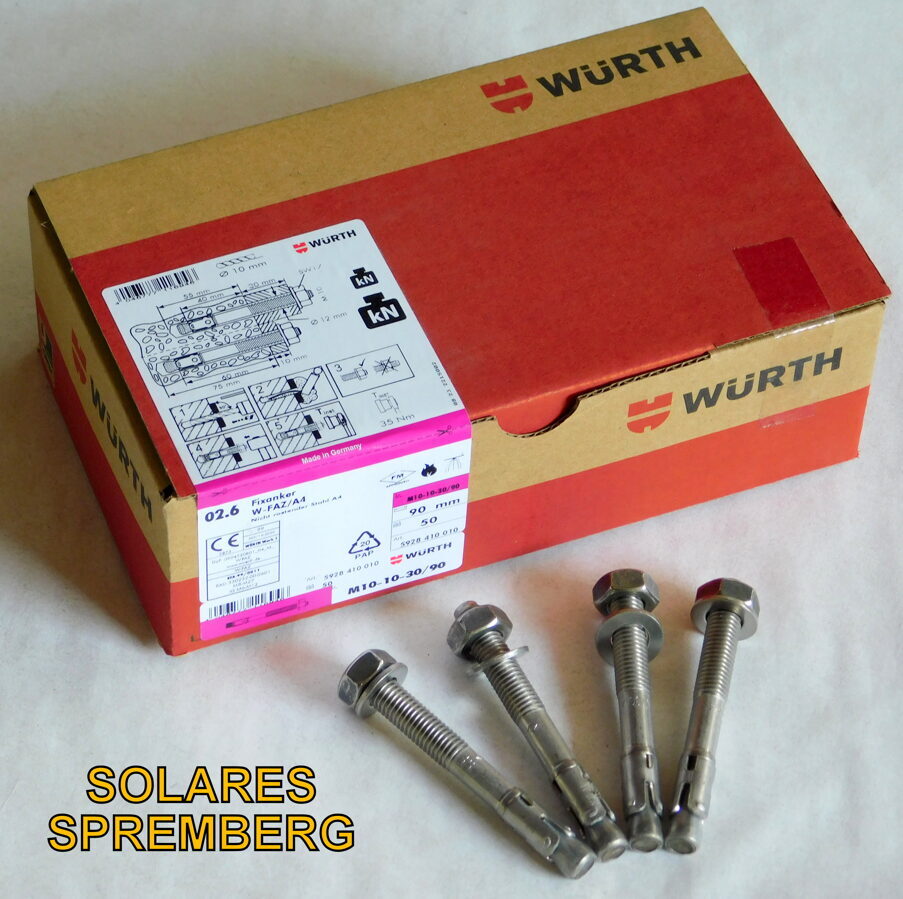

6x M10x90 Fix Anker Edelstahl A4-80 / für festes und brüchiges Mauerwerk
(max. Drehmoment 25Nm)

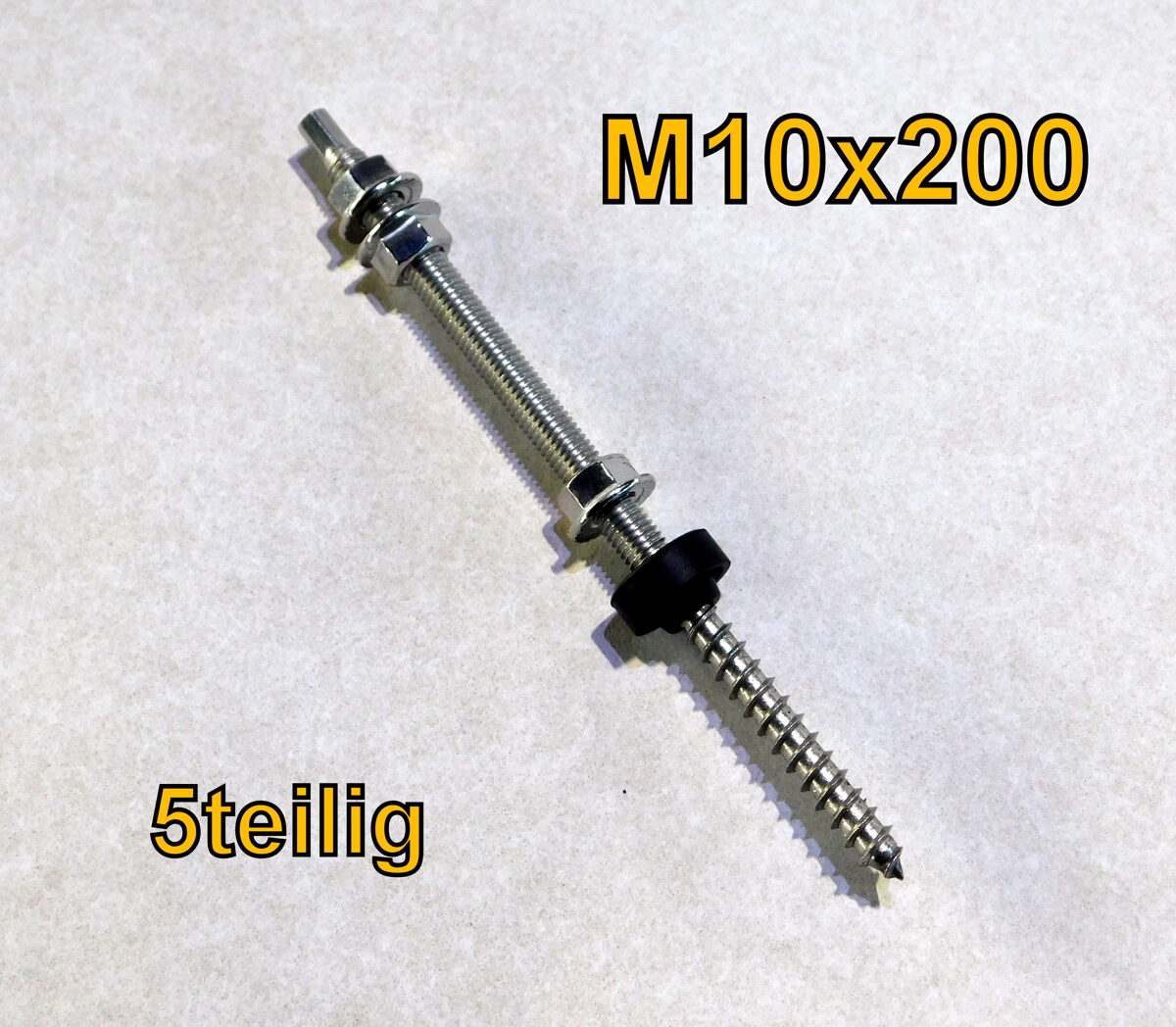

6x Stockschraube (5teilig) für Holzunterkonstruktionen
Material: Edelstahl A2
Gesamtlänge: :200mm
Länge metrisches Gewinde: 125mm
Antrieb: Schlüsselweite 7mm

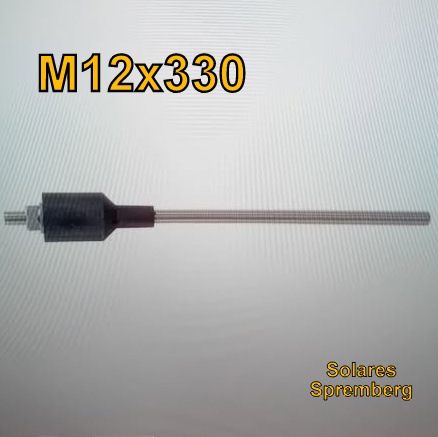

6x Abstandsmontagesystem AMO®-Therm
+ Netzdübel / für gedämmte Fassaden

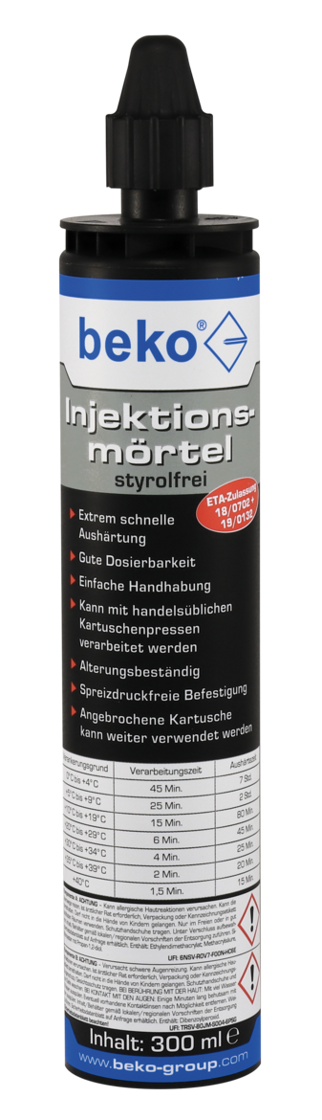

(zum einkleben der Gewindestangen empfehlen wir beko / Injektionsmörtel aus unseren Sortiment)
Das Set besteht aus folgenden Teilen für 2x PV Module
2x1000mm Montageprofil L1 40x40 mit Doppelnut M8 u. M10 aus Aluminium
2x Profilverbinder (5teilig)
4x Endkappen aus UV beständigen Kunststoff
3x Basisdreieck L 10-40 Grad fest o. flexibel
4x Endklemme (nach Wahl)
2x Mittelklemme (nach Wahl)
6x M10x25 Vierkantschraube
6x M10 Flanschmutter aus Edelstahl
6x Wandbefestigung (nach Wahl)
Die weiteren Komponenten im Detail:
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
max. Drehmoment 12Nm
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L1 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
-----------------------------------------------------------------------------------------------
Entwickelt & Produziert in Spremberg,
Individuelle Sonderanfertigungen möglich
Weitere Infos auf Anfrage
