Komplettlösung Fassade für 10x Modul vertikal / hochkant XLW10 für Mauerwerk 10-35 Grad fest o. flexibel

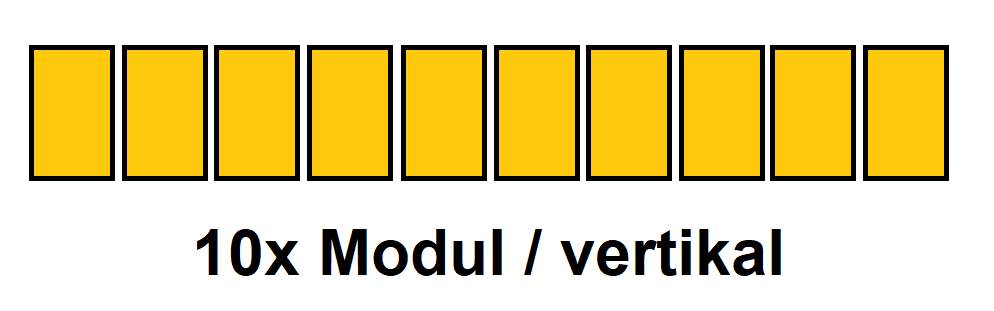

Komplettlösung Fassade für 10x Module vertikal
Montagebeispiel mit 16xPV-Modul in Reihe an unseren Hauptlager in Spremberg
Extrem stabil, für höchste Windlasten konzipiert
Perfekt geeignet für auch brüchiges Mauerwerg oder Natursteinwände
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
Wahlweiße in den Öffnungswinkeln 10, 20, oder 30 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad wie oben abgebildet
Anschlagseite Fassade mit EPDM Dichtung von Würth
Verschraubung:
pro Basisdreick 1x Verschraubung für Mauerwerk bestehend aus
2x Fixanker für hohe Lasten in gerissenem und ungerissenem Mauerwerk von Würth
(Zulassung: ETA-99/0011)
Dübeldurchmesser: M10
Bohrernenndurchmesser: 10mm
Schlüsselweite: 17mm
Material: Edelstahl A4
Drehmoment beim Verankern: 25Nm
Dübellänge: 90mm
Maximales Modulmaß:
1800x1170mm / Gewicht bis zu 24kg pro Modul
! ! ! Bei Fragen oder nötigen Sonderanfertigungen bitte vorm bestellen Kontakt aufnehmen und beraten lassen ! ! !
- 12x2000mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
- 10x Profilverbinder (5teilig) L1
- 4x Endkappen aus UV beständigen Kunststoff
- 11x flexibles Basisdreieck XL 10-35 Grad fest o. flexibel
- 4x Endklemme (nach Wahl)
- 18x Mittelklemme (nach Wahl)
- 22x M10x25 Vierkantschraube
- 22x M10 Flanschmutter
Die weiteren Komponenten im Detail:
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L1 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
-----------------------------------------------------------------------------------------------
Entwickelt in Spremberg,
Produziert in Bad Muskau
100% made in germany
