Komplettlösung Fassade für 2x Modul vertikal / hochkant / schwere Ausführung / XXLW2000+2 für Mauerwerk gedämmt u. ungedämmt 10-40 Grad fest 500-690 Watt Module

€185.00

Variante Basisdreieck

Farbe & Größe der Modulklemmen

Wandbefestigung

In den Warenkorb

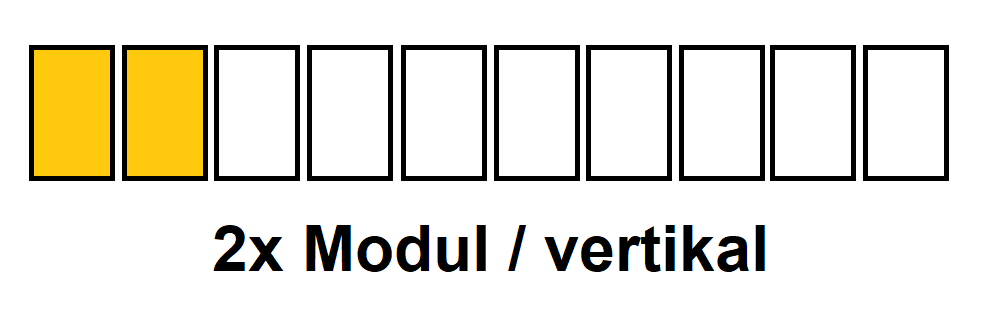

Fassadenlösung XXLW2 / Schwere Ausführung für Module mit 500-690 Watt und einen Gewicht bis 40kg wahlweise mit Wandbefestigung für festes, brüchiges, gedämmtes Mauerwerk oder aber Holzunterkonstruktion. Für 2x PV-Modul in Reihe hochkant / vertikal verlegt / zur Klemmung auf der langen Modulseite / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich

Montagebeispiel mit 3xPV-Modul in Reihe an unseren Hauptlager in Spremberg

Maße Basisdreieck: Schenkel1 =1950mm / Schenkel2 =1800mm

Materialstärke 40x40x4mm

Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich

Die Basisdreiecke werden vormontiert geliefert

Maximales Modulmaß 2300x1150mm / Gewicht bis zu 40kg +x

Individuelle Sonderanfertigungen auf Anfrage möglich

Basisdreieck:

Variante 10-40 Grad Öffnungswinkel (fest)

Die Basisdreiecke werden vormontiert geliefert

Die Anschlagseite der Basisdreiecke hat eine vollflächige EPDM -Beschichtung als Bautenschutz

Varianten Wandbefestigung:

6x M10x90 Fix Anker Edelstahl A4-80 / für festes und brüchiges Mauerwerk

(Zulassung: ETA-99/0011)
Dübeldurchmesser: M10x90
Bohrernenndurchmesser: 10mm
Schlüsselweite: 17mm
Material: Edelstahl A4
Drehmoment beim Verankern: 25Nm
Dübellänge: 90mm

6x Stockschraube (5teilig) + Dübel

Größe: M10x200mm
Material: Edelstahl A2
Gesamtlänge: :200mm
Länge metrisches Gewinde: 125mm
Antrieb: Schlüsselweite 7mm

6x Abstandsmontagesystem AMO^®-Therm + Netzdübel

Hochtragfähiges Abstandsmontagesystem mit thermischer Trennung auf gedämmten und ungedämmten Untergründen. Mit vorkonfektionierter Gewindestange aus verzinktem Stahl

Anschlussgewinde: M12
Werkstoff Anschlussgewinde: Edelstahl A4
Werkstoff Gewindestange: Stahl
Oberfläche Gewindestange: Verzinkt

(zum einkleben der Gewindestangen empfehlen wir beko / Injektionsmörtel aus unseren Sortiment)

Das Set besteht aus folgenden Teilen für 2x PV Module

2x1400mm Montageprofil L1 40x40 blank
2x1000mm Montageprofil L1 40x40 blank
2x Profilverbinder XXL (9teilig)
4x Endkappen aus UV beständigen Kunststoff
2x Basisdreieck XXL 10-40 Grad fest
4x Endklemme (nach Wahl)
2x Mittelklemme (nach Wahl)
4x M10x25 Vierkantschraube
4x M10 Flanschmutter aus Edelstahl
6x Wandbefestigung (nach Wahl)

Die weiteren Komponenten im Detail:

Modulklemmen

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

max. Drehmoment 12Nm

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
