Komplettlösung Aufständerung für 4x Modul vertikal / hochkant XXL2000+/4 für Flachdach Bitumdach Trapezblechdach 10-40 Grad hochfest / 500-690 Watt

€447.00

Variante Basisdreieck

Farbe & Größe der Modulklemmen

Bodenbefestigung

In den Warenkorb

Aufständerung XXL2000+/ schwere Ausführung für extreme Wind.- & Schneelasten auf Flachdach, Bitumdach oder Trapezblechdach für 4x PV-Modul in Reihe hochkant / vertikal verlegt / speziell für Module mit 500-690Watt und einen Gewicht bis 40kg

Mit diesen System haben sie die Möglichkeit Module 500-690 Watt Module in den Dimensionen h=2400mm b=1300mm mit einen Gewicht bis zu 40kg/40GRAD vertikal in Reihe zu verlegen ohne dabei auf Stabilität verzichten zu müssen.

Extrem stabil, für hohe Windlasten konzipiert

Wählbar sind Öffnungswinkel mit 10°, 20°, 30° oder 40° Grad

Sonderwünsche werden gern entgegen genommen.

Aufbaubeispiel mit 6x 550 Watt Modulen in den Dimensionen 35x1150x2300mm / Gewicht: 29kg pro Modul

Das Set besteht für vier Module aus folgenden Teilen:

6x 1600mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
4x Profilverbinder (5teilig)
5x Basisdreieck XXL 10-40 Grad
15x Bodenbefestigung zum ballastieren oder verschrauben (wahlweise)
4x Endklemme (nach Wahl)
6x Mittelklemme (nach Wahl)
4x Endkappen aus UV beständigen Kunststoff
10x Vierkantschraube M10x25
10x Flanschmutter mit Sperrverzahnung M10

Varianten Basisdreieck:

Schenkel 1 =1800 / Schenkel 2=1975mm / Höhe=400mm

Schenkel 1 =1800 / Schenkel 2=1975mm / Höhe=720mm

Schenkel 1 =1800 / Schenkel 2=1975mm / Höhe=1200mm

Schenkel 1 =1800 / Schenkel 2=1975mm / Höhe=1600mm

Die Basisdreiecke werden vormontiert geliefert

Varianten zur Bodenbefestigung:

3x Ballstsschiene B1/30 pro Basisdreieck

40x80x300mm / ink. Verschraubung und Bautenschutzmatten

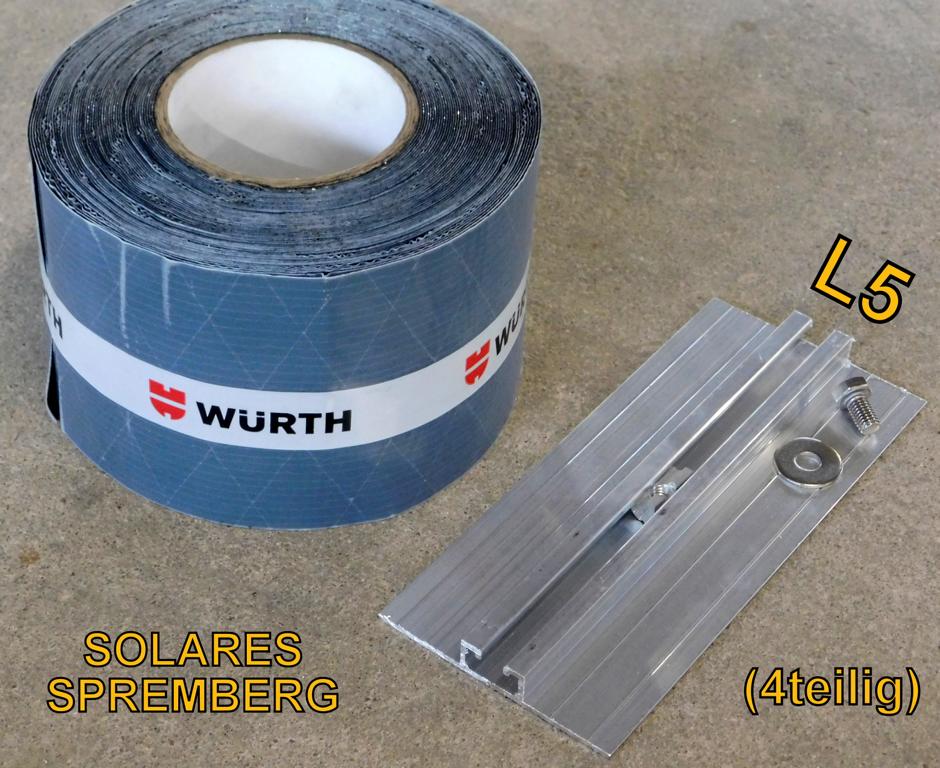

3x Montageschiene L5 pro Basisdreieck

16x100x200mm / ink. Verschraubung / EPDM beschichtet

3x Stockschraube M10x250 (8teilig) pro Basisdreieck

ink. Adapterblech & Verschraubung + EPDM Dichtung

Die weiteren Komponenten im Detail:

Modulklemmen

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
