Komplettlösung Ost/West Aufständerung für 6x Module vertikal / hochkant LX6 für Flachdach Kiesdach Gründach / 10-15 Grad fest
Ost/West Aufständerung LX6 auf Flachdach für 6x PV-Module / hochkant / vertikal verlegt zum Ballastieren ohne Durchdringung der Dachhaut / zur Klemmung auf der langen Modulseite
Extrem stabil, für höchste Wind.- & Schneelastenlasten konzipiert.
Dieses System vereint die Vorteile einer vertikalen Aufständerung mit denen einer klassischen Ost / West Aufständerung
Perfekt geeignet zum ballastieren ohne Beschädigung der Dachhaut
Das System kann in jeder Achse erweitert werden und so ihre Verfügbare Dachfläche optimal ausnutzen
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
In dem Öffnungswinkeln 10-15 Grad erhältlich / Sonderanfertigungen möglich
Die Basisdreiecke werden vormontiert geliefert
Maximales Modulmaß 1800x1150mm / Gewicht bis zu 24kg+x
(Aufbaubeispiel für 8x Module)

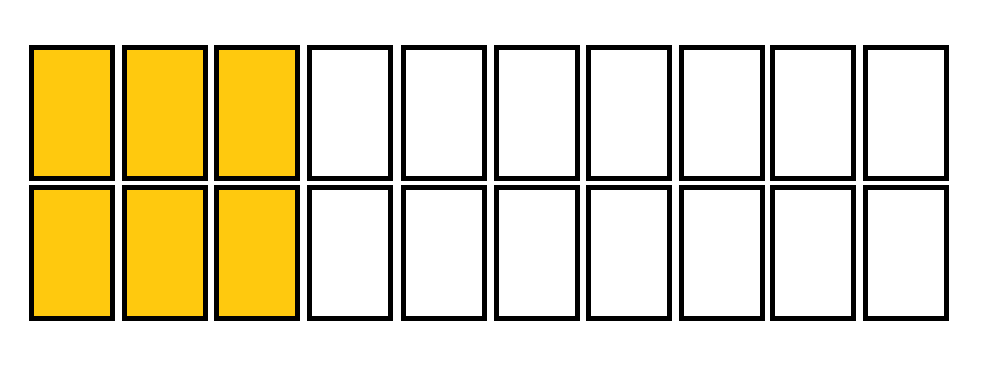

Das Set besteht für 6x Module aus folgenden Teilen:
6x Basisdreieck LX
8x 183mm Montageprofil L2
4x Profilverbinder XXL (9teilig) L2
12x Hammerkopfschraube M10x25 L2
12x Flanschmutter M10
8x Endklemme (nach Wahl)
8x Mittelklemme (nach Wahl)
8x Endkappe (schwarz)
3x 900mm Ballastschiene B1
6x 300mm Ballastschiene B1
12x Bautenschutzmatte 100x300x10mm
Die einzelnen Komponenten im Detail:
Ballstsschiene B1/30-90
ink. Verschraubung in M10x25 und Bautenschutzmatten
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
max. Drehmoment 12Nm
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L2 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
Profilverbinder XXL L2 (9teilig)
Material: Aluminium
Länge: 240mm
Verschraubung: 4x Hammerkopfschraube M10x25 SW17 / 4x Flanschmutter M10
-----------------------------------------------------------------------------------------------
Entwickelt in Spremberg,
Produziert in Spremberg
100% made in germany
Lieferung & Montage durch uns autorisierte Fachfirmen auf Anfrage möglich
Weitere Infos auf Anfrage
