Komplettlösung Ost/West Aufständerung für 4x Modul vertikal / hochkant LX4 für Flachdach / 12 Grad fest
Ost/West Aufständerung LX4 auf Flachdach für 4x PV-Module / hochkant / vertikal verlegt zur Ballastierung
stabil, für höchste Windlasten konzipiert
Perfekt geeignet zum ballastieren ohne Beschädigung der Dachhaut
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
In dem Öffnungswinkeln 12 Grad erhältlich
Die Basisdreiecke werden vormontiert geliefert
Maximales Modulmaß 1800x1150mm / Gewicht bis zu 24kg
Grundmaße der Aufständerung ohne Module H=1200mm B=2400mm L=3500mm
Das Set besteht aus folgenden Teilen:
2x Basisdreieck LX
4x 1400mm Montageprofil L1
4x 1000mm Montageprofil L1
4x Profilverbinder XXL (9teilig) L1/L4
16x Vierkantschraube M10x25 L1/L4
16x Flanschmutter M10
8x Endklemme (nach Wahl)
4x Mittelklemme (nach Wahl)
8x Endkappe (schwarz)
2x 900mm Ballastschiene B1
4x 300mm Ballastschiene B1
8x Bautenschutzmatte
100x300x10mm
Die einzelnen Komponenten im Detail:

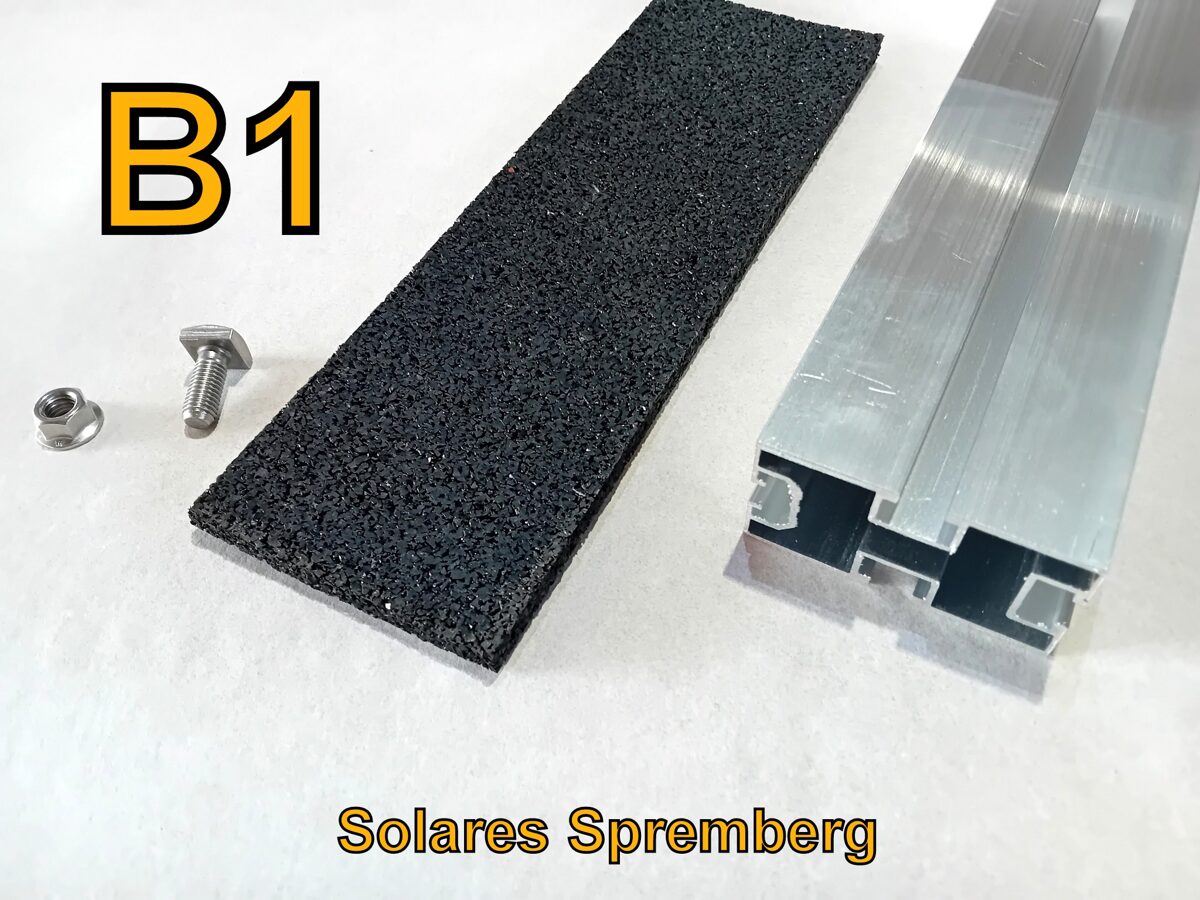

Ballstsschiene B1/30-90
ink. Verschraubung und Bautenschutzmatten
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L1 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
Profilverbinder L1/L4 (9teilig)
Material: Aluminium
Länge: 240mm
Verschraubung: 4x Vierkantschraube M10x25 SW17 / 4x Flanschmutter M10
-----------------------------------------------------------------------------------------------
Entwickelt in Spremberg,
Produziert in Bad Muskau
100% made in germany
Lieferung & Montage durch uns autorisierte Fachfirmen auf Anfrage möglich
Weitere Infos auf Anfrage
