Komplettlösung Schrägdach für 2x PV-Modul auf Ziegeldach Schieferdach Bitumdach Welldach Trapezblechdach / Z2 /vertikal verlegt / schwarz o. blank
Komplettlösung für 2x PV-Modul auf Schrägdach
Hochfester Montagesatz aus perfekt aufeinander abgestimmten Einzelkomponenten für 2x Modul vertikal verlegt zur Klemmung auf der langen Modulseite
Wahlweise mit Dachhaken für Schieferdach ; Biberschwanzziegel ; Trapezblechdach und Dachpfannen wie Harzer o. Frankfurter erhältlich und jetzt neu auch mit Schwerlastdachhaken für Module mit mit 25-40kg oder extremen Schnee.- u. Windverhältnissen.
Die Modulklemmen sind je nach Präferenz mit Nutenstein oder Klick Fix System für Module mit 28-50mm Dicke wählbar.
Als Montageschiene steht Ihnen unser Profil L1 (blank) oder L9 (schwarz) zur Auswahl
Maximales Modulmaß 2300x1150mm / Gewicht bis zu 40kg
Individuelle Sonderanfertigung auf Anfrage möglich ! ! !
Das Set besteht aus:
- 2x 140cm Montageschiene L1 oder L9 40x40 mit Doppelnut M8 u. M10 nach Wahl
- 2x 100cm Montageschiene L1 oder L9 40x40 mit Doppelnut M8 u. M10 nach Wahl
- 2x Profilverbinder (5teilig)
- 4x Endkappen schwarz aus UV-beständigen Kunststoff
- 7x Kabelclip Alpha schwarz aus UV-beständigen Kunststoff
- 6x Dachbefestigung aus Edelstahl nach Wahl
- 12x Tellerkopfschraube 8,0x80 aus Edelstahl
- 6x Vierkantschraube M10x25 aus Edelstahl
- 6x Sechskantmuttern mit Flansch und Sperrverzahnung aus Edelstahl
- 4x Endklemme nach Wahl
- 2x Mittelklemme nach Wahl
DIE DACHHAKEN IM DETAIL:
Dachhaken für Dachpfannen
IDEAL GEEIGNET FÜR FRANKFURTER.- O. HARZER PFANNE
Material: Edelstahl A2
Materialstärke: 5mm
Gewicht: 744g pro Stück
Maximal möglicher Abstand von Sparen bis Profil beträgt 140mm
Dachhaken für Biberschwanzziegel
DIESE DACHHAKEN SIND FÜR BIBERSCHWANZZIEGELDACH VERWENDBAR
Material: Edelstahl A2
(flexibel)
Materialstärke: 5mm
Länge: 300mm Breite 32mm Höhe: 120-150mm verstellbar
Gewicht pro Stück: 555g
Dachhaken für Schiefer.- & Bitumdach
Materialstärke: 5mm
Länge: 260mm Breite 30mm Höhe: 75-105mm verstellbar
Gewicht pro Stück: 480g
Dachhaken für Schwerlasten
und für Module mit 25-40kg Gewicht und 2-3 qm2 Fläche
Materialstärke: 7mm
Gewicht: 1190g pro Stück

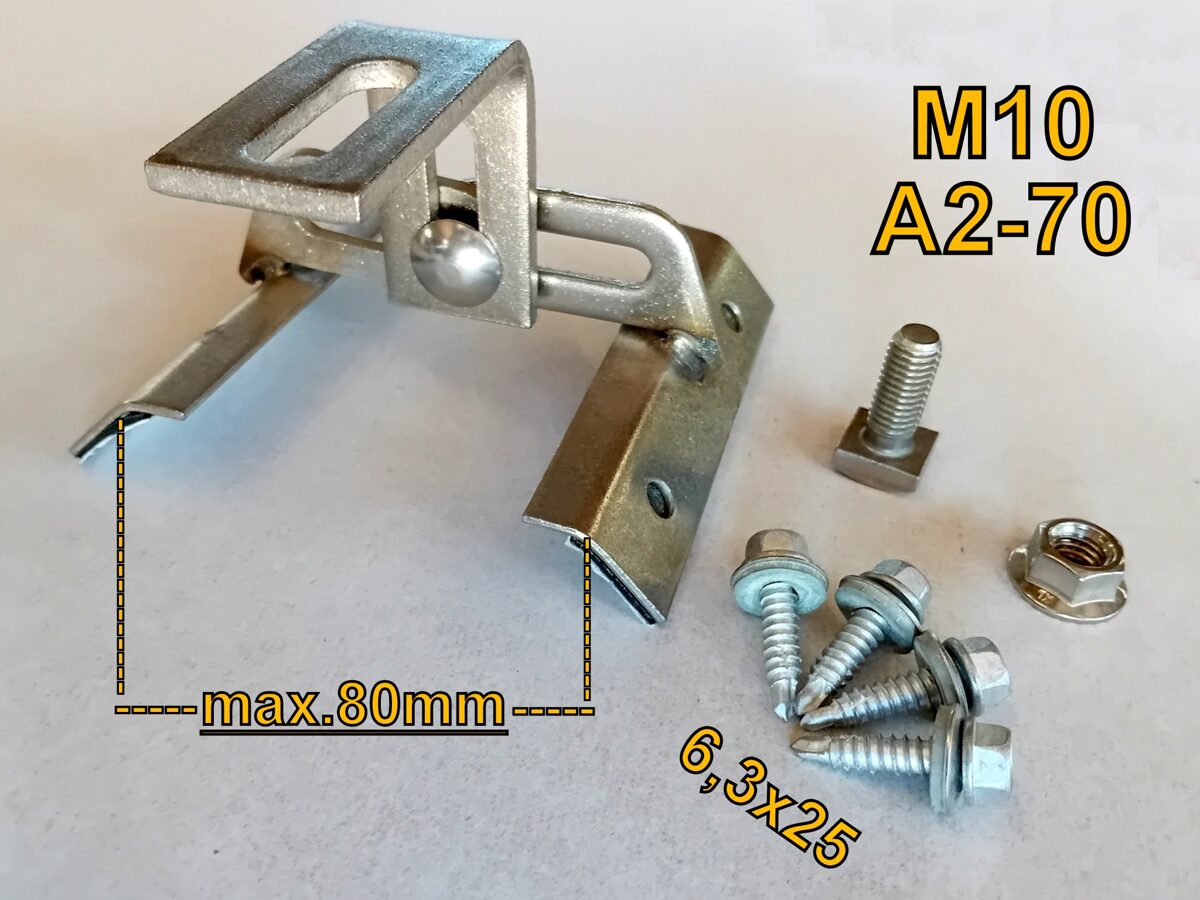

Dachhaken für Trapezblechdach
Materialstärke: 4-5 mm
verstellbar, aus Edelstahl A2 inkl. eingeklebten EPDM-Gummis,
Aufnahme für M10 Vierkantschraube
ink. selbst schneidenden Verschraubung für Stahlunterkonstruktion & Sandwichplatten
Stockschrauben 8teilig
Größe: M10x250mm
Material: Edelstahl A2-70
Gesamtlänge: :250mm
Länge metrisches Gewinde: 165mm
Antrieb: Schlüsselweite 7mm
ink. EPDM-Dichtung
+
Adapterplatte: 80x30x4mm
Vierkantschraube L1 L4 : H=6,5mm B=17x17mm
Flanschmutter: M10
DIE MODULKLEMMEN IM DETAIL:
Modulklemmen mit Nutenstein
Schnellbausystem
vormontiert inkl. Schraube und Nutenstein
Klemmenlänge 70 mm
Der Nutenstein ist an jeder Stelle des Profils einschwenkbar, muss aber vor der Montage von der Klemme gelöst werden
maximales Drehmoment 12Nm
Modulklemmen mit Klick Fix Baustein
Schnellbausystem
vormontiert inkl. Feder, Schraube und Klickbaustein
Klemmenlänge 70 mm
Der Klick Fix Baustein ist an jeder Stelle des Profils einschwenkbar, die Modulklemme kann direkt montiert werden.
maximales Drehmoment 10Nm
DIE 40x40 MONTAGESCHIENEN IM DETAIL:
L1 blank
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
L9 schwarz
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
DIE WEITEREN KOMPONENTEN IM DETAIL:
Profilverbinder L1 (5teilig)
Material: Aluminium
Länge: 120mm
Verschraubung: 2x Vierkantschraube M10x25 SW17 / 2x Flanschmutter M10
(Wird passend zur gewählten Profiloberfläche geliefert)
Kabelclip Alpha
Material: Polypropylen
UV-beständig: ja
Innendurchmesser: d=12-15mm
__________________________________________________________
Preis ink. Versand innerhalb Deutschlands & Österreich
5% Sofortrabatt für Gewerbetreibende & Wiederverkäufer
5% Sofortrabatt bei kostenloser Selbstabholung
Hergestellt & konfektioniert in der Lausitz
Weitere Infos auf Anfrage
