Komplettlösung für 6x PV-Modul auf Trapezblechdach / vertikal / horizontal / Sicke zu Sicke / Kurzschiene H=60mm B=90mm L=100-400mm
Komplettlösung für 6x PV-Modul auf Trapezblechdach / Sicke zu Sicke / vertikal oder horizontal verlegt / zur Klemmung auf der langen oder kurzen Modulseite mit 60mm Höhe zur besseren Hinterlüftung
wahlweiße inklusive hochwertiger Verschraubung mit Bauzulassung, kein vorbohren nötig
Das Set besteht für 6x Module aus:
- 14x Montageschiene L8 mit Nutensteinkanal, Bodenbreite 90mm, Gesamthöhe 60mm, Länge 100-500mm Unterseite vollflächig beschichtet mit EPDM Dichtband
- 4x Endklemme (wahlweise)
- 10x Mittelklemme (wahlweise)
- 56x Bohrschraube (wahlweise)
Die einzelnen Komponenten im Detail:

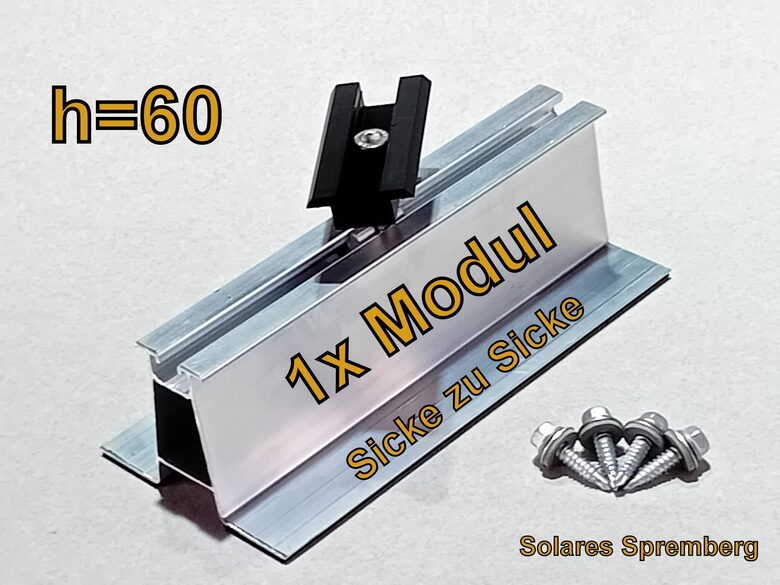

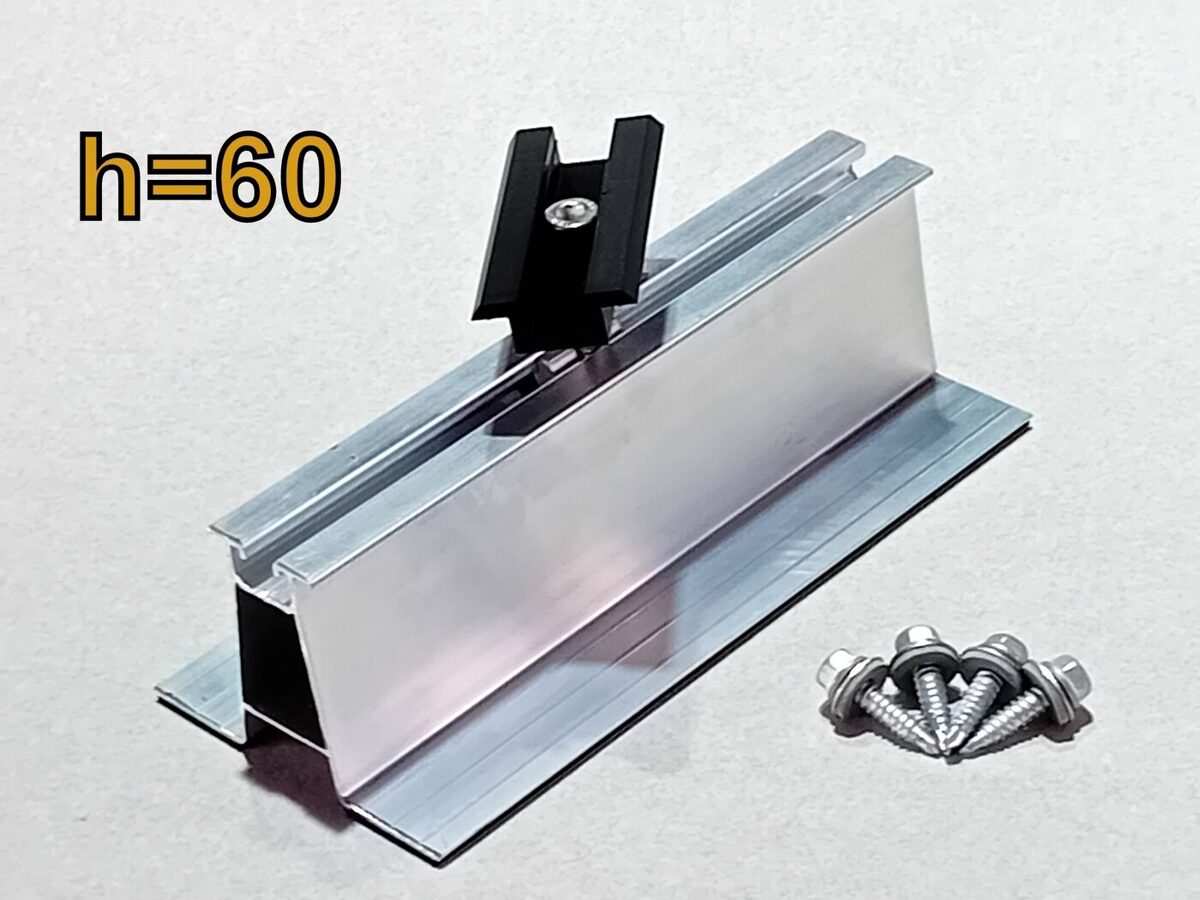

Kurzschiene L8 zum direkten verschrauben auf fast allen Untergründen
Maße: H=60mm B=90mm L=100-400mm
Material: Aluminium
Unterseite vollflächig EPDM beschichtet
Obere Anbindung: Nut 8
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Zum kraftvollen, sicheren und schnellen verschrauben verwenden wir die Bohrschraube 6.3x25 mit gehärteter Bohrspitze A2 für Blechkonstruktionen mit Bauzulassung von WÜRTH
Die Dichtscheibe besteht aus einem Edelstahl A2 Metallrücken mit auf vulkanisierter Dichtung aus hochwertigem EPDM
Reduzierung der Montagezeit durch die Bohrspitze um min. 50%:
Geeignet für Bauteilkombinationen tI / tII nach Zulassung ETA-10/0184
Zusätzlich nach ETA-13/0210 Sandwichbefestigung für ∅ 6,3 mm ab einer Länge ≥ 50 mm
Dichtband (Würth)
Besonders alterungs- und witterungsbeständiges Dichtband für anspruchsvolle dauerhafte Abdichtungen im Innen- und Außenbereich. Maximaler Schutz vor Wassereintritt. Hohe Rückstellkraft und Flexibilität des Materials.
Geschlossenzelliger Schaumstoff für bestmögliche Dichtigkeit
Material bietet maximalen Schutz vor Wassereintritt.
Kleinere Unebenheiten des Untergrunds werden sehr gut ausgeglichen und so ein Hinterlaufen von Wasser verhindert.
Sehr gute Witterungs-, Alterungs-, UV- und Temperaturbeständigkeit
Auch bei höher beanspruchten Fugen bestmögliche Sicherheit.
Ausgezeichnete Materialverträglichkeit, da lösemittelfrei
Sehr gute Abriebfestigkeit
Technische Daten:
Trägermaterial: Ethylen-Propylen-Dien-Kautschuk
Klebstoffbasis: Acrylat-Dispersion
Breite: 30mm
UV-Beständig: ja
Lösemittelfrei: ja
__________________________________________________________________
Hergestellt & konfektioniert in der Lausitz.Sonderanfertigungen jeglicher Art auf Anfrage möglich.
Sonderanfertigungen jeglicher Art auf Anfrage möglich.
