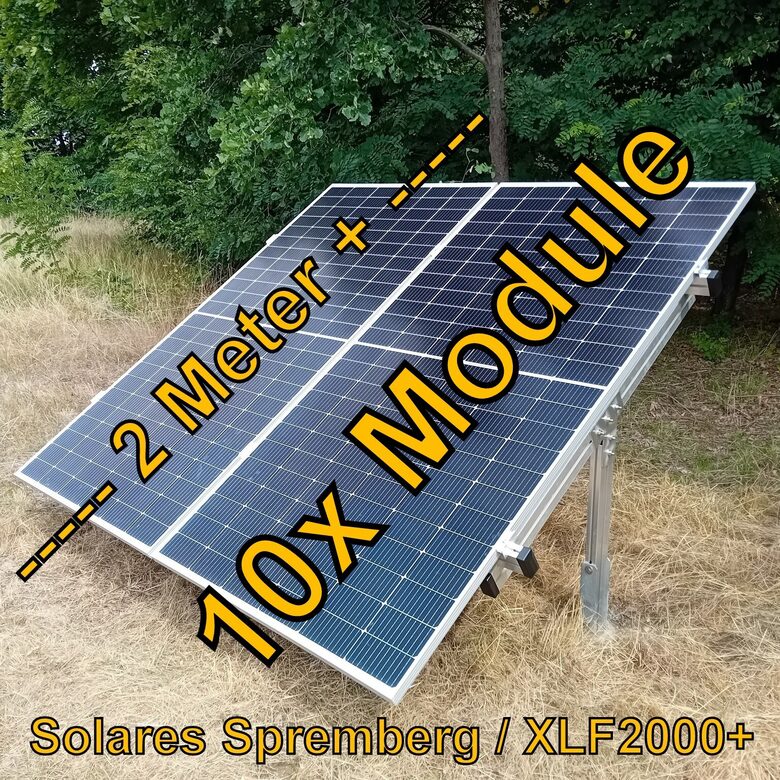

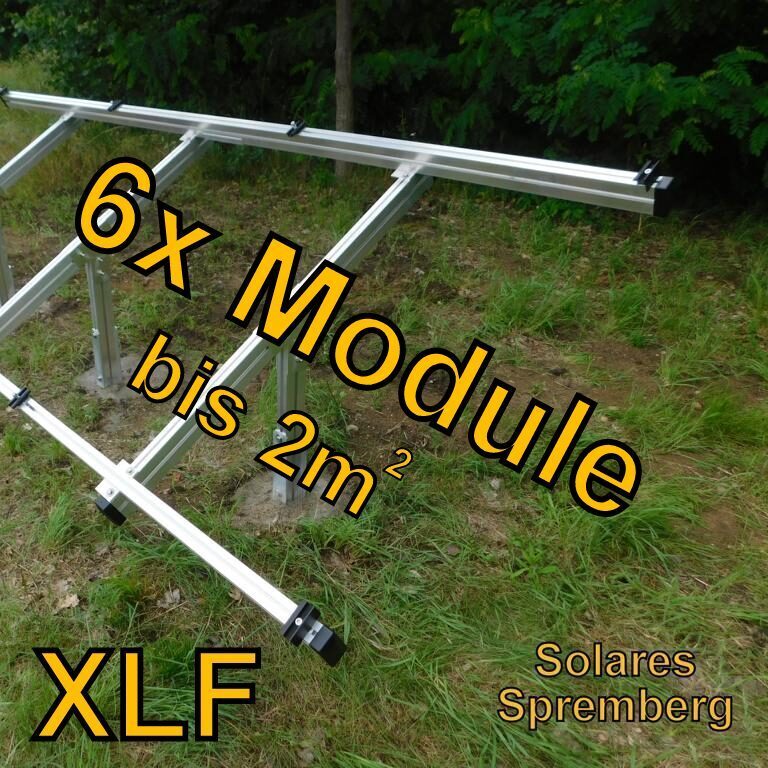

Komplettlösung Freilandanlage XLF/10//20-45 Grad für weichen Untergrund für 10x Module vertikal / hochkant verlegt
Freilandanlage XLF/10/ 20-45 Grad für weichen Untergrund für 10x PV-Module vertikal in Reihe verlegt
Anders wie bei herkömmlichen Systemen besteht dieses komplett aus 100% korrosionsbeständigen Materialen wie Edelstahl & Aluminium ein zusätzlicher Oberflächenschutz entfällt also dauerhaft. Die Hauptlasten trägt unser Montageprofil L4 aus Aluminium das als Kastenprofil deutlich stabiler ist als übliches U-Profil oder Lochblechstreifen der Konkurrenz.
Bei genaueren anschauen und zusammenbauen des Ständerwerkes wird Ihnen auffallen dass quasi alle Teile noch frei in sich verschiebbar sind und so noch auf Höhe; Breite und Tiefe eingewirkt werden kann.
Die Maßangaben entsprechen also den abgebildeten Exemplar und sind variabel
Auch die Quertraversen zur Aufnahme der Module sind frei verschiebbar und können so an den idealen Klemmpunkten ihrer Module angepasst werden
Maße überirdisch ohne Module:
Höhe: 105cm Breite: 1200cm Tiefe: 140cm
Variante: H-Anker
Zum vergießen der H-Anker empfehlen wir mindestens 40-60kg Estrich pro H-Anker je nach Untergrund
Lieferung ink. hochwertiger Verschraubung aus Edelstahl
Aufbauempfehlung:
Am besten das gesamte Gestell ohne Module aufbauen und in den Bodenlöchern stehend ausrichten, auf Rechtwinkligkeit achten, dann eingießen ! ! !
Frühestens am nächsten Tag wenn der Estrich ausgehärtet ist die Module verlegen.
Das Set besteht für 10x Module aus folgenden Teilen:
12x 200cm Quertraverse 80x40 L4
20x Kreuzverbandsplatte L4 (6teilig)
10x Profilverbinder XXL L4 (9teilig)
24x Endkappe 80x40 L4
10x Ständerwerk XLF/L4
10x H-Anker (wahlweiße)
4x Endklemme nach Wahl (3teilig)
18x Mittelklemme nach Wahl (3teilig)
Die einzelnen Komponenten im Detail:
(wahlweiße) L4 H-Anker ink. Verschraubung
( Passend für unser Montageprofil L4 )
Material: Baustahl (feuerverzinkt)
Maße H=600mm B=100mm T=60mm
Materialstärke: 4mm + Zink
Gabelweite: 81mm
Gabelhöhe: 300mm
Verschraubung pro H-Anker:
2x M10x120 Sechskantschraube A2-70
2x M10 Stopmutter A2-70
4x M10 U-Scheibe
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Profilverbinder XXL L4 (9teilig)
Maße: Länge 240mm Bohrungen 11mm
Materialstärke 2,55mm
Passt perfekt in unser 40x40 Montageprofil L1 und L4 und viele weitere Profile
SELBSTABHOLUNG MÖGLICH
Preis inklusive Versand innerhalb Deutschlands
