Komplettlösung Aufständerung XK1 Flachdach Trapezblechdach für 1x PV Modul quer / horizontal / zur Klemmung auf der langen Modulseite
Aufständerung XK1 für Flachdach, Garten, Balkon oder Terrasse für 1x PV-Modul horizontal / quer verlegt zur Klemmung auf der langen Modulseite
Perfekt geeignet zum direkten verschrauben oder ballastieren
Maße Basisdreieck: Schenkel1 =880mm / Schenkel2 =1000mm
Materialstärke 40x40x4mm
Maximales Modulmaß 2300x1200mm / Gewicht bis zu 33kg +x
Variante: 10 Grad (fest)
Variante: 20 Grad (fest)
Variante: 30 Grad (fest)
Variante: 40 Grad (fest)
Variante 18-30 Grad (flexibel)

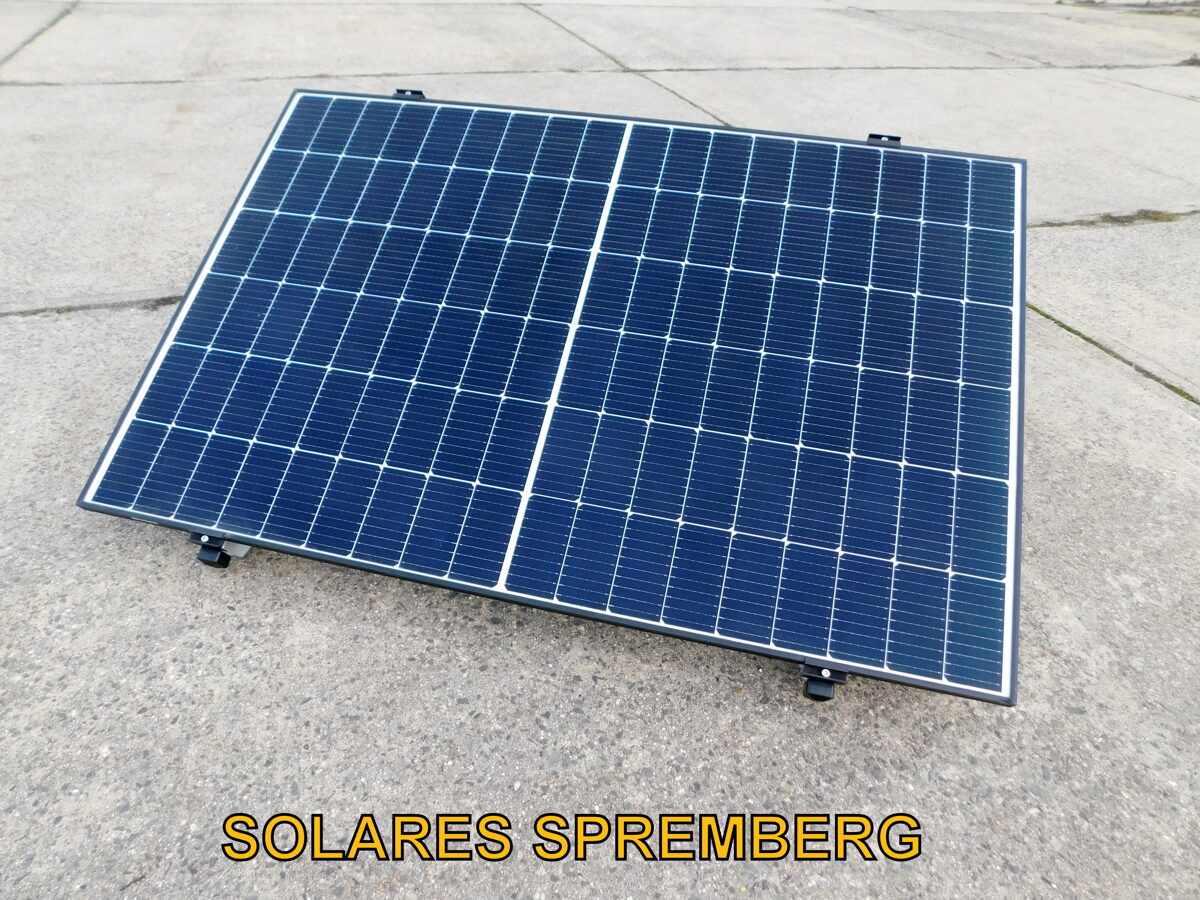

Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich oder dauerhaft flexibler Stütze mit 18-30 Grad wie oben abgebildet
Das Set besteht aus folgenden Teilen:
- 2x1200mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
- 4x Endkappen aus UV beständigen Kunststoff
- 2x flexible Aufständerung X 18, 20, 25, 30 40, Grad (flexibel o. fest)
- 4x Kurzschiene zum direkten verschrauben o. ballastieren mit EPDM Beschichtung
- 4x Endklemme (nach Wahl)
- 4x Edelstahlschraube M8
- 4x Nutenstein aus Aluminium
- 4x Set Vierkantschraube M10x25
- 4x Flanschmutter M10
Die einzelnen Komponenten im Detail:
Kurzschiene L5 zum direkten verschrauben auf fast allen Untergründen
Maße: H=13mm B=100mm L=200mm
Material: Aluminium
Beschichtung Unterseite: EPDM Dichtung von Würth (bitumfest)
Obere Anbindung: Nut 8
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L1 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
Maximales Modulmaß 1200x2300mm / Gewicht bis zu 33kg
Modulsondermaße auf Anfrage möglich ! ! !
Developed in Spremberg,
produced in Bad Muskau
made in germany
Hersteller: Metallbau Fiebig / Bad Muskau
