Komplettlösung Aufständerung für 1x Modul vertikal / hochkant / schwere Ausführung / XL1 für Flachdach Bitumdach Trapezblechdach 10-40 Grad fest o. flexibel

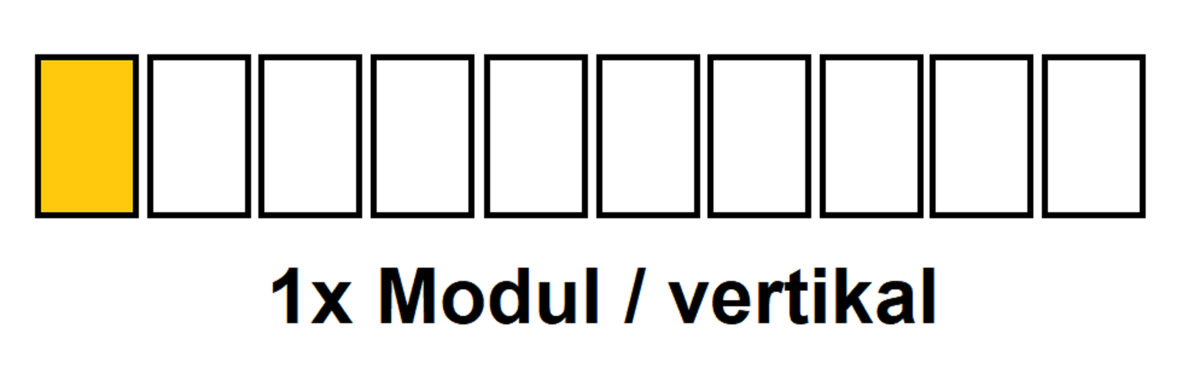

Aufständerung XL1 / schwere Ausführung für extreme Wind.- & Schneelasten auf Flachdach, Bitumdach oder Trapezblechdach für 1x PV-Modul in Reihe hochkant / vertikal verlegt / wahlweise zum direkten verschrauben oder ballastieren / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich
(Aufbaubeispiel für 1. & 2x Module in Reihe mit Montageschiene L5))
Extrem stabil, für höchste Wind.- & Schneelasten konzipiert
Auch als Ausführung für Seeluft mit Verschraubung in A4-80 erhältlich
Perfekt geeignet zum direkten verschrauben oder ballastieren
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad
Variante 15-35 Grad (flexibel) mit Montageschiene L5/200
Variante 10-40 Grad (fest) mit Montageschiene L5/200
Das Set besteht aus folgenden Teilen:
Varianten zur Bodenbefestigung:
3x Ballstsschiene B1/30 pro Basisdreieck
40x80x300mm / ink. Verschraubung und Bautenschutzmatten
3x Montageschiene L5 pro Basisdreieck
16x100x200mm / ink. Verschraubung / EPDM beschichtet
3x Stockschraube M10x250 (8teilig) pro Basisdreieck
ink. Adapterblech & Verschraubung + EPDM Dichtung
Die einzelnen Komponenten im Detail:
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L1 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
Profilverbinder L1 (5teilig)
Material: Aluminium
Länge: 120mm
Verschraubung: 2x Vierkantschraube M10x25 SW17 / 2x Flanschmutter M10
-----------------------------------------------------------------------------------------------
Entwickelt in Spremberg,
Produziert in Bad Muskau
100% made in germany
Lieferung & Montage durch uns autorisierte Fachfirmen auf Anfrage möglich
Weitere Infos auf Anfrage
