Komplettlösung Aufständerung für 1x Modul vertikal / hochkant / leichte Ausführung / L1 für Flachdach Bitumdach Trapezblechdach 10-35 Grad fest o. flexibel

€159.00

Variante Basisdreieck

Farbe & Größe der Modulklemmen

Bodenbefestigung

In den Warenkorb

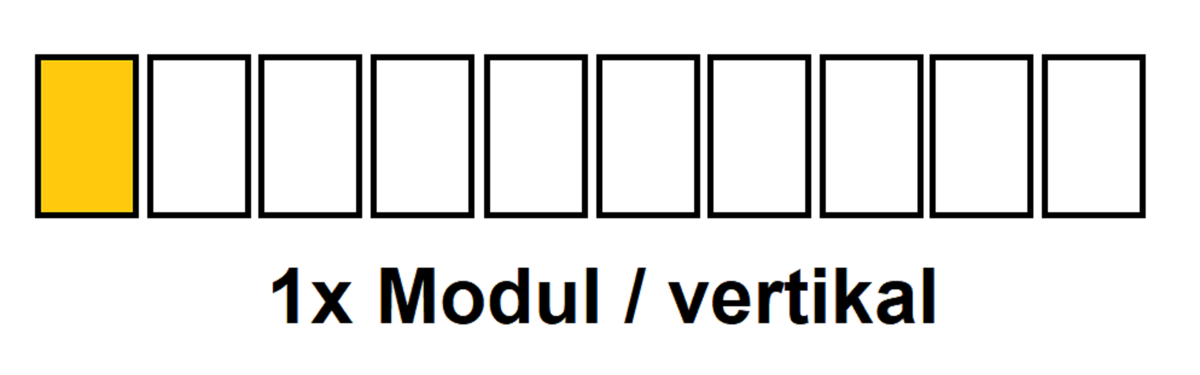

Aufständerung L1 / leichte Ausführung für normale Wind.- & Schneelasten auf Flachdach, Bitumdach oder Trapezblechdach für 1x PV-Modul in Reihe hochkant / vertikal verlegt / wahlweise zum direkten verschrauben oder ballastieren

(Aufbaubeispiel für 2x Module in Reihe mit Montageschiene L5))

(Aufbaubeispiel für 5x Module in Reihe mit Ballastschiene B1/30)

stabil, für normale Wind.- & Schneelasten konzipiert
Perfekt geeignet zum direkten verschrauben oder ballastieren
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
Wahlweiße in den Öffnungswinkeln 10, 20 oder 30 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad
Die Basisdreiecke werden vormontiert geliefert

Maximales Modulmaß 1800x1150mm / Gewicht bis zu 24kg

Das Set besteht für zwei Module aus folgenden Teilen:

2x 1200mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
2x Basisdreieck L 10-35 Grad ink. Verschraubung
4x Bodenbefestigung zum ballastieren oder verschrauben (wahlweise)
4x Endklemme (nach Wahl)
4x Endkappen aus UV beständigen Kunststoff
4x Vierkantschraube M10x25
4x Flanschmutter mit Sperrverzahnung M10

Varianten Basisdreieck:

Variante 15-35 Grad (flexibel)

Variante 10-30 Grad (fest)

Varianten zur Bodenbefestigung:

2x Ballstsschiene B1/30 pro Basisdreieck

40x80x300mm / ink. Verschraubung und Bautenschutzmatten

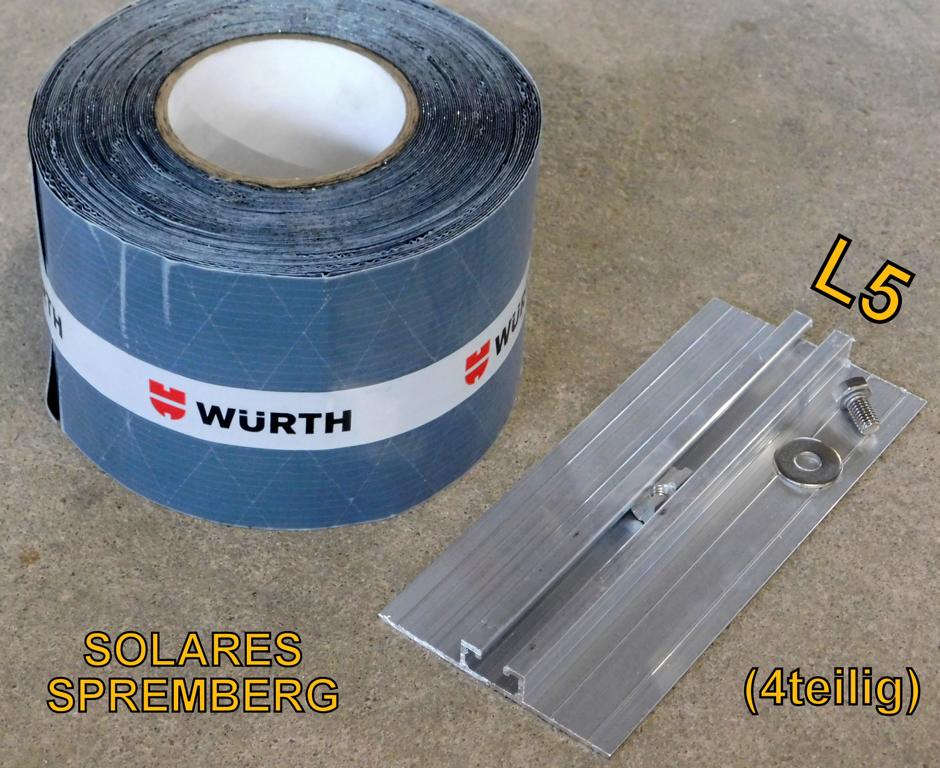

2x Montageschiene L5 pro Basisdreieck

16x100x200mm / ink. Verschraubung / EPDM beschichtet

2x Stockschraube M10x250 (8teilig) pro Basisdreieck

ink. Adapterblech & Verschraubung + EPDM Dichtung

Die einzelnen Komponenten im Detail:

Modulklemmen

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
