Komplettlösung Aufständerung für 10x Modul vertikal / hochkant / leichte Ausführung / L10 für Flachdach Bitumdach Trapezblechdach 10-35 Grad fest o. flexibel

€879.00

Variante Basisdreieck

Farbe & Größe der Modulklemmen

Bodenbefestigung

In den Warenkorb

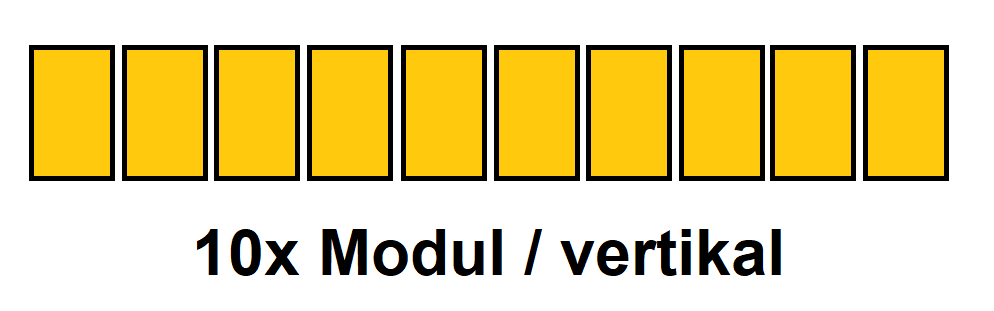

Aufständerung L10 / leichte Ausführung für normale Wind.- & Schneelasten auf Flachdach, Bitumdach oder Trapezblechdach für 10x PV-Modul in Reihe hochkant / vertikal verlegt / wahlweise zum direkten verschrauben oder ballastieren

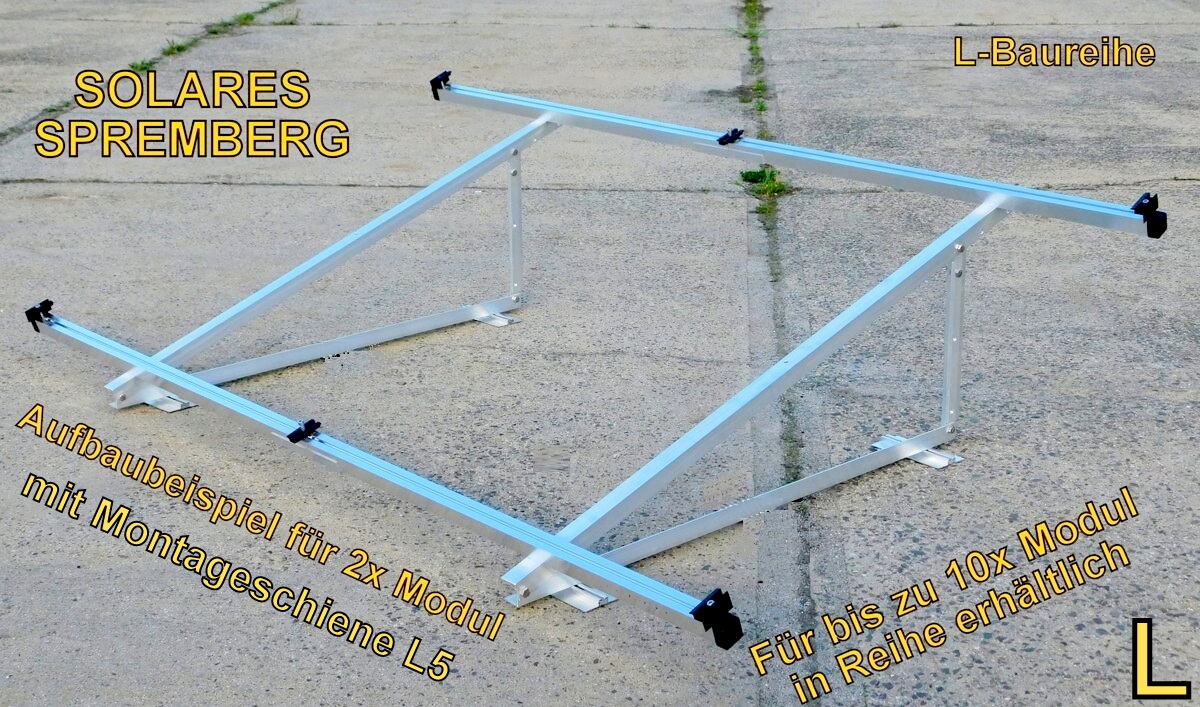

(Aufbaubeispiel für 2x Module in Reihe mit Montageschiene L5))

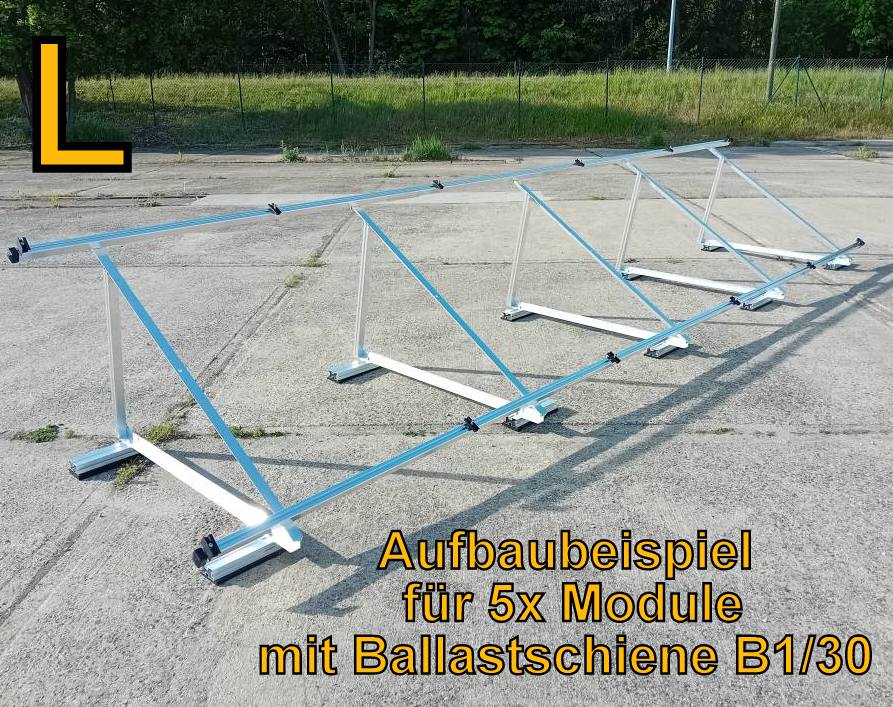

(Aufbaubeispiel für 5x Module in Reihe mit Ballastschiene B1/30)

stabil, für normale Wind.- & Schneelasten konzipiert
Perfekt geeignet zum direkten verschrauben oder ballastieren
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
Wahlweiße in den Öffnungswinkeln 10, 20 oder 30 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad
Die Basisdreiecke werden vormontiert geliefert

Maximales Modulmaß 1800x1150mm / Gewicht bis zu 24kg

Das Set besteht für zehn Module aus folgenden Teilen:

12x 2000mm Aluminiumprofil L1 40x40 mit Doppelnut M8 u. M10
10x Basisdreieck L 10-35 Grad ink. Verschraubung
20x Bodenbefestigung zum ballastieren oder verschrauben (wahlweise)
4x Endklemme (nach Wahl)
18x Mittelklemme (nach Wahl)
10x Profilverbinder XXL (9teilig)
4x Endkappen aus UV beständigen Kunststoff
20x Vierkantschraube M10x25
20x Flanschmutter mit Sperrverzahnung M10

Varianten Basisdreieck:

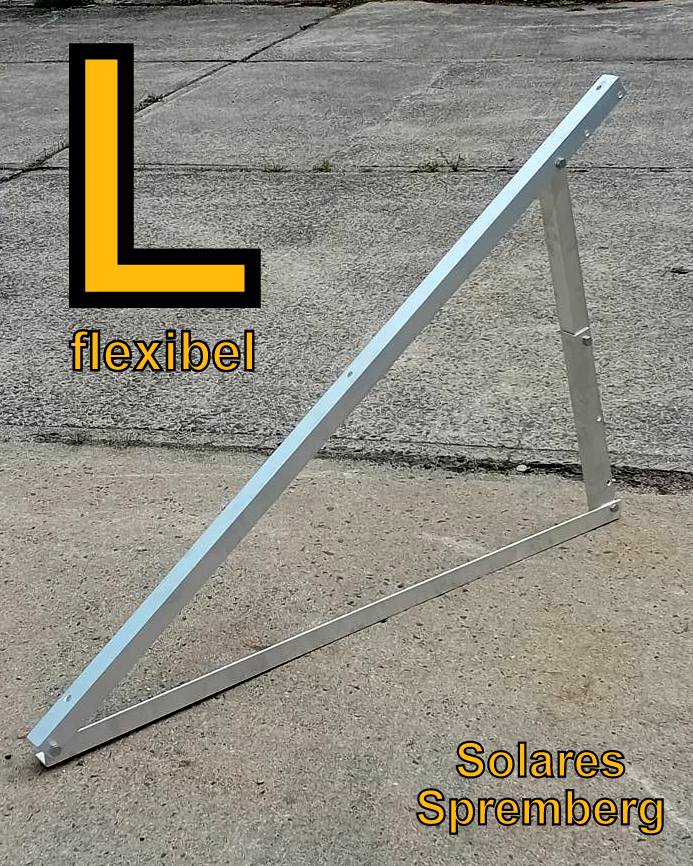

Variante 15-35 Grad (flexibel)

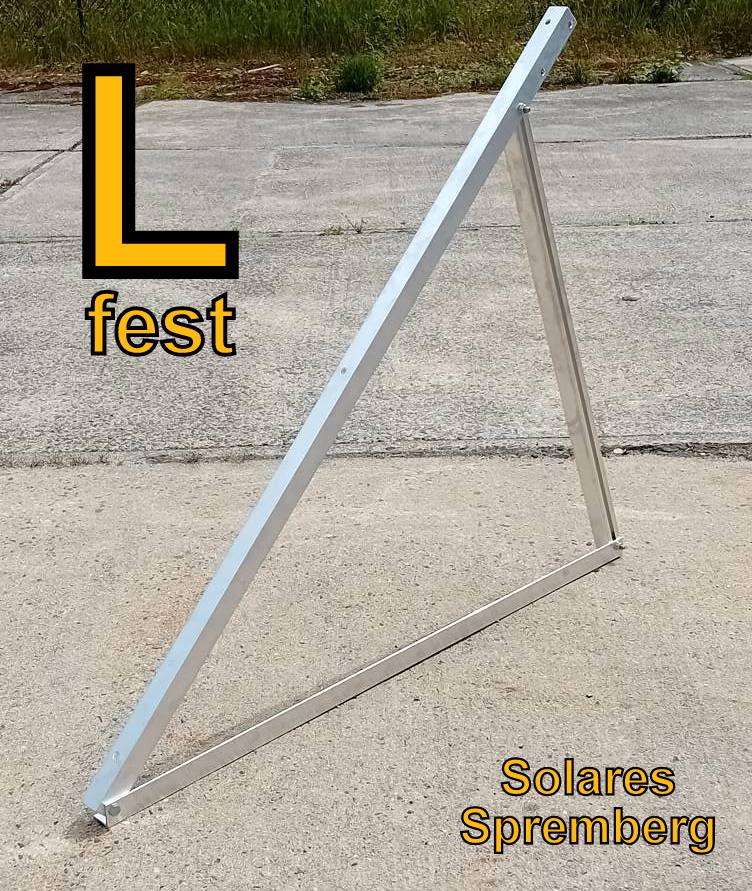

Variante 10-30 Grad (fest)

Varianten zur Bodenbefestigung:

2x Ballstsschiene B1/30 pro Basisdreieck

40x80x300mm / ink. Verschraubung und Bautenschutzmatten

2x Montageschiene L5 pro Basisdreieck

16x100x200mm / ink. Verschraubung / EPDM beschichtet

2x Stockschraube M10x250 (8teilig) pro Basisdreieck

ink. Adapterblech & Verschraubung + EPDM Dichtung

Die einzelnen Komponenten im Detail:

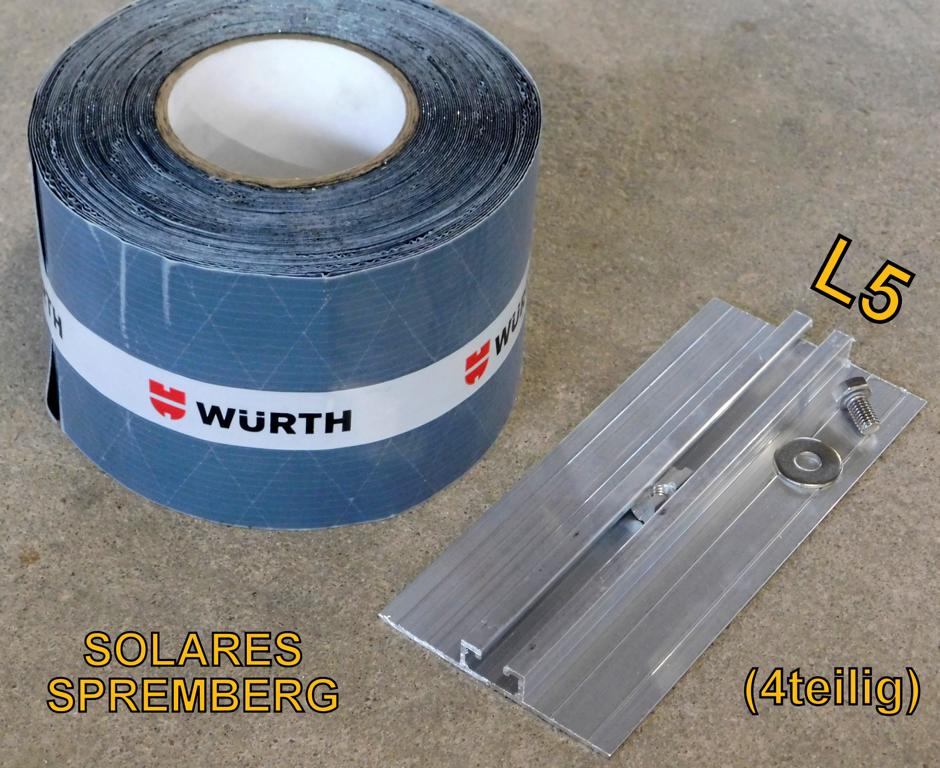

Kurzschiene L5 zum direkten verschrauben auf fast allen Untergründen

Maße: H=13mm B=100mm L=200mm

Material: Aluminium

Beschichtung Unterseite: EPDM Dichtung von Würth (bitumfest)

Obere Anbindung: Nut 8

Modulklemmen

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
